3.6.2 ブートディスク環境の構築の手順

この項で示すコマンドおよび設定の例では,それぞれのスライスが次のように割り当てられているとします。

Solarisの機能を使用した手順の詳細については,Solarisのマニュアルを参照してください。

この項の構成
(1) 既存のHDLMの環境を使用して移行する
(2) 既存のローカルブートディスク環境にHDLMをインストールして移行する
(3) 既存のブートディスク環境にHDLMをインストールして移行する
(4) 移行前の環境を新規に構築して移行する
(5) 移行後の環境を構築する

(1) 既存のHDLMの環境を使用して移行する

ここで説明する手順は,移行前の環境で実行します。手順の流れを次の図に示します。

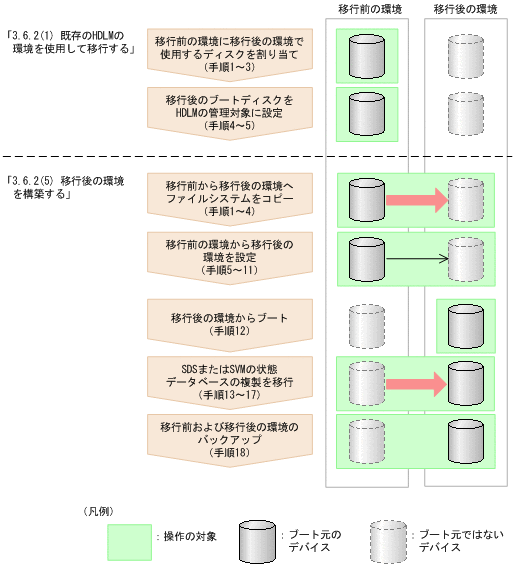

図3-10 既存のHDLMの環境を移行前の環境に使用する場合のブートディスク環境の構築の流れ

[図]

  1. 移行後の環境のブートディスクに使用するLUを割り当てます。
  2. 移行後の環境のブートディスクに使用するLUをSolarisに認識させます。
  3. 移行後の環境のブートディスクに使用するLUのスライスを設定します。
  4. 次に示すHDLMドライバ構成定義ファイル作成ユティリティ(dlmsetconf)を実行して,HDLMドライバ構成定義ファイル(/kernel/drv/dlmfdrv.conf)とHDLMドライバ非構成定義ファイル(/opt/DynamicLinkManager/config/dlmfdrv.unconf)を更新します。

    # /opt/DynamicLinkManager/bin/dlmsetconf

    この手順および次の手順を実行すると,移行後の環境のブートディスクに使用するLUがHDLMの管理対象に設定されます。
  5. 設定内容を有効にしHDLMデバイスを認識させるために,再構成オプションを指定してホストを再起動します。
    次に示すコマンドのうち,どれかを実行してください。
    • # reboot -- -r
    • okプロンプトで,boot -r
    以降は,「(5) 移行後の環境を構築する」に示す手順を実行してください。

(2) 既存のローカルブートディスク環境にHDLMをインストールして移行する

ここで説明する手順は,移行前の環境で実行します。手順の流れを次の図に示します。

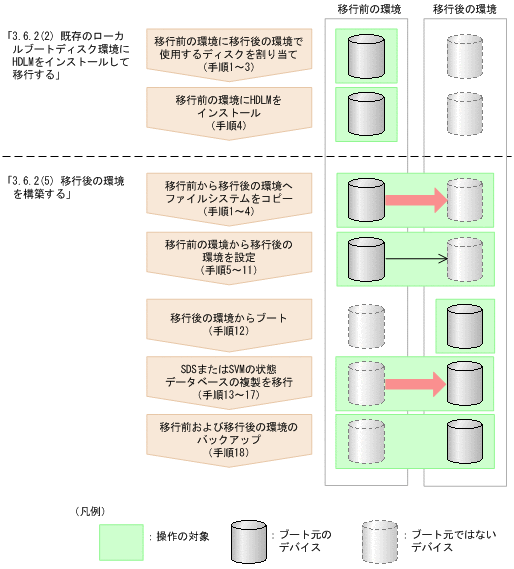

図3-11 既存のローカルブートディスク環境にHDLMをインストールして移行する場合のブートディスク環境の構築の流れ

[図]

  1. 移行後の環境のブートディスクに使用するLUを割り当てます。
    ブートディスクに使用するLUは,次に示すどちらかの構成にしてください。
    • 1つのLUの各スライスにSolaris基本ファイルシステム,スワップデバイス,ダンプデバイス,Sun Clusterの広域デバイスファイルシステム,およびSDSまたはSVMの状態データベースの複製を割り当てる。
    • 複数のLUのスライスにSolaris基本ファイルシステム,スワップデバイス,ダンプデバイス,Sun Clusterの広域デバイスファイルシステム,およびSDSまたはSVMの状態データベースの複製を割り当てる。
      この場合は,それらのLUの物理パス構成を同一にしてください。
  2. 移行後の環境のブートディスクに使用するLUをSolarisに認識させます。
  3. 移行後の環境のブートディスクに使用するLUのスライスを設定します。
  4. 3.5 HDLMのインストール」で説明する手順に従って,移行前の環境にHDLMをインストールする前の準備およびHDLMのインストールをします。
    必要に応じた手順を実行してください。

    注意事項
    3.5.4 HDLMの新規インストール(Sun Clusterを使用していない場合)」の手順12または「3.5.5 HDLMの新規インストール(Sun Clusterを使用している場合)」の手順18でHDLM管理対象外デバイスを設定します。そのときは,移行後の環境のブートディスクをHDLMの管理対象外に設定しないでください。

以降は,「(5) 移行後の環境を構築する」に示す手順を実行してください。

(3) 既存のブートディスク環境にHDLMをインストールして移行する

ここで説明する手順は,移行前の環境で実行します。手順の流れを次の図に示します。

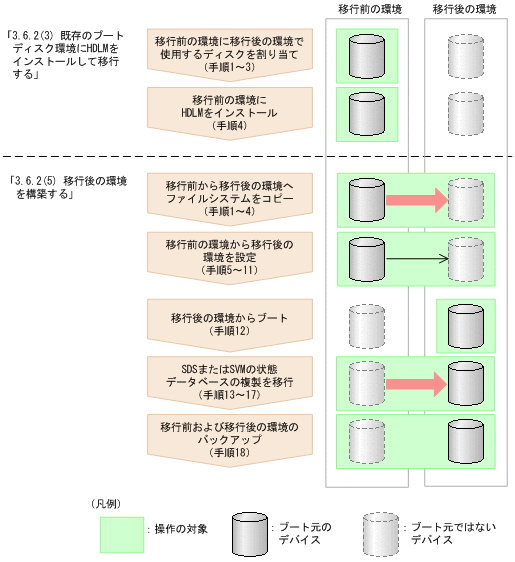

図3-12 既存のHDLMをインストールしていないブートディスク環境を移行前の環境に使用する場合のブートディスク環境の構築の流れ

[図]

  1. 移行後の環境のブートディスクに使用するLUを割り当てます。
    ブートディスクに使用するLUは,次に示すどちらかの構成にしてください。
    • 1つのLUの各スライスにSolaris基本ファイルシステム,スワップデバイス,ダンプデバイス,Sun Clusterの広域デバイスファイルシステム,およびSDSまたはSVMの状態データベースの複製を割り当てる。
    • 複数のLUのスライスにSolaris基本ファイルシステム,スワップデバイス,ダンプデバイス,Sun Clusterの広域デバイスファイルシステム,およびSDSまたはSVMの状態データベースの複製を割り当てる。
      この場合は,それらのLUの物理パス構成を同一にしてください。
  2. 移行後の環境のブートディスクに使用するLUをSolarisに認識させます。
  3. 移行後の環境のブートディスクに使用するLUのスライスを設定します。
  4. 3.5 HDLMのインストール」で説明する手順に従って,移行前の環境にHDLMをインストールする前の準備およびHDLMのインストールをします。
    必要に応じた手順を実行してください。

    注意事項
    3.5.4 HDLMの新規インストール(Sun Clusterを使用していない場合)」の手順12または「3.5.5 HDLMの新規インストール(Sun Clusterを使用している場合)」の手順18でHDLM管理対象外デバイスを設定します。そのときは,次のことにご注意ください。
    • 移行前の環境のブートディスクがHDLMの管理対象に設定されている場合は,HDLMの管理対象外に設定してください。
    • 移行後の環境のブートディスクは,HDLMの管理対象外に設定しないでください。
    以降は,「(5) 移行後の環境を構築する」に示す手順を実行してください。

(4) 移行前の環境を新規に構築して移行する

ここで説明する手順は,移行前の環境で実行します。手順の流れを次の図に示します。

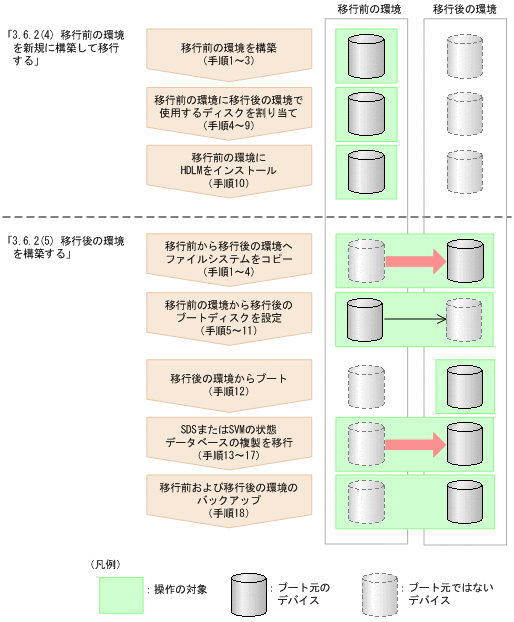

図3-13 移行前の環境を新規に構築する場合のブートディスク環境の構築の流れ

[図]

  1. 移行前の環境にSolarisをインストールします。
  2. Sun Clusterを使用する場合は,インストールします。
    詳細については,Sun Clusterのマニュアルを参照してください。
  3. VxVMを使用する場合は,インストールします。
    詳細については,VxVMのマニュアルを参照してください。
  4. 移行後の環境のブートディスクに使用するLUを割り当てます。
    ブートディスクに使用するLUは,次に示すどちらかの構成にしてください。
    • 1つのLUの各スライスにSolaris基本ファイルシステム,スワップデバイス,ダンプデバイス,Sun Clusterの広域デバイスファイルシステム,およびSDSまたはSVMの状態データベースの複製を割り当てる。
    • 複数のLUのスライスにSolaris基本ファイルシステム,スワップデバイス,ダンプデバイス,Sun Clusterの広域デバイスファイルシステム,およびSDSまたはSVMの状態データベースの複製を割り当てる。
      この場合は,それらのLUの物理パス構成を同一にしてください。
  5. 移行後の環境のブートディスクに使用するLUをSolarisに認識させます。
  6. 移行後の環境のブートディスクに使用するLUのスライスを設定します。
  7. アプリケーションが移行後の環境でブートディスク以外のストレージシステムのLUが必要な場合は,使用するLUを割り当てます。
  8. アプリケーションが使用するディスクをSolarisに認識させていない場合は,認識させます。
  9. アプリケーションが使用するディスクのスライスを設定していない場合は,設定します。
  10. 3.5 HDLMのインストール」で説明する手順に従って,移行前の環境にHDLMをインストールする前の準備およびHDLMのインストールをします。
    必要に応じた手順を実行してください。

以降は,「(5) 移行後の環境を構築する」に示す手順を実行してください。

(5) 移行後の環境を構築する

dlmsetbootユティリティを使用した場合,手順1から手順11までを自動で実行するため,手順12に進んでください。dlmsetbootユティリティについては,「7.6 dlmsetboot HDLMブートディスク環境構築支援ユティリティ」を参照してください。

  1. 移行後のスライス0(/root)ファイルシステム)を指定して,移行後の環境のブートブロックを設定します。
    コマンドの実行例を次に示します。

    # installboot /usr/platform/`uname -i`/lib/fs/ufs/bootblk /dev/rdsk/c8t50060E80004361D1d1s0

  2. 移行後の環境のSolaris基本ファイルシステムを初期化します。Sun Clusterを使用する場合は,Sun Clusterの広域デバイスファイルシステムも初期化します。
    コマンドの実行例を次に示します。

    # newfs /dev/rdsk/c8t50060E80004361D1d1s0
    # newfs /dev/rdsk/c8t50060E80004361D1d1s6
    # newfs /dev/rdsk/c8t50060E80004361D1d1s3

  3. 移行後の環境のSolaris基本ファイルシステムをマウントします。Sun Clusterを使用する場合は,Sun Clusterの広域デバイスファイルシステムもマウントします。
    コマンドの実行例を次に示します。

    # mount /dev/dsk/c8t50060E80004361D1d1s0 /mnt0
    # mount /dev/dsk/c8t50060E80004361D1d1s6 /mnt1
    # mount /dev/dsk/c8t50060E80004361D1d1s3 /mnt2

  4. 移行前の環境のSolaris基本ファイルシステムを移行後の環境にコピーします。Sun Clusterを使用する場合は,Sun Clusterの広域デバイスファイルシステムも移行後の環境にコピーします。
    コマンドの実行例を次に示します。

    # ufsdump 0f - / | (cd /mnt0; ufsrestore rf -)
    # ufsdump 0f - /usr | (cd /mnt1; ufsrestore rf -)
    # ufsdump 0f - /global/.devices/node@1 | (cd /mnt2; ufsrestore rf -)

  5. 移行後の環境の/etc/systemrootdevパラメタが設定されていた場合(移行前の環境でSDS,SVM,VxVM,またはSun StorageTek Traffic Manager Software(Solaris 10では,Solarisマルチパス機能(MPxIO))を使用していた場合)は,rootdevパラメタを削除します。
  6. ls -lコマンドを実行して,移行後のブートディスクの/root)ファイルシステムを格納した,スライスの情報を表示します。
    コマンドの実行例を次に示します。下線部分のHDLMの物理デバイスファイル名は,手順7で使用します。

    # ls -l /dev/dsk/c8t50060E80004361D1d1s0
    lrwxrwxrwx   1 root     root          60 Nov  6 17:09 /dev/dsk/c8t50060E80004361D1d1s0
    -> ../../devices/pseudo/dlmndrv@1/dlmfdrv@w50060e80004361d1,1:a

  7. 移行後のブートディスクの/root)ファイルシステムを格納したスライスに対応するrootdevパラメタを,移行後のブートディスクの/etc/systemファイルに設定します。
    rootdevパラメタには,HDLMデバイスの物理デバイスファイル名を指定します。次に示す例では,下線部分に手順6の実行例で表示したHDLMデバイスの物理デバイスファイル名を指定しています。

    rootdev:/pseudo/dlmndrv@1/dlmfdrv@w50060e80004361d1,1:a

  8. 移行後のブートディスクの/etc/vfstabファイルを編集して,Solaris基本ファイルシステムを,移行後のブートディスクのHDLM論理デバイスファイル名に変更します。Sun Clusterを使用する場合は,Sun Clusterの広域デバイスファイルシステムのマウントデバイスも同様に変更します。
    例を次に示します。

    変更前
    /dev/dsk/c0t0d0s0 /dev/rdsk/c0t0d0s0 / ufs 1 no -
    /dev/dsk/c0t0d0s6 /dev/rdsk/c0t0d0s6 /usr ufs 1 no -
    /dev/did/dsk/d24s3 /dev/did/rdsk/d24s3 /global/.devices/node@1 ufs 2 no global

    変更後
    /dev/dsk/c8t50060E80004361D1d1s0 /dev/rdsk/c8t50060E80004361D1d1s0 / ufs 1 no -
    /dev/dsk/c8t50060E80004361D1d1s6 /dev/rdsk/c8t50060E80004361D1d1s6 /usr ufs 1 no -
    /dev/did/dsk/d30s3 /dev/did/rdsk/d30s3 /global/.devices/node@1 ufs 2 no global

    注※
    Sun Clusterの広域デバイスファイルシステムのマウントデバイスに指定するデバイスIDは,scdidadm -lコマンドを実行して確認してください。次に示す例の場合は,「d24」が移行前の環境のブートディスクで,「d30」が移行後の環境のブートディスクです。
    # scdidadm -l
    ...
    24 node1:/dev/rdsk/c0t0d0 /dev/did/rdsk/d24
    ...
    30 node1:/dev/rdsk/c8t50060E80004361D1d1 /dev/did/rdsk/d30
  9. 移行後のブートディスクの/etc/vfstabファイルを編集して,スワップデバイスの定義を移行前の環境のブートディスクから移行後の環境のブートディスクに変更します。
    例を次に示します。

    変更前
    /dev/dsk/c0t0d0s1 - - swap - no -

    変更後
    /dev/dsk/c8t50060E80004361D1d1s1 - - swap - no -
  10. 移行後のブートディスクの/etc/dumpadm.confファイルを編集して,DUMPADM_DEVICEパラメタのダンプデバイスの定義を,移行前の環境のブートディスクから移行後の環境のブートディスクに変更します。
    例を次に示します。

    変更前
    DUMPADM_DEVICE=/dev/dsk/c0t0d0s1

    変更後
    DUMPADM_DEVICE=/dev/dsk/c8t50060E80004361D1d1s1
  11. 移行後の環境からブートするために,OBPで指定するブートデバイス名を求めます。
    OBPでブートデバイスに指定できるパスは,Solarisのバージョンによって次のように異なります。
    • Solaris 8またはSolaris 9の場合
      ブートディスクの任意のオーナパスをブートデバイスに指定できます。
    • Solaris 10の場合
      ブートディスクのパスのうち,HDLMがHDLMデバイスの論理デバイスファイル名を決定するために使用するパスだけブートデバイスに指定できます。そのパスは,「4.5.1 HDLM運用環境を構成変更する場合の注意事項」の「(2) パスの構成を変更した場合について」に示す手順を実行すると求められます。
      この手順によって求めたパスの文字列を次のように編集すると,OBPで指定するブートデバイス名になります。
      • ssdまたはsdドライバのドライバ名(「ssd」または「sd」)を「disk」に置き換えます。
      • 末尾に/root)ファイルシステムのスライス識別子(「:a」~「:h」のどれか)を付加します。
    ここでは,Solaris 8またはSolaris 9の場合で,かつOracle社のHBAを使用しているときの例を示します。Oracle社以外のHBAを使用している場合のブートデバイス名の求め方,およびOBPでのHBAの設定方法については,使用しているHBAのマニュアルを参照してください。

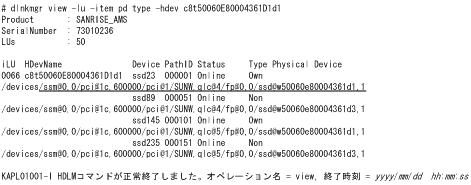

    dlnkmgrコマンドのviewオペレーションに-lu-itempdtype,および-hdevパラメタを指定して実行してください。実行例を次に示します。
    [図]
    実行結果のうち,どれかのオーナパスのPhysical Deviceの文字列を次のように編集すると,OBPで指定するブートデバイス名になります。
    • /device」を削除します。
    • ssdドライバのドライバ名(「ssd」)を「disk」に置き換えます。
    • 末尾に/root)ファイルシステムのスライス識別子(「:a」~「:h」のどれか)を付加します。
    この手順で示した実行例の下線部分の文字列を編集した場合,OBPで指定するブートデバイス名は次に示す文字列になります。

    /ssm@0,0/pci@1c,600000/pci@1/SUNW,qlc@4/fp@0,0/disk@w50060e80004361d1,1:a


    注意事項
    Solaris 8またはSolaris 9の場合はブートデバイスに指定するパスに障害が発生したときに備えて,すべてのパスを対象にしてOBPで指定するブートデバイス名を求めて,控えておいてください。
  12. 移行後の環境からブートします。
    • 手順13~手順17は,SDSまたはSVMを使用して,かつSDSまたはSVMの状態データベースの複製も移行後の環境へ移行する場合だけ実行します。また,その場合は,移行後の環境に移行前の環境を認識させたままにしてください。
    • SDSまたはSVMを使用して,SDSまたはSVMの状態データベースの複製を移行後の環境へ移行しない場合は,手順18に進んでください。
    • SDSまたはSVMを使用しない場合は,手順18に進んでください。
  13. 既存の状態データベースの設定を確認します。
    例を次に示します。
    [図]
  14. 移行後のブートディスクを,SDSまたはSVMの状態データベースに追加します。
    例を次に示します。

    # metadb -a /dev/dsk/c8t50060E80004361D1d1s7
    # metadb -a /dev/dsk/c8t50060E80004361D1d2s7
    # metadb -a /dev/dsk/c8t50060E80004361D1d3s7

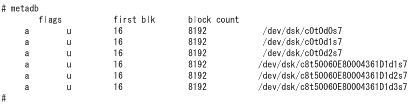

  15. 移行後のブートディスクが,SDSまたはSVMの状態データベースに追加されたことを確認します。
    例を次に示します。
    [図]
  16. 移行前のブートディスクにある,SDSまたはSVMの状態データベースの複製を削除します。
    コマンドの実行例を次に示します。

    # metadb -d /dev/dsk/c0t0d0s7 /dev/dsk/c0t0d1s7 /dev/dsk/c0t0d2s7

  17. 移行前のブートディスクにある,SDSまたはSVMの状態データベースの複製が削除されたことを確認します。
    コマンドの実行例を次に示します。
    [図]
  18. 移行前の環境,および移行後の環境の内容をバックアップします。
    バックアップは,次に示す事態が発生した場合に備えて行います。
    • 移行後の環境に異常が発生した場合
      移行前の環境からブートして,移行後の環境の修復作業に使用します。また,移行後の環境のバックアップをリストアして修復することもできます。
    • ブートディスク環境からローカルブートディスク環境に移行して,ブートディスク環境を構築する前の状態に戻す場合
