SLU - TypeP2固有のシステム定義の種類

OpenTP1のネットワークコミュニケーション定義のうち，SLU - TypeP2に固有の定義の一覧を次の表に示します。

表6‒2　SLU - TypeP2固有の定義の一覧
定義名		コマンド	オプション・オペランド		定義内容	指定値((値範囲))《省略時解釈値》
MCFマネジャ定義		mcfmuap^※	-t	sndrcvtim	同期型送受信監視時間	符号なし整数((0〜65535))《0》（単位：秒）
MCF通信構成定義	共通定義	プロトコル共通のコマンドだけで指定できます。共通のコマンドについては，マニュアル「OpenTP1 システム定義」を参照してください。
	プロトコル固有定義	mcftalccn（コネクション定義の開始）指定数：1〜512	-c	−	コネクションID	1〜8文字の識別子
			-p	−	プロトコルの種別	slup2
			-g	sndbuf	メッセージ送信用バッファグループ番号	符号なし整数((1〜512))
			-g	rcvbuf	メッセージ受信用バッファグループ番号	符号なし整数((1〜512))
			-e	msgbuf	メッセージ編集用バッファグループ番号	符号なし整数((1〜512))
			-e	count	メッセージ編集用バッファ数	符号なし整数((1〜131070))
			-m	mode	使用する通信管理	xnfas
			-i	−	コネクションの確立方法	auto｜《manual》
			-b	bretry	コネクション確立障害時の確立再試行をするかどうかを指定	《yes》｜no
				bretrycnt	コネクション確立障害時の確立再試行回数	符号なし整数((0〜65535))《0》（単位：回）
				bretryint	コネクション確立障害時の確立再試行間隔	符号なし整数((0〜2550))《60》（単位：秒）
			-k	−	起動種別	host｜ws｜auto
			-n	ownnode	自局ノード名称	符号なし整数((0〜253))
			-q	hostnode	ホストノード名称	1〜8けたの16進数字
			-r	sndrusiz	送信最大RU長	符号なし整数((0〜32767))
			-r	rcvrusiz	受信最大RU長	符号なし整数((8〜32767))
			-o	−	LOGONモード名称	1〜8文字の識別子｜space
			-j	pluname	PLU名称	1〜8文字の識別子
			-d	−	問い合わせメッセージの応答識別	《rqd》｜rqe
			-w	cmderrstp	状態変更不可時の運用コマンドを正常リターンするかどうかを指定	yes｜《no》
			-w	firststsn	OpenTP1の開始後，初めてのSTSNコマンドに対する応答の種類	positive｜《negative》
			-f	−	FMHを使用するかどうかを指定	《yes》`\|`no
			-t	termself	TERM-SELFの終了方式	《orderly》`\|`forced
				setplu	TERM-SELFにPLU名称を設定するかどうかを指定	yes`\|`《no》
				dactlu	TERM-SELFのDACTLU送信フィールドに設定する送信種別	on`\|`《off》
		mcftalcle（論理端末定義）指定数：1〜512	-l	−	論理端末名称	1〜8文字の識別子
			-t	−	論理端末の端末タイプ	send｜receive｜request
			-m	mmsgcnt	メモリ出力メッセージ最大格納数	符号なし整数((0〜65535))《0》
			-m	dmsgcnt	ディスク出力メッセージ最大格納数	符号なし整数((0〜65535))《0》
			-k	quekind	出力メッセージの割り当て先	《memory》｜disk
			-k	quegrpid	キューグループID	1〜8文字の識別子
			-o	aj	メッセージ送信完了ジャーナルを取得するかどうかを指定	《yes》｜no
			-v	−	アプリケーション名	1〜8文字の識別子
		mcftalced（コネクション定義の終了）指定数：mcftalccnと同数	−	−	コネクション定義の終了	−

（凡例）: −：該当しません。
注※: SLU - TypeP2に固有の定義だけ記載してあります。このほかにも，プロトコルで共通の定義コマンド，オプション，オペランドがあります。それらについては，マニュアル「OpenTP1 システム定義」を参照してください。

〈このページの構成〉

定義の指定順序

定義の指定順序

SLU - TypeP2のプロトコル固有定義コマンドの指定順序を次の図に示します。MCF通信構成定義コマンドを指定するときは，必ずこの順序に従ってください。

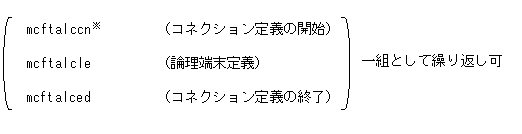

図6‒1　SLU - TypeP2のプロトコル固有定義コマンドの指定順序

注※: mcftalccnとmcftalcleの指定は，1対1になるようにしてください。
