問い合わせメッセージを送信するときの処理の流れを，図A-1，図A-2に示します。

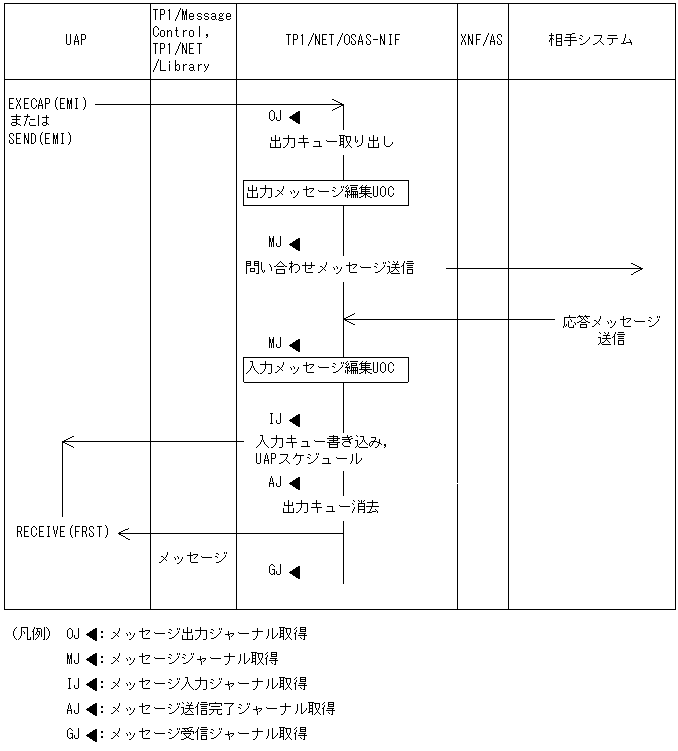

図A-1 問い合わせメッセージの送信と応答メッセージの受信の処理の流れ（単一セグメントの場合）
![[図データ]](FIGURE/ZU0A0100.GIF)

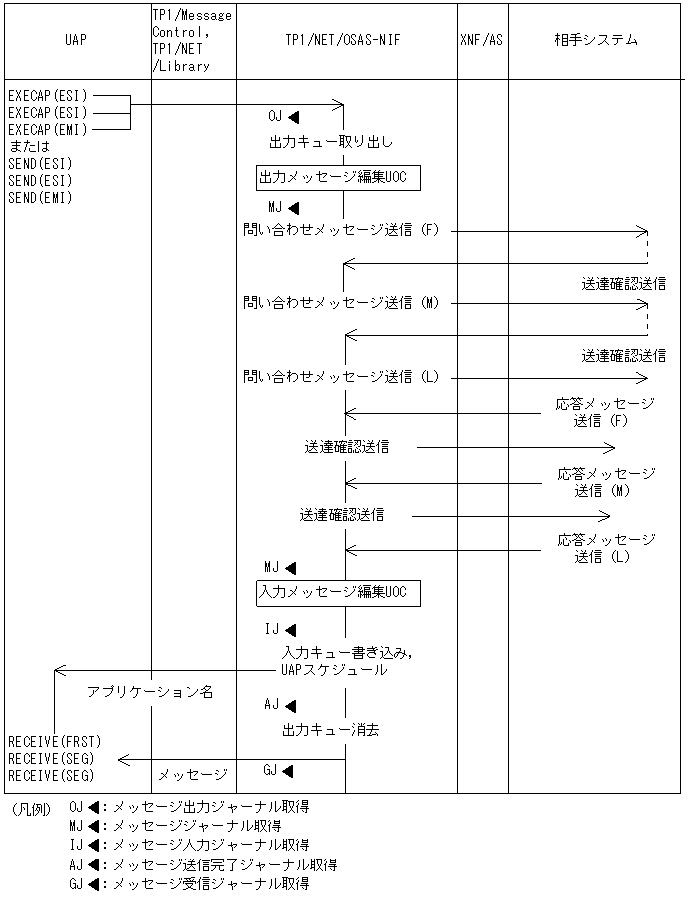

図A-2 問い合わせメッセージの送信と応答メッセージの受信の処理の流れ（セグメント分割送信とセグメント組み立て受信の場合）
![[図データ]](FIGURE/ZU0A0200.GIF)
