DATA DIVISION（通信記述項）の指定


CD 通信記述名
   FOR{OUTPUT PROGRAM|OUTPUT|I-O}
   〔STATUS KEY IS データ名1〕
   〔SYMBOLIC TERMINAL IS データ名2〕
   〔SYNCHRONOUS MODE IS{SYNC|ASYNC|データ名6}〕
   〔SWITCHING MODE IS{NORMAL|PRIOR|データ名7}〕
   〔DETAIL MODE IS データ名10〕.


PROCEDURE DIVISION（通信文）の指定


SEND 通信記述名 FROM 一意名1
     〔WITH {ESI|EMI|一意名2}〕
     〔BEFORE RECEIVING MESSAGE INTO 一意名3〕.


DATA DIVISION（通信記述項）の指定


CD 通信記述名
   FOR {OUTPUT PROGRAM|OUTPUT|I-O}
   〔STATUS KEY IS データ名1〕
   〔SYMBOLIC TERMINAL IS データ名2〕
   〔SWITCHING MODE IS {NORMAL|PRIOR|データ名7}〕.


PROCEDURE DIVISION（通信文）の指定


SEND 通信記述名 WITH EMI.


次に示すCALLインタフェースの機能を実現します。

• アプリケーションプログラムの起動　CBLDCMCF('EXECAP△△')
• 応答メッセージの送信　CBLDCMCF('REPLY△△△')
• メッセージの送信　CBLDCMCF('SEND△△△△')
• 同期型メッセージの送受信　CBLDCMCF('SENDRECV')^※

注※

単一セグメントだけ扱えます。

• 　FOR句
  次のどれかを指定します。


  OUTPUT PROGRAM

  アプリケーションプログラムの起動

  OUTPUT

  メッセージの送信

  I-O

  応答メッセージの送信，同期型メッセージの送受信

• 　STATUS KEY句
  ステータスコードを受け取りたい場合に指定します。省略した場合は，ステータスコードは受け取りません。

• 　SYMBOLIC TERMINAL句
  FOR句の設定内容によって，次のどれかを設定します。


  OUTPUT PROGRAM

  アプリケーション名を設定したデータ項目を指定します。

  OUTPUT

  論理端末名称を設定したデータ項目を指定します。

  I-O

  論理端末名称を設定したデータ項目を指定します。

• 　SYNCHRONOUS MODE句
  メッセージ送信が同期型か非同期型かを設定します。


  SYNC

  同期型メッセージの送受信

  ASYNC

  非同期型メッセージの送信

  データ名6

  次の値を設定したデータ項目

  '0'：非同期型メッセージの送信

  '1'：同期型メッセージの送受信

  省略した場合は，非同期型メッセージ送信（ASYNC）が設定されます。

• 　SWITCHING MODE句
  メッセージ送信時，一般か優先かを指定します。


  NORMAL

  一般のメッセージ送信

  PRIOR

  優先のメッセージ送信

  データ名7

  次の値を設定したデータ項目

  '0'または'△'：一般のメッセージ送信

  '1'：優先のメッセージ送信

  省略した場合は，一般のメッセージ送信（NORMAL）が設定されます。

• 　DETAIL MODE句
  メッセージ送信時，出力通番を付けるかどうかを指定します。


  データ名10

  次の値を設定したデータ項目

  '0'または'△'：出力通番を付けます。

  '1'：出力通番を付けません。

  省略した場合は，出力通番を付けます。


• 　一意名1

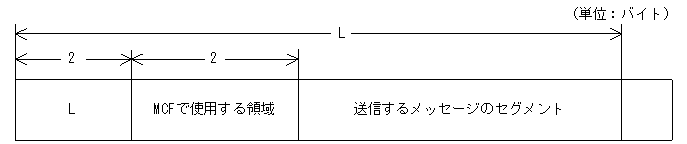

  メッセージセグメント送信領域を示すデータ項目を設定します。一意名1の形式を次に示します。




• 　WITH句
  送信するセグメントが，論理メッセージの最終セグメントかどうかを指定します。


  ESI

  先頭セグメントまたは中間セグメントの送信

  EMI

  最終セグメントまたは単一セグメントの送信

  一意名2

  次の値を設定したデータ項目

  '1'：ESI（先頭セグメントまたは中間セグメントの送信）

  '2'：EMI（最終セグメントまたは単一セグメントの送信）

  省略した場合は，EMI（最終セグメントまたは単一セグメントの送信）が設定されます。
  なお，同期型メッセージの送受信の場合は，EMIを指定するか，または指定を省略してください。

• 　BEFORE句

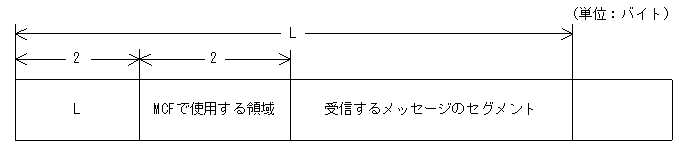

  同期型メッセージの送受信の場合，メッセージ送信後に受信するメッセージを格納するデータ項目を設定します。一意名3の形式を次に示します。




ステータスコード	意味
00000	正常に終了しました。
71002	メッセージキューへの出力処理中に障害が発生しました。
	メッセージキューが閉塞されています。
	メッセージキューが割り当てられていません。
	一意名1のLに32000バイトを超える値を設定しています。
	MCFが終了処理中のため，メッセージの送信を受け付けられません。
71003	メッセージキューが満杯です。
71004	メッセージを格納するバッファをメモリ上に確保できませんでした。
71108	メッセージを送信しようとしましたが，送信先の管理テーブルを確保できませんでした。
	プロセスのローカルメモリが不足しています。
72000	FOR句にI-Oを設定していますが，SYNCHRONOUS MODE句でSYNCを設定していません。
	＜MHPの実行でリターンした場合＞ 先頭セグメントを受信するRECEIVE文を呼び出す前に，SEND文を呼び出しています。 非応答型のMHPから応答メッセージを送信しています。
	＜SPPの実行でリターンした場合＞ トランザクションでないSPPの処理から，SEND文を呼び出しています。 SPPでは応答メッセージを送信するSEND文を呼び出せません。
72001	SYMBOLIC TERMINAL句に設定した論理端末名称が間違っています。
	SEND文を呼び出せない論理端末を設定しています。
	設定したアプリケーション名は，MCFで定義されていません。
	アプリケーション名が間違っています。
	MCFマネジャ定義の通信サービス定義（mcfmcname）に，アプリケーション起動プロセス名またはMCF通信プロセス名を指定していません。
	アプリケーション起動プロセス，またはMCF通信プロセスに対応するMCFアプリケーション定義の環境定義（mcfaenv -p）に，アプリケーション起動プロセス識別子を指定していません。
	アプリケーション環境定義（mcfaenv -p）で指定したアプリケーション起動プロセス識別子と，アプリケーション起動プロセス，またはMCF通信プロセスのMCF通信構成定義（mcftenv -s）で指定する識別子が一致していません。
	＜論理端末名称を指定してアプリケーションを起動する場合＞ 起動先アプリケーションのアプリケーション属性定義（mcfaalcap -n）のlnameオペランドに論理端末を指定していません。 起動先アプリケーションのアプリケーション属性定義（mcfaalcap -n）のlnameオペランドに指定した論理端末を，MCF通信プロセスのMCF通信構成定義（mcftalcle）に定義していません。 起動先アプリケーションのアプリケーション属性定義に指定した論理端末が，request型論理端末またはsend型論理端末ではありません。 起動先アプリケーションのアプリケーション属性定義で指定した論理端末はアプリケーション起動を使えません。
	＜コネクションIDを指定してアプリケーションを起動する場合＞ 起動先アプリケーションのアプリケーション属性定義（mcfaalcap -n）のcnameオペランドにコネクションIDを指定していません。 起動先アプリケーションのアプリケーション属性定義（mcfaalcap -n）のcnameオペランドに指定したコネクションIDを，MCF通信プロセスのMCF通信構成定義（mcftalccn）に定義していません。 MCF通信プロセスのMCF通信構成定義（mcftalcle）に，request型論理端末を指定していません。
	＜SPPからアプリケーションを起動する場合＞ アプリケーション起動プロセス識別子を起動元のUAPのユーザサービス定義，またはユーザサービスデフォルト定義のmcf_psv_idオペランドに指定していません。 起動元のUAPのユーザサービス定義，またはユーザサービスデフォルト定義のmcf_psv_idオペランドに指定しているアプリケーション起動プロセス識別子が，アプリケーション起動プロセス，またはMCF通信プロセスのMCF通信構成定義（mcftenv -s），およびアプリケーション環境定義（mcfaenv -p）で指定しているアプリケーション起動プロセス識別子と一致していません。 起動元のUAPのユーザサービス定義，またはユーザサービスデフォルト定義のmcf_mgridオペランドに指定しているMCFマネジャ識別子が，アプリケーション起動プロセスが属しているMCFマネジャの識別子と一致していません。
72005	先頭セグメントまたは中間セグメントを送信するSEND文で，送信セグメント長に4以下の値を設定しています。
72007	応答型（type=ans）のMHPで，応答メッセージを送信したあとで，応答型のMHPを起動しています。
	継続問い合わせ応答型（type=cont）のMHPで，応答メッセージを送信したあとで，継続問い合わせ応答型のMHPを起動しています。
72008	応答メッセージの最終セグメントを送信するSEND文を呼び出したあとに，再び応答メッセージを送信するSEND文を呼び出しています。
	SEND文を呼び出して応答型（type=ans）のMHPを起動させたあとに，応答メッセージを送信するSEND文を呼び出しています。
72009	応答型（type=ans）のMHPを2回以上起動しています。
	継続問い合わせ応答型（type=cont）のMHPを2回以上起動しています。
72011	応答型（type=ans）でないMHPから，応答型のMHPを起動させています。
	継続問い合わせ応答型（type=cont）でないMHPから，継続問い合わせ応答型のMHPを起動しています。
72013	一意名1のLの指定値を超えるセグメントを受信しました。一意名1のLの指定値を超えた部分は切り捨てられました。
72017	DETAIL MODE句に設定した値が間違っています。
72018	SWITCHING MODE句に設定した値が間違っています。
72020	SYNCHRONOUS MODE句に設定した値が間違っています。
72024	FOR句に設定した値が間違っています。
72026	WITH句に設定した値が間違っています。
72036	セグメントを受信する領域（一意名3）の長さが不足しています。5バイト以上の領域を確保してください。
72041	単一セグメントを送信するSEND文で，一意名1のLに4以下の値を設定しています。
72044	継続問い合わせ応答を終了したあとで，継続問い合わせ応答型（type=cont）のMHPから，SEND文で継続問い合わせ応答型のMHPを起動させています。
73001	メッセージの送受信処理中に障害が発生しました。
73002	論理端末が閉塞されています。
73004	メッセージの送信処理中にタイムアウトが発生しました。
73005	メッセージの受信処理中にタイムアウトが発生しました。
73008	運用コマンドまたは障害による論理端末閉塞処理中に，SEND文を呼び出しました。
73009	論理端末閉塞解除処理中に，SEND文を呼び出しました。
73010	入力メッセージ編集UOCまたは出力メッセージ編集UOCで障害が発生しました。
73015	出力先の論理端末は，ほかのUAPで仕掛り中です。
73018	WAITING TIME 句に設定した値が間違っています。
77001	起動しようとするアプリケーションに対応する論理端末は，現在仕掛り中で使用できません。または，使用できる論理端末がありません。
上記以外	プログラムの破壊などによる，予期しないエラーが発生しました。
