PROCEDURE DIVISIONの指定


CALL 'CBLDCMCF' USING 一意名1 一意名2 一意名3


DATA DIVISIONの指定


01 一意名1.
   02 データ名A  PIC X(8) VALUE 'RECEIVE '.
   02 データ名B  PIC X(5).
   02 FILLER    PIC X(3).
   02 データ名C  PIC X(4).
   02 データ名D  PIC X(4) VALUE SPACE.
   02 データ名E  PIC 9(8).
   02 データ名F  PIC 9(8).
   02 データ名G  PIC 9(9) COMP.
   02 データ名H  PIC X(4) VALUE SPACE.
   02 データ名I  PIC X(4) VALUE SPACE.
   02 データ名J  PIC X(4) VALUE SPACE.
   02 データ名K  PIC X(4) VALUE SPACE.
   02 データ名L  PIC X(8) VALUE SPACE.
   02 データ名M1 PIC X(4) VALUE SPACE.
   02 データ名M2 PIC X(8) VALUE SPACE.
   02 データ名M3 PIC X(4) VALUE SPACE.
   02 データ名M4 PIC 9(9) COMP VALUE ZERO.
   02 データ名M5 PIC 9(9) COMP VALUE ZERO.
   02 データ名M6 PIC X(1) VALUE SPACE.
   02 データ名M7 PIC X(1).
   02 データ名N  PIC X(14) VALUE LOW-VALUE.
01 一意名2.
   02 データ名O  PIC X(4) VALUE SPACE.
   02 データ名P  PIC X(8).
   02 データ名Q  PIC X(8).
   02 データ名R  PIC X(8) VALUE SPACE.
   02 データ名T  PIC X(28) VALUE LOW-VALUE.
01 一意名3.
   02 データ名U  PIC 9(x) COMP.
   02 データ名V  PIC X(x).
   02 データ名W  PIC X(n).


論理端末に届いたメッセージのうち，一つのセグメントを受信します。セグメントの数だけCBLDCMCF('RECEIVE△')を呼び出すと，一つの論理メッセージを受信できます。

CBLDCMCF('RECEIVE△')で受信できるメッセージの種類を次に示します。

• 相手システムから送信されたメッセージ
• MCFイベント
• アプリケーション起動で渡されたメッセージ

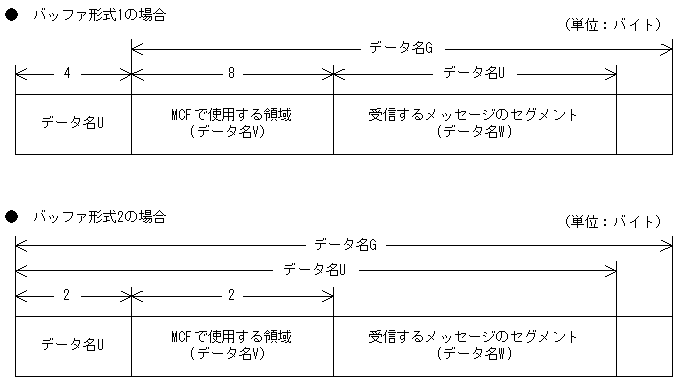

セグメントを受信する領域（一意名3で示す領域）の形式を次に示します。

• 　データ名A
  メッセージの受信を示す要求コード「VALUE 'RECEIVE△'」を設定します。

• 　データ名C
  メッセージの先頭セグメントを受信するかどうかを設定します。次のどちらかの値を設定してください。


  VALUE 'FRST'

  先頭セグメントを受信する場合，および論理メッセージが単一セグメントの場合に設定します。

  VALUE 'SEG△'

  中間セグメントまたは最終セグメントを受信する場合に設定します。

• 　データ名D
  空白を設定します。

• 　データ名G
  セグメントを受信する領域の長さを設定します。

• 　データ名H，データ名I，データ名J，データ名K，データ名L，データ名M1，データ名M2，データ名M3
  空白を設定します。

• 　データ名M4，データ名M5
  0を設定します。

• 　データ名M6
  空白を設定します。

• 　データ名M7
  使用するバッファ形式を設定します。


  VALUE '1'

  バッファ形式1を使用する場合に設定します。

  VALUE '2'

  バッファ形式2を使用する場合に設定します。

  空白

  省略されたものとして，「VALUE '1'」（バッファ形式1）が設定されます。

• 　データ名N
  MCFで使用する領域です。

• 　データ名O
  空白を設定します。

• 　データ名P
  中間セグメントまたは最終セグメントを受信する場合，入力元の論理端末名称を設定します。先頭セグメントの受信時に返された論理端末名称を設定してください。論理端末名称は最大8バイトの長さです。8バイトに満たない名称を設定する場合は，後ろを空白で埋めてください。
  先頭セグメントの受信処理終了後，データ名PにはOpenTP1から値が返ります。

• 　データ名Q
  MCFで使用する領域です。

• 　データ名R
  空白を設定します。

• 　データ名T
  MCFで使用する領域です。

• 　データ名V


  【バッファ形式1の場合】 PIC X(8)

  【バッファ形式2の場合】 PIC X(2)

  MCFで使用する領域です。

• 　データ名B
  ステータスコードが，5けたの数字で返されます。

• 　データ名E
  メッセージを受信した日付がYYYYMMDD（YYYY：西暦年　MM：月　DD：日）の形式で返されます。

• 　データ名F
  メッセージを受信した時刻がHHMMSS00（HH：時　MM：分　SS：秒　00は固定）の形式で返されます。

• 　データ名P
  先頭セグメントを受信する場合，入力元の論理端末名称が返されます。論理端末名称は最大8バイトの長さです。8バイトに満たない名称が返される場合は，最後に空白が付けられます。
  中間セグメントまたは最終セグメントを受信する場合は，ここで返された論理端末名称をデータ名Pに設定します。

• 　データ名U


  【バッファ形式1の場合】 PIC 9(9)

  受信したセグメントの長さが返されます。

  【バッファ形式2の場合】 PIC 9(4)

  受信したセグメントの長さ＋4が返されます。

• 　データ名W
  受信したセグメントが返されます。


ステータスコード	意味
00000	正常に終了しました。
71000	先頭セグメントを受信するCBLDCMCF('RECEIVE△')を2回以上呼び出しています。中間セグメントまたは最終セグメントを受信する場合は，データ名Cに「VALUE 'SEG△'」を設定してCBLDCMCF('RECEIVE△')を呼び出してください。
71001	メッセージの最終セグメントを受信したあとで，次のセグメントを受信するCBLDCMCF('RECEIVE△')を呼び出しています。直前に呼び出したCBLDCMCF('RECEIVE△')でメッセージをすべて受信しました。 このステータスコードが返されたあとに，再びCBLDCMCF('RECEIVE△')を呼び出した場合は，ステータスコード72000が返されます。
71002	メッセージキューからの入力処理中に障害が発生しました。
	メッセージキューが閉塞されています。
71108	プロセスのローカルメモリが不足しています。
72000	＜MHPの実行でリターンした場合＞ 先頭セグメントを受信するCBLDCMCF('RECEIVE△')を呼び出す前に，中間セグメントおよび最終セグメントを受信するCBLDCMCF('RECEIVE△')を呼び出しています。先頭セグメントを受信する場合は，データ名Cに「VALUE 'FRST'」を設定してCBLDCMCF('RECEIVE△')を呼び出してください。 ステータスコード71001が返されたあとに，再びCBLDCMCF('RECEIVE△')を呼び出しています。
	＜SPPの実行でリターンした場合＞ SPPではCBLDCMCF('RECEIVE△')を呼び出せません。
72001	データ名Pに設定した論理端末名称が間違っています。
72013	データ名Gの指定値を超えるセグメントを受信しました。データ名Gの指定値を超えた部分は切り捨てられました。
	＜バッファ形式2の場合＞ 32763バイトを超えるセグメントを受信しました。32763バイトを超えた部分は切り捨てられました。
72016	データ名Dに設定した値が間違っています。
	データ名Nまたはデータ名Tに設定した値が間違っています。
	データ名M7に設定した値が間違っています。
72024	データ名Oに設定した値が間違っています。
72025	データ名Cに設定した値が間違っています。
72028	データ名Aに設定した値が間違っています。
72036	データ名Gの指定値が不足しています。バッファ形式1の場合は9バイト以上，バッファ形式2の場合は5バイト以上の領域を確保してください。
上記以外	プログラムの破壊などによる，予期しないエラーが発生しました。
