TP1/NET/OSAS-NIFは,reply型論理端末で問い合わせメッセージを受信してUAPを起動したあと,UAPから応答メッセージを受け付けるまで時間監視します。
タイマ監視をするかどうか,および監視タイマ値は,MCF通信構成定義(mcftalcle -d)のrplytimオペランドで指定します。監視タイマ値に0を指定すると,時間監視はしません。

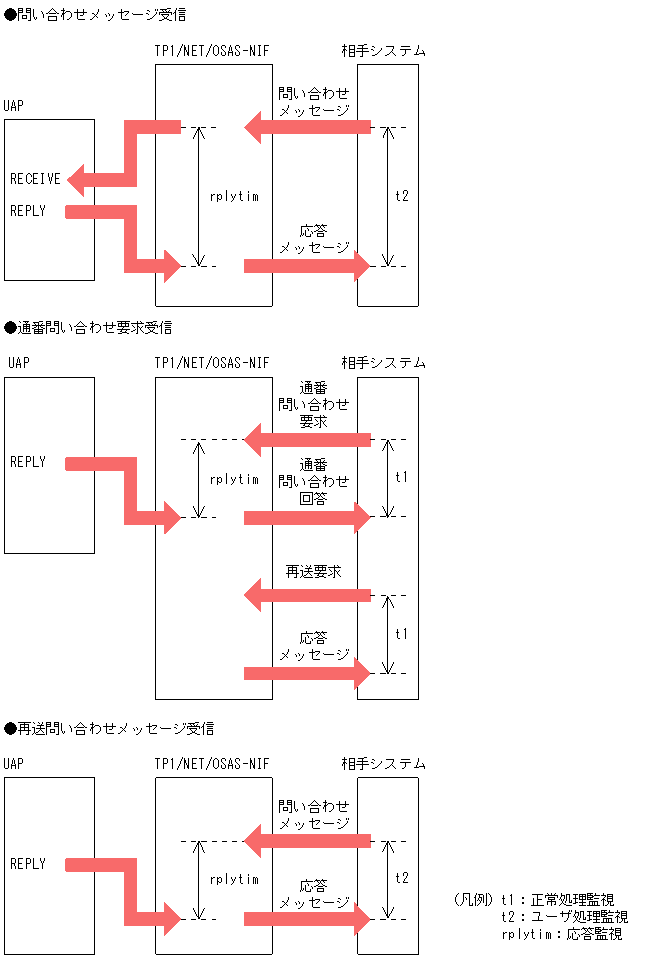

TP1/NET/OSAS-NIFのUAPとのタイマ監視の種類と内容を次の表に示します。また,UAPとのタイマ監視の範囲について図2-22に示します。
表2-5 UAPとのタイマ監視の種類と内容
タイマ監視の種類と内容 | 内容 | タイムアウト時のTP1/NET/OSAS-NIFの処理 |
---|---|---|
応答監視タイマ | 相手システムから問い合わせメッセージを受信して,入力キューへ登録後,UAPから応答メッセージの送信を受け付けるまでの時間の監視 | 論理端末を閉塞します。 送信処理を中断します。 応答メッセージは送信済みとして処理します。 |
UAPからの応答メッセージの送信受け付け待ちの状態で,論理端末が閉塞したとき,論理端末の閉塞解除処理で,相手システムから通番問い合わせ要求を受信後,UAPから応答メッセージの送信を受け付けるまでの時間の監視 | 問い合わせメッセージは未受信として処理します。 | |
UAPからの応答メッセージの送信受け付け待ちの状態で,論理端末が閉塞したとき,論理端末の閉塞解除処理で,相手システムから再送された問い合わせメッセージを受信後UAPから応答メッセージの送信を受け付けるまでの時間の監視 | 論理端末を閉塞します。 問い合わせメッセージの受信を拒否します。 |
