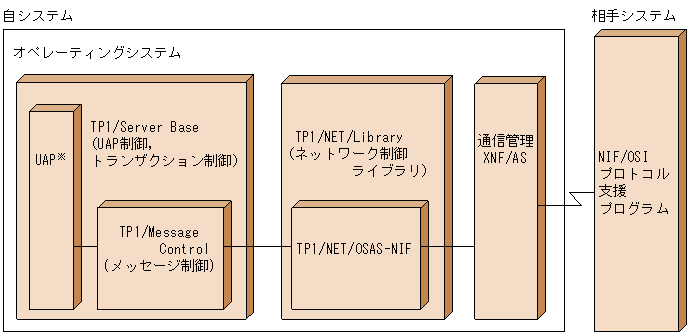

TP1/NET/OSAS-NIFを組み込んだソフトウェア構成の例を次の図に示します。

図1-8　TP1/NET/OSAS-NIFを組み込んだソフトウェア構成

注※

TP1/NET/OSAS-NIFで扱うUAPは，MHPおよびSPPです。UAPについては，マニュアル「OpenTP1 プログラム作成の手引」を参照してください。

また，TP1/NET/OSAS-NIFがAP間通信で使用するプロトコル，および主な通信相手プログラムを次の表に示します。

表1-2　TP1/NET/OSAS-NIFに適用するAP間通信のプロトコル

プロトコル	主な通信相手
NIF/OSIプロトコル	XDM/DCCM3システムの「VOS3 OSAS/UA2/DCCM3」※
	TMS-4V/SPシステムの「VOS3 OSAS/NF/4VSP」

注※

「VOS3 OSAS/UA2/DCCM3」との通信では，問い合わせ応答形態および同期型問い合わせ応答形態は使用できません。
