2.4.6　マッピングによるメッセージの編集

表示印刷サービスからTP1/NET/XMAP3に送られるメッセージは，EBCDIK/KEISのコード体系を持つ，XPデータストリーム形式のメッセージです。XPデータストリーム形式のメッセージを物理メッセージと呼びます。一方，OpenTP1システム内のUAPではプロセスの環境に応じて，JIS8/シフトJIS，またはEUCのコード体系を持つ，論理セグメント群形式のメッセージを扱います。論理セグメント群形式とは，マップ定義に従って生成された論理マップの形式です。

TP1/NET/XMAP3では，XMAP3マッピング機能を使って，物理メッセージと論理セグメント群形式のメッセージとの相互変換，および編集をします。メッセージの形式を変換し，メッセージを編集することをマッピングと呼びます。TP1/NET/XMAP3は，表示印刷サービスからの物理メッセージを論理セグメント群形式のメッセージにマッピングして，OpenTP1システム内のUAPに渡します。同様に，OpenTP1システム内のUAPからの論理セグメント群形式のメッセージを，物理メッセージにマッピングして表示印刷サービスに渡します。

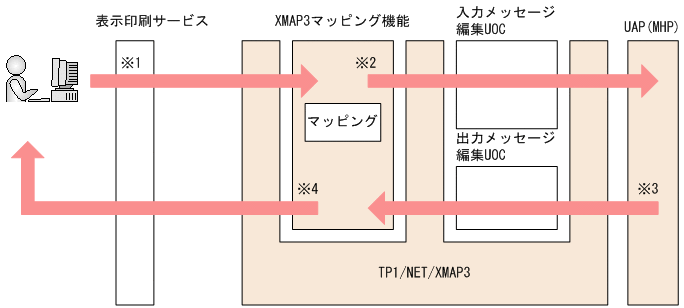

マッピングによるメッセージ編集の流れを，次の図に示します。

図2‒17　マッピングによるメッセージ編集の流れ

注※1

入力物理メッセージ（EBCDIK/KEIS）

注※2

入力論理セグメント群（JIS8/シフトJISまたはEUC）^※5

注※3

出力論理セグメント群（JIS8/シフトJISまたはEUC）^※5

注※4

出力物理メッセージ（EBCDIK/KEIS）

注※5

マップ定義で，入力マッピング後の論理セグメント群のメッセージがなくなるようなマップを定義しないでください。定義した場合は，TP1/NET/XMAP3の動作を保証しません。したがって，入力メッセージ編集UOCでは入力マッピング後の論理セグメント群のメッセージがなくなることを意識する必要はありません。

また，UAPからのreply，またはsend関数によるメッセージなしの送信はできません。

出力メッセージ編集UOCでは出力マッピング前の論理セグメント群のメッセージがなしの場合を意識する必要はありません。
