TP1/NET/OSI-TP固有のシステム定義の種類

MCFマネジャ定義

mcfmuap^※

-t

sndtim

同期型送信監視時間

符号なし整数((0〜65535))《0》（単位：秒）

sndrcvtim

同期型送受信監視時間

符号なし整数((0〜65535))《0》（単位：秒）

recvtim

同期型受信監視時間

符号なし整数((0〜65535))《0》（単位：秒）

MCF通信構成定義

共通定義

プロトコル共通のコマンドだけで指定できます。共通のコマンドについては，マニュアル「OpenTP1 システム定義」を参照してください。

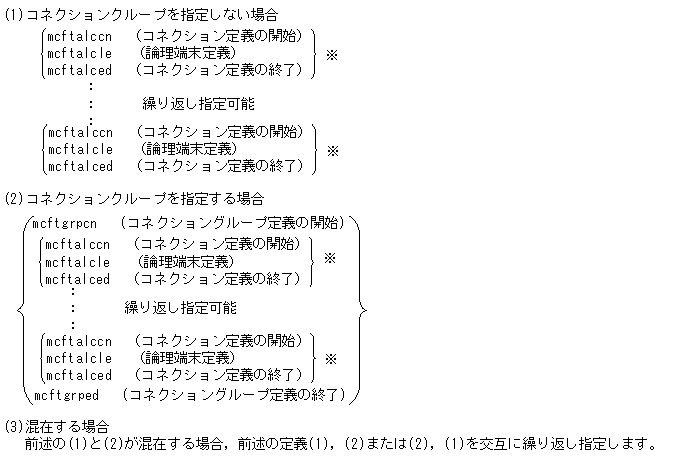

プロトコル固有定義

mcftgrpcn （コネクショングループ定義の開始）指定数:0〜256

-g

−

コネクショングループ名

1〜8文字の識別子

mcftalccn （コネクション定義の開始） 指定数:1〜512

-c

−

コネクションID

1〜8文字の識別子

-p

−

プロトコルの種別

tp

-n

−

自システムのPSAPアドレス

1〜142けたの16進数字

-q

−

相手システムのPSAPアドレス

1〜186けたの16進数字

-g

sndbuf

メッセージ送信用バッファグループ番号

符号なし整数((1〜512))

rcvbuf

メッセージ受信用バッファグループ番号

符号なし整数((1〜512))

-e

msgbuf

メッセージ編集用バッファグループ番号

符号なし整数((1〜512))

count

メッセージ編集用バッファ数

符号なし整数((1〜131070))

-m

mode

使用する通信管理

xnfas

-i

−

コネクションの確立方法

auto｜《manual》

-u

−

相手システムの種別

ht

-w

nomltim

プロトコル監視時間

符号なし整数((0，10〜65535))《60》（単位：秒）

-b

bretry

コネクション確立障害時の確立再試行をするかどうかを指定

《yes》｜no

bretrycnt

コネクション確立障害時の確立再試行回数

符号なし整数((0〜65535)) 《0》（単位：回）

bretryint

コネクション確立障害時の確立再試行間隔

符号なし整数((0〜2550)) 《60》（単位：秒）

-t

−

コネクションの種別

int｜rsp

-z

slot

仮想スロット番号

符号なし整数((0〜65535))

-l

−

TLクラス

0

-y

−

コンテンション勝者の割り当て先

int｜rsp

-o

−

応用コンテキスト名

1〜64けたの16進数字

-j

−

ユーザASE抽象構文名

1〜64けたの16進数字

-d

control

全二重および半二重の種別

《shared》｜polarized

handshake

ハンドシェイクを使用するかどうかを指定

《yes》｜no

-v

cnflevt

コネクション起動側でのコネクション確立の失敗時に，状態通知イベント（CERREVT）を通知するかどうかを指定

yes｜《no》

mcftalcle （論理端末定義） 指定数:1〜512

-l

−

論理端末名称

1〜8文字の識別子

-t

−

論理端末の端末タイプ

any

-v

−

アプリケーション名

1〜8文字の識別子

mcftalced （コネクション定義の終了） 指定数:mcftalccnと同数

−

−

コネクション定義の終了

−

mcftgrped （コネクショングループ定義の終了） 指定数:mcftgrpcnと同数

−

−

コネクショングループ定義の終了

−
