3.3.4　サービス定義から生成したクライアントスタブの使用例，およびXMLスキーマ例

クライアントスタブの使用例，およびXMLスキーマ例を次に示します。

この例で呼び出すSPPのサービスの情報は次のとおりです。

なお，コメント中の(1)，(2)などは「3.3.2　クライアントスタブの使用方法」の説明の番号に対応しています。

＜この項の構成＞
(1)　サービス定義の定義例
(2)　カスタムレコードクラスの出力例（C#の場合，in_data.cs）
(3)　入力データ用XMLスキーマ例（in_data.xsd）
(4)　出力データ用XMLスキーマ例（out_data.xsd）
(5)　クライアントスタブの使用例（ASP.NET Webアプリケーション，C#の場合）
(6)　クライアントスタブの使用例（ASP.NET Webアプリケーション，J#の場合）
(7)　クライアントスタブの使用例（ASP.NET Webアプリケーション，Visual Basicの場合）
(8)　クライアントスタブの使用例（ASP.NET Webアプリケーション，C#，RPCデータのXMLマッピング機能を使用した場合）
(9)　クライアントスタブの使用例（ASP.NET Webアプリケーション，J#，RPCデータのXMLマッピング機能を使用した場合）
(10)　クライアントスタブの使用例（ASP.NET Webアプリケーション，Visual Basic，RPCデータのXMLマッピング機能を使用した場合）

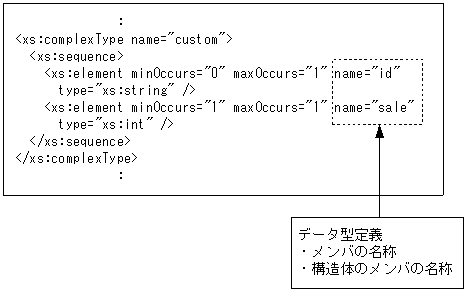

(11)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにnormalを指定した場合1）

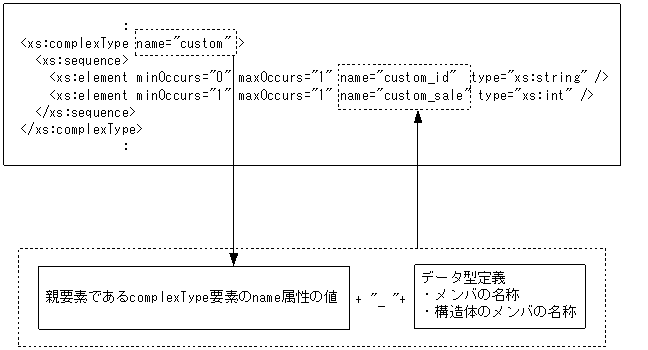

(12)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合1）

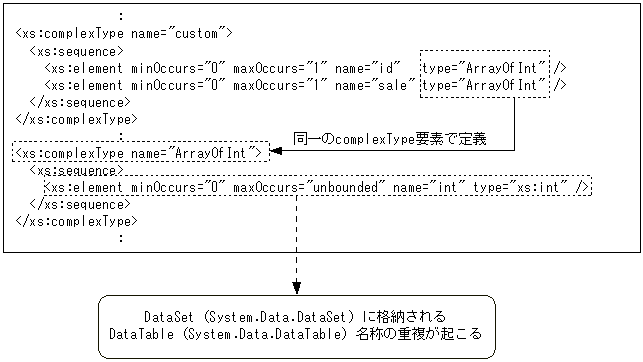

(13)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにnormalを指定した場合2）

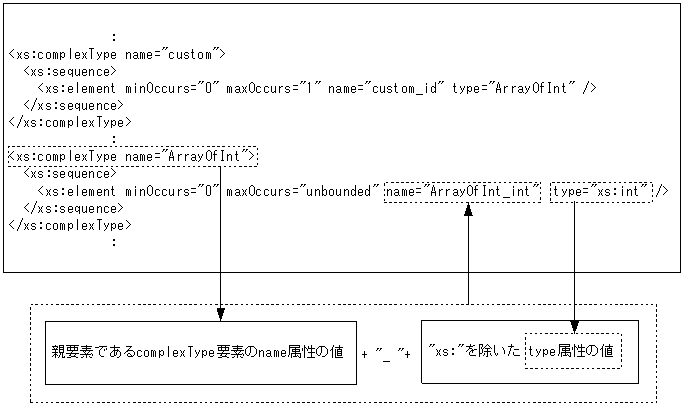

(14)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合2）

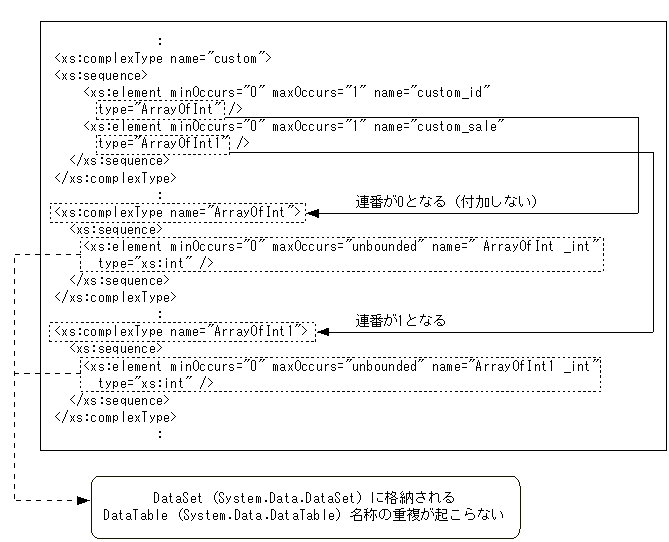

(15)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合3）

(1)　サービス定義の定義例

(a)　サービス定義の定義例（業務1のサービス定義）
　
#include "mydata.h"
/* 業務1のサービス定義 */
interface GYOUMU1 {
    GETDATA1(in_data, out_data);
    GETDATA2(in_data, out_data2);
}
(b)　データ型定義の定義例（mydata.h）
　
struct in_data {
       long i_basho[3];
       long i_kakaku;
};
struct out_data {
       char o_name[20];
       char o_basho[16];
       long o_kakaku;
       char o_inf[80];
};
struct out_data2 {
       int o_count;
       struct data {
              char o_name[20];
              char o_basho[16];
              long o_kakaku;
              char o_inf[80];
       } data_t[100];
};

(2)　カスタムレコードクラスの出力例（C#の場合，in_data.cs）

　
using Hitachi.OpenTP1.Common;

namespace MyCompany
{
    public class in_data : RecordImpl
    {
        public in_data() : base("default")
        {
            …
        }
        public in_data(string recordName) : base(recordName)
        {
            …
        }
        …
        private int[] _I_basho;
        public int[] I_basho
        {
            get
            {
                return _I_basho;
            }
            set
            {
                _I_basho = value;
            }
        }

        private int _I_kakaku = 0;
        public int I_kakaku
        {
            get
            {
                return _I_kakaku;
            }
            set
            {
                _I_kakaku = value;
            }
        }
        …
    }
}

(3)　入力データ用XMLスキーマ例（in_data.xsd）

　
<?xml version="1.0" encoding="utf-8"?>
<xs:schema elementFormDefault="qualified"
 xmlns:xs="http://www.w3.org/2001/XMLSchema">
  <xs:element name="in_data" type="in_data" />
  <xs:complexType name="in_data">
    <xs:sequence>
      <xs:element minOccurs="0" maxOccurs="1" name="i_basho"
       type="ArrayOfInt" />
      <xs:element minOccurs="1" maxOccurs="1" name="i_kakaku"
       type="xs:int" />
    </xs:sequence>
  </xs:complexType>
  <xs:complexType name="ArrayOfInt">
    <xs:sequence>
      <xs:element minOccurs="0" maxOccurs="unbounded"
       name="int" type="xs:int" />
    </xs:sequence>
  </xs:complexType>
</xs:schema>

(4)　出力データ用XMLスキーマ例（out_data.xsd）

　
<?xml version="1.0" encoding="utf-8"?>
<xs:schema elementFormDefault="qualified"
 xmlns:xs="http://www.w3.org/2001/XMLSchema">
  <xs:element name="out_data" type="out_data" />
  <xs:complexType name="out_data">
    <xs:sequence>
      <xs:element minOccurs="0" maxOccurs="1" name="o_name"
       type="xs:string" />
      <xs:element minOccurs="0" maxOccurs="1" name="o_basho"
       type="xs:string" />
      <xs:element minOccurs="1" maxOccurs="1" name="o_kakaku"
       type="xs:int" />
      <xs:element minOccurs="0" maxOccurs="1" name="o_inf"
       type="xs:string" />
    </xs:sequence>
  </xs:complexType>
</xs:schema>

(5)　クライアントスタブの使用例（ASP.NET Webアプリケーション，C#の場合）

　
using System;
using Hitachi.OpenTP1;
using Hitachi.OpenTP1.Connector;

namespace MyCompany
{
  public class MyForm1 : System.Web.UI.Page
  {
    …
    private void Button1_Click(object sender, System.EventArgs e)
    {
      TP1Connection tc = null;
      // このボタンがクリックされたら
      // OpenTP1<TP1Host1>のサービス要求を行う
      try {
        // グローバル変数のアプリケーション状態から
        // TP1ConnectionManagerを取得
        // (1) TP1ConnectionManagerクラスの生成
        TP1ConnectionManager tcm =
          (TP1ConnectionManager)this.Application["tcmTP1Host1"];
        // (2) TP1Connectionオブジェクトの取得
        tc = tcm.GetConnection();
        // (3) クライアントスタブの生成
        GYOUMU1Stub server = new GYOUMU1Stub(tc, "SVGRP1");
        // (4) RPC呼び出し形態
        server.Flags = RpcInfo.DCNOFLAGS;
        // (4) 最大応答待ち時間
        server.WatchTime = 180;
        // (5) 入力用カスタムレコードの生成
        in_data inRecord = new in_data();
        // (5) 出力用カスタムレコードの生成
        out_data outRecord = new out_data();
        inRecord.i_basho[0] = 56;  // (6) 入力データの設定
        inRecord.i_basho[1] = 43;  // (6) 入力データの設定
        inRecord.i_basho[2] = 18;  // (6) 入力データの設定
        // (7) GETDATA1を呼び出す
        server.GETDATA1(inRecord, outRecord);
        // (8) 応答データの取り出し
        this.textBox1.Text = outRecord.o_name.Trim();
      } catch (TP1ConnectorException exp) {
        // Connector .NETが検知したエラー
      } catch (TP1Exception exp) {
        // その他スタブなどが検知したエラー
      } catch (Exception exp) {
        // 予期しない例外
      }
      finally
      {
        // (9) コネクションをコネクションプールに戻す
        if (tc != null) tc.Dispose();
      }
    }
  }
}

(6)　クライアントスタブの使用例（ASP.NET Webアプリケーション，J#の場合）

　
package MyCompany;
import System;
import Hitachi.OpenTP1;
import Hitachi.OpenTP1.Client;

  public class MyForm1 extends System.Web.UI.Page
  {
    …
    private void Button1_Click(Object sender, System.EventArgs e)
    {
      TP1Connection tc = null;
      // このボタンがクリックされたら
      // OpenTP1<TP1Host1>のサービス要求を行う
      try {
      // グローバル変数のアプリケーション状態から
      // TP1ConnectionManagerを取得
        // (1) TP1ConnectionManagerクラスの生成
        TP1ConnectionManager tcm =
        (TP1ConnectionManager)this.get_Application().
                                   Get("tcmTP1Host1");
        // (2) TP1Connectionオブジェクトの取得
        tc = tcm.GetConnection();
        // (3) クライアントスタブの生成
        GYOUMU1Stub server = new GYOUMU1Stub(tc, "SVGRP1");
        // (4) RPC呼び出し形態
        server.set_Flags(RpcInfo.DCNOFLAGS);
        // (4) 最大応答待ち時間
        server.set_WatchTime(180);
        // (5) 入力用カスタムレコードの生成
        in_data inRecord = new in_data();
        // (5) 出力用カスタムレコードの生成
        out_data outRecord = new out_data();
        inRecord.get_i_basho()[0] = 56;  // (6) 入力データの設定
        inRecord.get_i_basho()[1] = 43;  // (6) 入力データの設定
        inRecord.get_i_basho()[2] = 18;  // (6) 入力データの設定
        // (7) GETDATA1を呼び出す
        server.GETDATA1(inRecord, outRecord);
        // (8) 応答データの取り出し
        this.textBox1.set_Text(outRecord.get_o_name().Trim());
      } catch (TP1ConnectorException exp) {
        // Connector .NETが検知したエラー
      } catch (TP1Exception exp) {
        // その他スタブなどが検知したエラー
      } catch (System.Exception exp) {
        // 予期しない例外
      }
      finally
      {
        // (9) コネクションをコネクションプールに戻す
        if (tc != null) tc.Dispose();
      }
    }
}

(7)　クライアントスタブの使用例（ASP.NET Webアプリケーション，Visual Basicの場合）

　
Imports System
Imports Hitachi.OpenTP1
Imports Hitachi.OpenTP1.Connector

Namespace MyCompany
  Public Class MyForm1
      Inherits System.Web.UI.Page
    …
    Private Sub Button1_Click(ByVal sender As System.Object, _
            ByVal e As System.EventArgs) Handles Button1.Click
      Dim tcm As TP1ConnectionManager
      Dim tc As TP1Connection
      Dim ret As Integer
      Dim ids(2) As String
      ' このボタンがクリックされたら
      ' OpenTP1<TP1Host1>のサービス要求を行う
      Try
      ' グローバル変数のアプリケーション状態から
      ' TP1ConnectionManagerを取得
        ' (1) TP1ConnectionManagerクラスの生成
        tcm = CType(Application("tcmTP1Host1"), _
                    TP1ConnectionManager)
        ' (2) TP1Connectionオブジェクトの取得
        tc = tcm.GetConnection()
        ' (3) クライアントスタブの生成
        Dim server As GYOUMU1Stub = New GYOUMU1Stub(tc, "SVGRP1")
        ' (4) RPC呼び出し形態
        server.Flags = RpcInfo.DCNOFLAGS
        ' (4) 最大応答待ち時間
        server.WatchTime = 180
        ' (5) 入力用カスタムレコードの生成
        Dim inRecord As in_data = New in_data
        ' (5) 出力用カスタムレコードの生成
        Dim outRecord As out_data = New out_data
        inRecord.i_basho(0) = 56  ' (6) 入力データの設定
        inRecord.i_basho(1) = 43  ' (6) 入力データの設定
        inRecord.i_basho(2) = 18  ' (6) 入力データの設定
        ' (7) GETDATA1を呼び出す
        server.GETDATA1(inRecord, outRecord)
        ' (8) 応答データの取り出し
        textBox1.Text = outRecord.o_name.Trim()
      Catch exp As TP1ConnectorException
        ' Connector .NETが検知したエラー
      Catch exp As TP1Exception
        ' その他スタブなどが検知したエラー
      Catch exp As Exception
        ' 予期しない例外
      Finally
        If Not(tc Is Nothing) Then
        ' (9) コネクションをコネクションプールに戻す
        tc.Dispose()
      End If
      End Try
    End Sub
  End Class
End Namespace

(8)　クライアントスタブの使用例（ASP.NET Webアプリケーション，C#，RPCデータのXMLマッピング機能を使用した場合）

　
using System;
using System.Xml;
using Hitachi.OpenTP1;
using Hitachi.OpenTP1.Connector;

namespace MyCompany
{
  public class MyForm1 : System.Web.UI.Page
  {
    …
    private void Button1_Click(object sender, System.EventArgs e)
    {
      TP1Connection tc = null;
      // このボタンがクリックされたら
      // OpenTP1<TP1Host1>のサービス要求を行う
      try {
        // グローバル変数のアプリケーション状態から
        // TP1ConnectionManagerを取得
        // (1) TP1ConnectionManagerクラスの生成
        TP1ConnectionManager tcm =
          (TP1ConnectionManager)this.Application["tcmTP1Host1"];
        // (2) TP1Connectionオブジェクトの取得
        tc = tcm.GetConnection();
        // (3) クライアントスタブの生成
        GYOUMU1Stub server = new GYOUMU1Stub(tc, "SVGRP1");
        // (4) RPC呼び出し形態
        server.Flags = RpcInfo.DCNOFLAGS;
        // (4) 最大応答待ち時間
        server.WatchTime = 180;
        // (5) 入力用カスタムレコードの生成
        XmlDocument inDoc = GetInputData();
        // (6) 入力データの設定
        inDoc.SelectSingleNode(
          "/in_data/i_basho[1]").InnerText = "56";
        // (6) 入力データの設定
        inDoc.SelectSingleNode(
          "/in_data/i_basho[2]").InnerText = "43";
        // (6) 入力データの設定
        inDoc.SelectSingleNode(
          "/in_data/i_basho[3]").InnerText = "18";
        // (7) GETDATA1ByXmlを呼び出す
        XmlDocument outDoc = server.GETDATA1ByXml(inDoc);
        // (8) 応答データの取り出し
        this.textBox1.Text =
          outDoc.SelectSingleNode("/out_data/o_name"
                                  ).InnerText.Trim();
      } catch (TP1ConnectorException exp) {
        // Connector .NETが検知したエラー
      } catch (TP1Exception exp) {
        // その他スタブなどが検知したエラー
      } catch (Exception exp) {
        // 予期しない例外
      }
      finally
      {
        // (9) コネクションをコネクションプールに戻す
        if (tc != null) tc.Dispose();
      }
    }
  }
}

(9)　クライアントスタブの使用例（ASP.NET Webアプリケーション，J#，RPCデータのXMLマッピング機能を使用した場合）

　
package MyCompany;
import System.*;
import System.Xml.*;
import Hitachi.OpenTP1.*;
import Hitachi.OpenTP1.Connector.*;

  public class MyForm1 extends System.Web.UI.Page
  {
    …
    private void Button1_Click(Object sender, System.EventArgs e)
    {
      TP1Connection tc = null;
      // このボタンがクリックされたら
      // OpenTP1<TP1Host1>のサービス要求を行う
      try {
      // グローバル変数のアプリケーション状態から
      // TP1ConnectionManagerを取得
        // (1) TP1ConnectionManagerクラスの生成
        TP1ConnectionManager tcm =
          (TP1ConnectionManager)this.get_Application().
                                 Get("tcmTP1Host1");
        // (2) TP1Connectionオブジェクトの取得
        tc = tcm.GetConnection();
        // (3) クライアントスタブの生成
        GYOUMU1Stub server = new GYOUMU1Stub(tc, "SVGRP1");
        // (4) RPC呼び出し形態
        server.set_Flags(RpcInfo.DCNOFLAGS);
        // (4) 最大応答待ち時間
        server.set_WatchTime(180);
        // (5) 入力用カスタムレコードの生成
        XmlDocument inDoc = GetInputData();
        // (6) 入力データの設定
        inDoc.SelectSingleNode(
          "/in_data/i_basho[1]").set_InnerText("56");
        // (6) 入力データの設定
        inDoc.SelectSingleNode(
          "/in_data/i_basho[2]").set_InnerText("43");
        // (6) 入力データの設定
        inDoc.SelectSingleNode(
          "/in_data/i_basho[3]").set_InnerText("18");
        // (7) GETDATA1ByXmlを呼び出す
        XmlDocument outDoc = server.GETDATA1ByXml(inDoc);
        // (8) 応答データの取り出し
        this.textBox1.set_Text(
        outDoc.SelectSingleNode("/out_data/o_name"
                                ).get_InnerText().Trim());
      } catch (TP1ConnectorException exp) {
        // Connector .NETが検知したエラー
      } catch (TP1Exception exp) {
        // その他スタブなどが検知したエラー
      } catch (System.Exception exp) {
        // 予期しない例外
      }
      finally
      {
        // (9) コネクションをコネクションプールに戻す
        if (tc != null) tc.Dispose();
      }
    }
}

(10)　クライアントスタブの使用例（ASP.NET Webアプリケーション，Visual Basic，RPCデータのXMLマッピング機能を使用した場合）

　
Imports System
Imports System.Xml
Imports Hitachi.OpenTP1
Imports Hitachi.OpenTP1.Connector

Namespace MyCompany
  Public Class MyForm1
      Inherits System.Web.UI.Page
    …
    Private Sub Button1_Click(ByVal sender As System.Object, _
            ByVal e As System.EventArgs) Handles Button1.Click
      Dim tcm As TP1ConnectionManager
      Dim tc As TP1Connection
      Dim ret As Integer
      Dim ids(2) As String
      Dim inDoc, outDoc  As XmlDocument
      ' このボタンがクリックされたら
      ' OpenTP1<TP1Host1>のサービス要求を行う
      Try
      ' グローバル変数のアプリケーション状態から
      ' TP1ConnectionManagerを取得
        ' (1) TP1ConnectionManagerクラスの生成
        tcm = CType(Application("tcmTP1Host1"), _
                    TP1ConnectionManager)
        ' (2) TP1Connectionオブジェクトの取得
        tc = tcm.GetConnection()
        ' (3) クライアントスタブの生成
        Dim server As GYOUMU1Stub = _
          New GYOUMU1Stub(tc, "SVGRP1")
        ' (4) RPC呼び出し形態
        server.Flags = RpcInfo.DCNOFLAGS
        ' (4) 最大応答待ち時間
        server.WatchTime = 180
        ' (5) 入力用カスタムレコードの生成
        inDoc = GetInputData()
        ' (6) 入力データの設定
        inDoc.SelectSingleNode( _
          "/in_data/i_basho[1]").InnerText = "56"
        ' (6) 入力データの設定
        inDoc.SelectSingleNode( _
          "/in_data/i_basho[2]").InnerText = "43"
        ' (6) 入力データの設定
        inDoc.SelectSingleNode( _
          "/in_data/i_basho[3]").InnerText = "18"
        ' (7) GETDATA1ByXmlを呼び出す
        outDoc = server.GETDATA1ByXml(inDoc)
        ' (8) 応答データの取り出し
        textBox1.Text = _
          outDoc.SelectSingleNode("/out_data/o_name" _
                                  ).InnerText.Trim()
        Catch exp As TP1ConnectorException
        ' Connector .NETが検知したエラー
        Catch exp As TP1Exception
        ' その他スタブなどが検知したエラー
        Catch exp As Exception
        ' 予期しない例外
      Finally
        If Not(tc Is Nothing) Then
        ' (9) コネクションをコネクションプールに戻す
        tc.Dispose()
      End If
      End Try
    End Sub
  End Class
End Namespace

(11)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにnormalを指定した場合1）

[図データ]

(12)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合1）

[図データ]

(13)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにnormalを指定した場合2）

[図データ]

(14)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合2）

[図データ]

(15)　XMLスキーマ例（クライアントスタブ生成コマンド（spp2cstub）の-Xオプションにdatasetを指定した場合3）

[図データ]

[目次][前へ][次へ]

[他社商品名称に関する表示]

All Rights Reserved. Copyright (C) 2006, 2009, Hitachi, Ltd.
