5.1.7　utomsgout（送信メッセージの編集出力）

(1)　名称

送信メッセージの編集出力

ページの先頭へ

(2)　形式

utomsgout〔{-i|-r 出力先ファイル名}〕〔-w〕〔{-o|-l}〕
          〔-f 関数名〕〔-n 番号〕〔-t 論理端末名称〕
          〔-s サービスグループ名〔,サービス名〕…〕
           MCF送信メッセージファイル名

ページの先頭へ

(3)　機能

オンラインテスタが出力した送信メッセージ情報を編集して，標準出力に出力します。ただし，-rオプションを指定した場合は，標準出力には出力しないで，指定したファイルに出力します。

指定したMCF送信メッセージファイルにOpenTP1が送信メッセージを出力中の場合，コマンドエラーとなります。

各オプションは，次のように分類されます。

• 出力形式を変更するためのオプション ： -i，-r

• 出力対象を限定するためのオプション ： -f，-l，-n，-o，-s，-t，-w

フラグ引数を持つオプションを重複して指定すると，あとに指定したオプションが有効になります。

ページの先頭へ

(4)　オプション

• -i

  送信メッセージの一覧を簡略した形式で表示します。

  -rオプションとは同時に指定できません。

• -r　出力先ファイル名　　〜〈パス名〉

  指定したメッセージを出力するファイルの名称を指定します。指定したメッセージは，MCF受信メッセージファイルのデータ形式で出力されます。出力先のファイルは，そのままMCF受信メッセージファイルとして使用できます。

  -iオプションとは同時に指定できません。

  -i，および-rオプションの指定を両方とも省略すると，セグメント情報と送信メッセージ情報を標準出力に出力します。

• -w

  -rオプションで出力していないメッセージだけを編集して出力します。

  このオプションの指定を省略すると，すべてのメッセージを編集して出力します。

• -o

  編集の対象となるメッセージの中で，いちばん古いメッセージを一つ出力する場合に指定します。

  -lオプションとは同時に指定できません。

  このオプションと-lオプションの指定を両方とも省略すると，すべてのメッセージを出力します。

• -l

  編集の対象となるメッセージの中で，いちばん新しいメッセージを一つ出力する場合に指定します。

  -oオプションとは同時に指定できません。

  このオプションと-oオプションの指定を両方とも省略すると，すべてのメッセージを出力します。

• -f　関数名

  特定の関数で取得したメッセージを出力する場合に指定します。指定できる関数名を次に示します。

  send：dc_mcf_send関数

  reply：dc_mcf_reply関数

  execap：dc_mcf_execap関数

  sendrecv：dc_mcf_sendrecv関数

  sendsync：dc_mcf_sendsync関数

  なお，MCFシミュレート機能では，dc_mcf_resend関数が発行されても送信メッセージは再送（再出力）されません。そのため，このオプションにdc_mcf_resend関数は指定できません。

• -n　番号

  出力するメッセージを番号で選択する場合に指定します。各メッセージの番号は，-iオプションで一覧表示して確認してください。

  -nオプションと，-i，-rオプション以外のオプションを同時に指定すると，-nオプションの指定が優先されます。

• -t　論理端末名称　　〜〈1〜8文字の識別子〉

  送信先の論理端末名称をキーにして出力する場合，その論理端末名称を指定します。

• -s　サービスグループ名　　〜〈1〜31文字の識別子〉

  サービス名　　〜〈1〜31文字の識別子〉

  特定のサービスで送信したメッセージ情報を出力する場合に，サービスグループ名とサービス名を一緒に指定します。このとき，サービスグループ名とサービス名の間を','（コンマ）で区切ります。

  サービスグループごとに，複数のサービスを指定できます。複数のサービスを指定する場合，サービス名とサービス名の間を','で区切ります。','の前後に空白などは入れないでください。

  サービス名だけでは指定できません。

  サービス名の指定を省略すると，指定したサービスグループにあるすべてのサービスの送信メッセージ情報を編集して出力します。

  このオプションの指定を省略すると，すべてのサービスグループにあるすべてのサービスで送信したメッセージ情報を出力します。

ページの先頭へ

(5)　コマンド引数

• MCF送信メッセージファイル名　　〜〈パス名〉

  送信メッセージを格納した，MCF送信メッセージファイルの名称を指定します。

ページの先頭へ

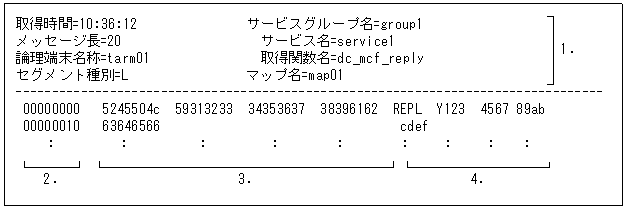

(6)　出力形式（-i，および-rオプションの指定を省略した場合）

1. 編集出力した送信メッセージの情報

   • 送信メッセージの取得時間（時：分：秒）

   • メッセージの長さ（10けた以内）

   • 論理端末名称（8文字以内）

   • メッセージを送信したサービスグループ名（31文字以内）

     サービスグループ名が不明の場合は，'****'を表示します。

   • メッセージを送信したサービス名（31文字以内）

     サービス名が不明の場合は，'****'を表示します。

   • 次の取得関数名のどれか

     dc_mcf_send関数

     dc_mcf_reply関数

     dc_mcf_execap関数

     dc_mcf_sendrecv関数

     dc_mcf_sendsync関数

   • 次のセグメント種別のどれか

     M：中間セグメント

     L：最終セグメント

   • マップ名

     マップ名がない場合は，'****'を表示します。

2. 相対ロケーション

3. ダンプ表示（16進数字）

4. アスキー文字表示

   文字表示できない場合は，'.'（ピリオド）で表示します。

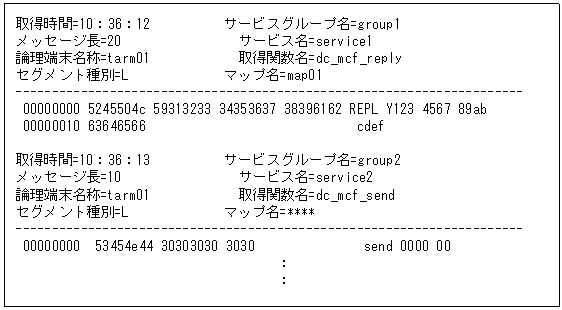

• -i，および-rオプションの指定を省略した場合の出力例



ページの先頭へ

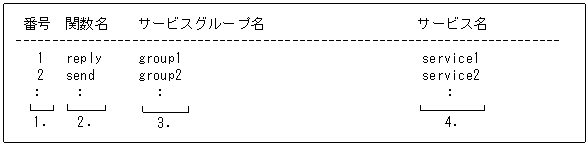

(7)　出力形式（-iオプションを指定した場合）

1. ファイル内のメッセージ番号

2. メッセージを送信した関数名

   send：dc_mcf_send関数

   reply：dc_mcf_reply関数

   execap：dc_mcf_execap関数

   sendrecv：dc_mcf_sendrecv関数

   sendsync：dc_mcf_sendsync関数

3. メッセージを送信したサービスグループ名（31文字以内）

   サービスグループ名が不明の場合は，'****'を表示します。

4. メッセージを送信したサービス名（31文字以内）

   サービス名が不明の場合は，'****'を表示します。

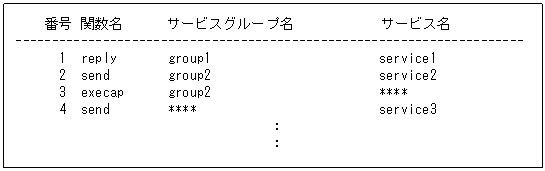

• -iオプションを指定した場合の出力例



ページの先頭へ

(8)　注意事項

• MCFシミュレート関数で取得する送信メッセージは，関数発行時点でMCF送信メッセージファイルに書き込まれます。ロールバックが発生しても，MCF送信メッセージファイル内の送信メッセージは残ります。

• utomsgoutコマンドの-rオプションで出力したメッセージのセグメント種別は，［M…］Lとなります。例えば，3セグメントで構成される論理メッセージを出力した場合F，M，Lとなるセグメント種別が，実際はM，M，Lと出力されます。M，M，Lと出力されても，このままオンラインテスタ，またはオフラインテスタの入力に使用できます。
