3.1.6 送受信手順の設定
XATMIでのUAPのシミュレートで,会話型のサービスを要求する際に必要になる,送受信の手順を設定します。送受信手順は,送受信制御ファイル(ファイル名は任意)に格納します。
送受信制御ファイルには,テスト対象のSPPにデータを送信するためのsend文と,テスト対象のSPPからデータを受信するためのrecv文を定義します。
なお,一度もデータを送受信しない場合でも,会話型のサービス要求時は必ず送受信制御ファイルを作成してください。
(1) 形式
(a) send文
△0send〔△1XATMI受信データファイル名〕
- (凡例)
-
△0:0個以上の空白文字,およびタブ
△1:1個以上の空白文字,およびタブ
(b) recv文
△0recv△1タイプ△1サブタイプまたはバッファ長〔△1フラグ〔,フラグ〕…〕
- (凡例)
-
△0:0個以上の空白文字,およびタブ
△1:1個以上の空白文字,およびタブ
(2) オペランド
(a) send文
-
send
定義名として,sendを指定します。
-
XATMI受信データファイル名 〜〈パス名〉
テスト対象のSPPが受信するデータを格納した,XATMI受信データファイルの名称を指定します。
この指定を省略した場合は,一つ前に定義したsend文で指定した,XATMI受信データファイルのデータが使用されます。最初に定義したsend文でこの指定を省略した場合は,エラーになります。
(b) recv文
-
recv
定義名として,recvを指定します。
-
タイプ 〜〈8文字の英大文字〉
受信バッファのタイプとして,次のどれかを指定します。
-
X_OCTET
-
X_COMMON
-
X_C_TYPE
-
-
サブタイプ 〜〈1〜31文字の英数字〉
タイプにX_COMMON,またはX_C_TYPEを指定した場合に,受信バッファのサブタイプを指定します。
-
バッファ長 〜〈10進数字〉
タイプにX_OCTETを指定した場合に,受信バッファ長を指定します。
-
フラグ
受信要求(tprecv関数を発行)する場合に設定する,次のフラグを指定します。
-
TPNOCHANGE
-
TPNOBLOCK
-
TPNOTIME
-
TPSIGRSTRT
フラグの指定が必要ない場合は指定しないでください。
複数の情報を指定する場合は,各情報を','(コンマ)で区切ります。','の前後には空白文字やタブを入れないでください。
-
(3) 定義例
# 送受信手順の定義 # 会話先のサービス名:service01 send sendfile1 recv X_OCTET 128 TPNOCHANGE send sendfile2 recv X_COMMON subtype1 TPNOTIME,TPSIGRSTRT #
(4) 注意事項
-
1行の長さは,改行コードを含めて512バイトまでです。
-
コメントを記述する場合は,行の先頭に'#'を記述します。'#'の前には空白文字,およびタブだけが指定できます。
また,送受信手順の定義の後ろには,コメントは記述できません。
-
send文とrecv文が一つも定義されてない場合でも,エラーにはなりません。ただし,utoxsppsvcコマンド実行時に,コネクションを確立した時点で処理が終了します。
-
utoxsppsvcコマンドでは,会話型のサービス要求時,送受信制御ファイルでの指定に従ってtpsend関数とtprecv関数を発行します。イベントTPEV_SVCSUCCまたはTPEV_SVCFAILが発生した場合は,それ以降のsend文やrecv文を無視して,コマンドが正常終了します。
-

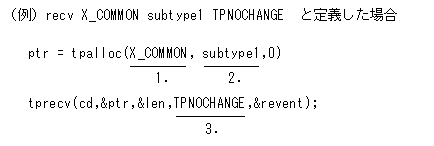

recv文での定義と,utoxsppsvcコマンドが発行するXATMI関数との関係を次に示します。
-
タイプ
-
サブタイプ
-
フラグ
-
