分散トランザクション処理機能 OpenTP1 解説
OpenTP1のUAPの概要について説明します。UAPについては,マニュアル「OpenTP1 プログラム作成の手引」を参照してください。OpenTP1のUAPを次に示します。
CUPについては,マニュアル「OpenTP1 クライアント使用の手引」を参照してください。
クライアント/サーバ型の通信で,UAPの業務処理を開始するクライアント専用のUAPをサービス利用プログラム(SUP)といいます。クライアント/サーバ型の通信では,すべての業務処理はSUPから開始します。
SUPでは,トランザクションの開始/終了の制御や,サーバUAPへのサービス要求ができます。
SUPは,OpenTP1の開始と同時に開始させることも,オンライン中にOpenTP1のコマンド(dcsvstartコマンド)で,任意の時期に開始させることもできます。このように,SUPは業務に応じた運用ができます。OpenTP1の開始と同時に開始させるかどうかは,ユーザサービス構成定義に指定します。
SUPの終了は,OpenTP1では制御していないので,業務終了後にSUP自身で終了するように作成します。
SUPはクライアント専用のUAPなので,サーバUAPとしてほかのUAPにサービスを提供できません。
クライアント/サーバ型の通信で,ユーザサーバとしてサービスを提供するサーバUAPをサービス提供プログラム(SPP)といいます。SPPでは,クライアントUAPからのサービス要求を処理します。また,トランザクションの開始,メッセージの送信もできます。
SPPは,OpenTP1の開始と同時にサービス要求を受け付けられる状態にすることも,オンライン中にOpenTP1のコマンド(dcsvstartコマンド)で,任意の時期に開始させることもできます。OpenTP1の開始と同時に開始させるかどうかは,ユーザサービス構成定義に指定します。
SPPを業務処理ごとに作成しておくことで,必要な業務をサービスとして提供できるので,拡張しやすいシステムを構築できます。
SPPからSPPへサービスを要求できるので,業務処理のネストを実現できます。
SUPとSPPの位置を次の図に示します。

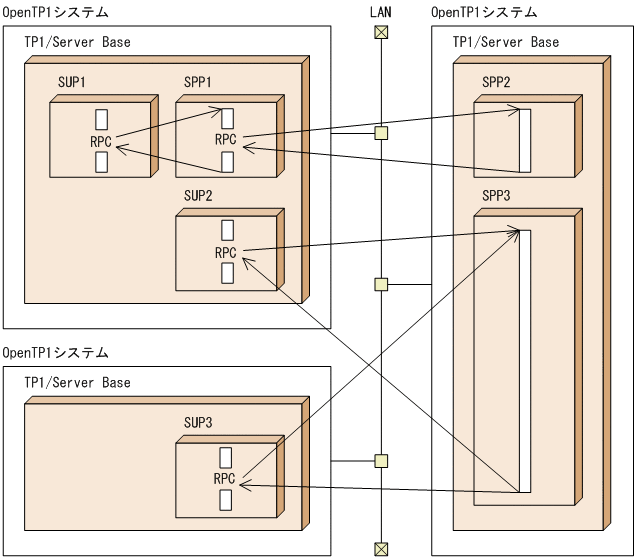

図2-8 SUPとSPPの位置
要求されるSPPのサービスに対応する処理を,関数として作成します。この一つ一つの関数を,C言語の場合はサービス関数,COBOL言語の場合はサービスプログラムといいます。個々に作成したサービス関数をまとめる関数を,C言語の場合はメイン関数,COBOL言語の場合はメインプログラムといいます。
UAPのソースプログラムをコンパイル/リンケージして,実行形式ファイルを作成します。リンケージの際に,各サービス関数の入り口点を定義したスタブを結合させます。
ただし,すべてのサービス関数をUAP共用ライブラリ化※してサービス関数動的ローディング機能を使う場合,スタブは不要です。サービス関数動的ローディング機能の詳細については,「3.8 サービス関数動的ローディング機能」を参照してください。
SPPの構造を,スタブを使う場合とサービス関数動的ローディング機能を使う場合に分けて,それぞれを以降の図に示します。UAPの作成方法については,マニュアル「OpenTP1 プログラム作成の手引」を参照してください。

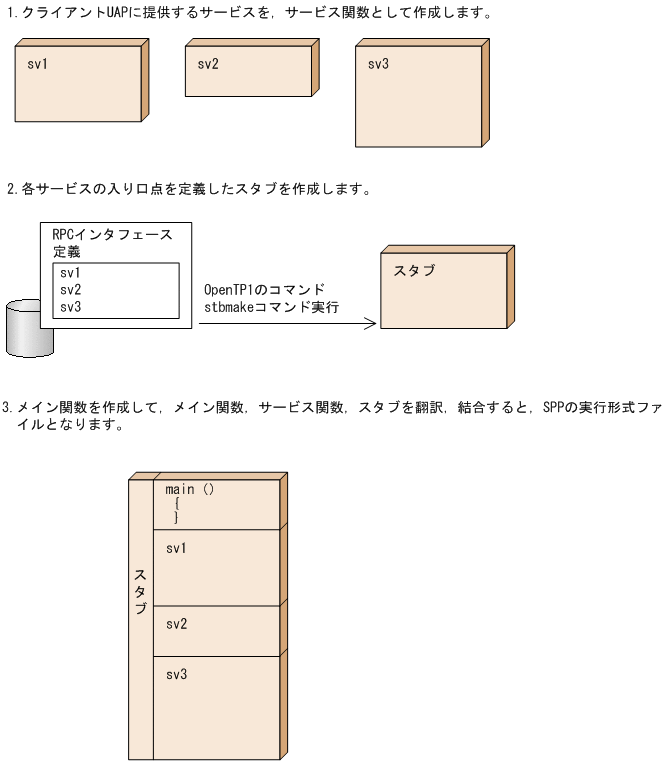

図2-9 SPPの構造(スタブを使う場合)

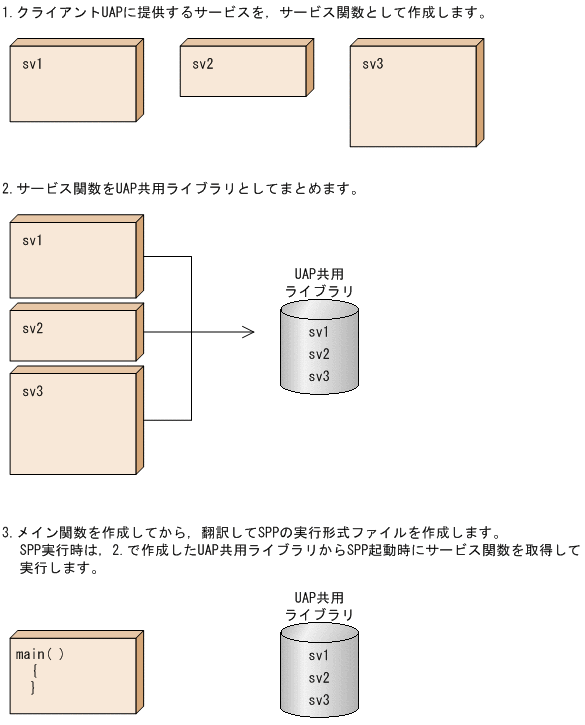

図2-10 SPPの構造(サービス関数動的ローディング機能を使う場合)
SPPの実行形式ファイルをサービスグループ名として,それぞれのサービス関数をサービス名として,ユーザサービス定義で指定します。サービス名はRPCインタフェース定義で指定した入り口点と対応づけます。
クライアントUAPからサービスを要求するときは,SPPのサービスグループ名とサービス名を設定します。
一つのSPPを別々のサービスグループとして開始することも,異なるサービスグループのサービス処理を同じサービス名で開始することもできます。
メッセージ送受信をする場合に使う,メッセージ処理専用のUAPをメッセージ処理プログラム(MHP)といいます。MHPでは,他システムからのメッセージを受信して,処理をします。
MHPでは,メッセージ送信/受信を始めとする,MCFで提供する各種サービスを使用できます。また,MHPからSPPへのサービス要求もできます。
MHPは,メッセージを受信したことを契機に業務処理を開始します。
MHPをOpenTP1の開始時から開始するかどうかは,ユーザサービス構成定義に指定します。MHPをOpenTP1の開始時に開始させる指定をすれば,オンライン開始からメッセージを受信できる状態になります。また,開始する指定でないMHPは,OpenTP1のコマンド(dcsvstartコマンド)で,任意の時期に開始できます。
MHPが稼働するノードは,TP1/Message Controlが前提です。
MHPの位置を次の図に示します。

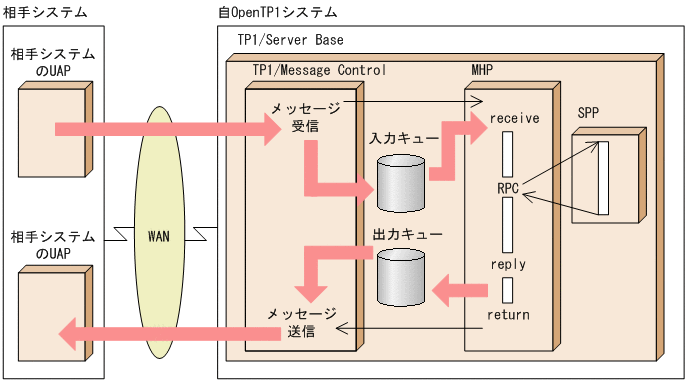

図2-11 MHPの位置
メッセージ送受信処理では,メッセージを処理するUAPの単位をアプリケーションといいます。アプリケーションに対応するMHPの処理を,関数として作成します。この一つ一つの関数を,C言語の場合はサービス関数,COBOL言語の場合はサービスプログラムといいます。個々に作成したサービス関数をまとめる関数を,C言語の場合はメイン関数,COBOL言語の場合はメインプログラムといいます。
MHPのソースプログラムをコンパイル/リンケージして,実行形式ファイルを作成します。リンケージの際に,各サービス関数の入り口点を定義したスタブを結合させます。スタブは,RPCインタフェース定義を作成したあと,stbmakeコマンドを実行して作成します。
ただし,すべてのサービス関数をUAP共用ライブラリ化※してサービス関数動的ローディング機能を使う場合,スタブは不要です。サービス関数動的ローディング機能の詳細については,「3.8 サービス関数動的ローディング機能」を参照してください。
MHPの構造を,スタブを使う場合とサービス関数動的ローディング機能を使う場合に分けて,それぞれを以降の図に示します。UAPの作成方法については,マニュアル「OpenTP1 プログラム作成の手引」を参照してください。

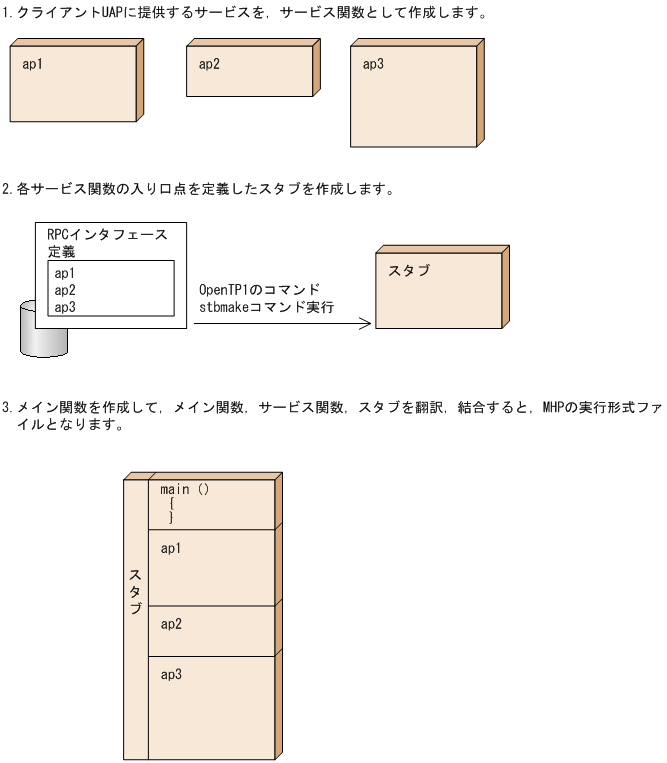

図2-12 MHPの構造(スタブを使う場合)

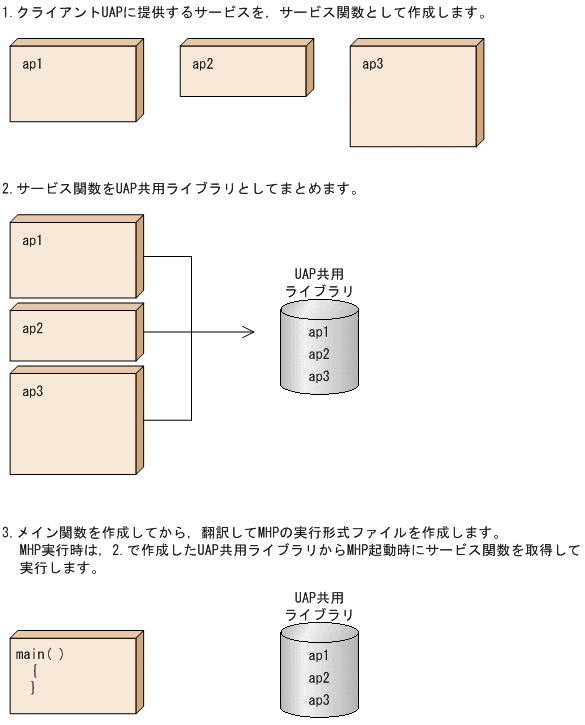

図2-13 MHPの構造(サービス関数動的ローディング機能を使う場合)
MHPの実行形式ファイルをサービスグループ名として,それぞれのサービス関数をサービス名として,ユーザサービス定義で指定します。サービス名はRPCインタフェース定義で指定した入り口点と対応づけます。
ユーザサービス定義で指定したサービス名は,MCFアプリケーション定義,アプリケーション属性定義で,アプリケーション名と対応づけます。このアプリケーション名を基に,受信したメッセージを処理します。
MHPのサービス(アプリケーション)には,メッセージを処理する形態別にアプリケーションの型を決めておきます。アプリケーションの型には次の三つがあります。
アプリケーションの型は,MCFアプリケーション定義,アプリケーション属性定義で指定します。
オフライン環境でDAMファイルにアクセスするUAPを作成できます。オフラインの業務をするUAPでは,OpenTP1開始前にDAMファイルを初期化する処理をします。
オフラインの業務をするUAPからは,DAMファイルの初期化処理以外のOpenTP1の機能(RPCやメッセージの処理)は使えません。
オフラインの業務をするUAPは,シェルから開始します。オフラインの業務をするUAPの開始,終了はユーザで管理します。
