1.3.2　上位アプリケーションとの連携例

〈この項の構成〉

(1)　システム起動処理

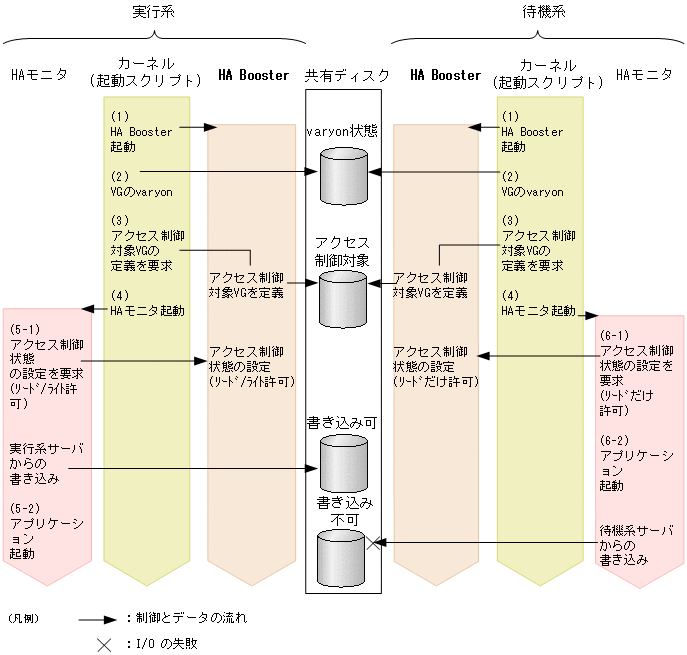

図1-6に，システム起動処理の流れを示します。実行系，待機系ともに，システムの起動スクリプトによって，以降の処理をします。

図1‒6　システム起動処理の流れ

(1)HA Boosterを起動

(2)共有ディスク上のVGをhabhd_varyonvgコマンドでvaryon状態に設定

(3)共有ディスク上のVGをhabhd_regvgコマンドで制御グループに登録

(4)HAモニタを起動

以降の処理は，実行系と待機系それぞれで起動したHAモニタが，HA Boosterの機能を用いて実施します。

(5)実行系

　(5-1)制御グループをリード／ライト共に許可状態に設定

　(5-2)HiRDBなどのアプリケーションを起動

(6)待機系

　(6-1)制御グループをリードだけ許可状態に設定

　(6-2)HiRDBなどのアプリケーションを起動

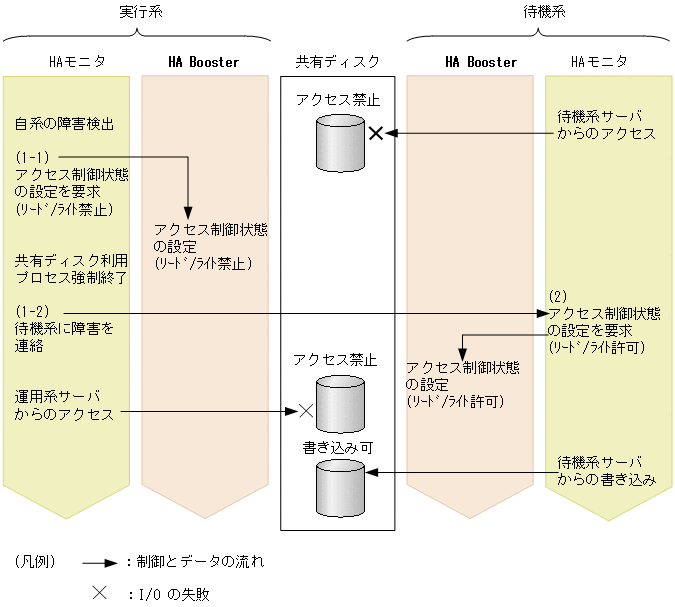

図1-7に，系切り替え処理の流れを示します。待機系が実行系の系障害を検出すると，HAモニタは次に示す手順によって系切り替えを実施します。

図1‒7　系切り替え処理の流れ

(1)実行系

　(1-1)切り替え対象のVGをリード／ライト禁止状態に設定

　(1-2)待機系にリセット完了の旨を通知

(2)待機系

実行系からのリセット完了受信後，HA Boosterで切り替え対象のVGをリード／ライト許可状態に設定
