1.3.1 VG制御機能の概要

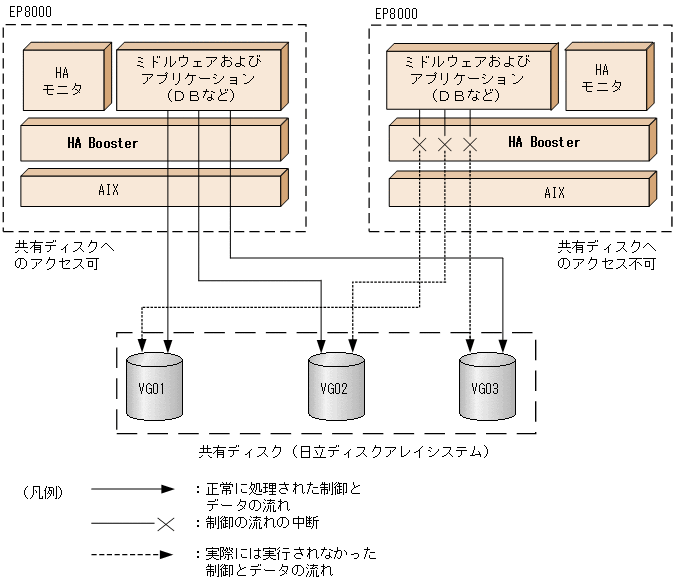

HA BoosterのVG制御機能の概要を図1-4に示します。HA Boosterは，二つのEP8000装置からオンライン状態（varyon状態）であるVGに対するアクセスを制御します。
|
|
![[図データ]](GRAPHICS/ZU010200.GIF)
通常は，実行系と待機系で共有するディスクの排他制御はvaryonvg/varyoffvgコマンドを利用し，片系からだけvaryonを行うことで実現しています。共有するディスクをHA Boosterの制御対象として定義することによって，あらかじめ両系からvaryonにした状態で排他制御ができ，フェイルオーバ時に必要だったvaryon完了までのオーバヘッドを削減できます。1.3.2(2)の図1-7中の(2)に相当する従来の処理（varyon）に要する時間が削減されます。
アクセス制御状態は上位アプリケーションによって管理され，系をまたがる排他は上位アプリケーションが責任を持ちます。制御グループの定義および定義解除は，上位アプリケーションまたはコンソールの操作者が行います。
HA Boosterが提供する機能を次に示します。
(1) アクセス制御対象VGの登録
HA Boosterは，VGを制御グループに分類し，制御グループを単位としてアクセス制御をします。登録可能な制御グループの数は50個（バージョン01-10以前は20個）であり，ユーザはVGを任意の制御グループに登録できます。登録可能なVGは全制御グループで4096個です。制御グループに登録されたVGは，登録先の制御グループのアクセス制御状態に従い，制御グループのアクセス制御状態が変化すると，個々のVGのアクセス制御状態も変化します。
(3) アクセス制御状態の変更
制御グループを単位としてアクセス制御状態を変更します。ユーザは制御グループごとにアクセス制御状態を設定できます。アクセス制御状態は表1-2の組み合わせであり，HA Boosterが起動した直後の初期状態はリード，ライト共に禁止の状態です。制御グループのアクセス制御状態を変更すると，このグループに登録されたすべてのVGがそのアクセス制御状態に従います。
|
組み合わせに対応したユーザコマンドのパラメタの値 |
リード |
ライト |
|---|---|---|
|
rw |
許可 |
許可 |
|
ro |
許可 |
禁止 |
|
disable |
禁止 |
禁止 |
リードまたはライトのアクセスを禁止したVGに対して，禁止された処理をすると，この処理はエラーとなって終了します。このときのerrno変数には「EFAULT」が設定されます。なおアクセス制御状態にかかわらずopen()サブルーチンによる新規ファイルディスクリプタの取得や，close()サブルーチンによる取得済みディスクリプタの破棄はできます。

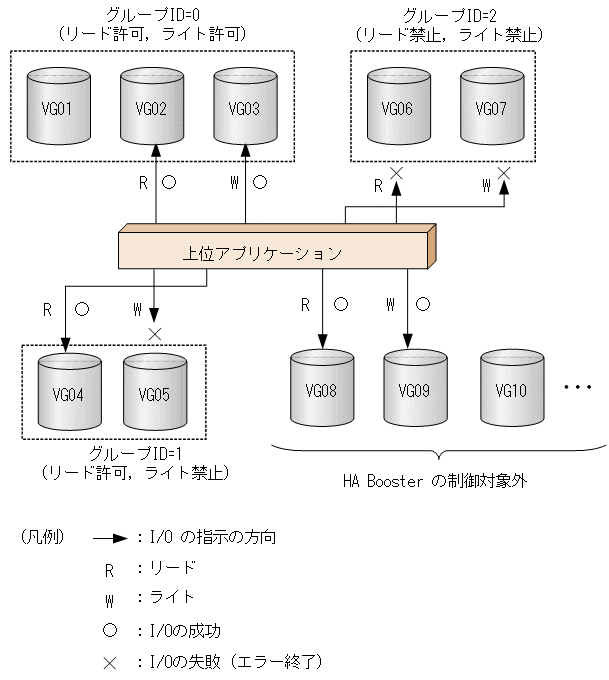

図1-5に示した例では，ID=0のグループをリード／ライト共に許可し，ID=1のグループをリードだけ許可し，ID=2のグループをリード／ライト共に禁止しています。
|
|
![[図データ]](GRAPHICS/ZU010300.GIF)
