7.7.16 HTTP連携でのJSON-XML変換機能使用時の障害対策
HTTP受付とHTTPアダプタでJSON-XML変換機能を使用する際にサービスプラットフォームが出力する障害情報には，次の種類があります。
-
メッセージログ
-
性能解析トレース
-
ユーザ電文トレース
これらのログおよびトレースについて，取得方法，出力形式，出力先などを説明します。
- 〈この項の構成〉
(1) メッセージログ
HTTP受付とHTTPアダプタのJSON-XML変換機能の運用時に出力されるメッセージログを出力します。
メッセージログの出力内容については，マニュアル「サービスプラットフォーム メッセージ」の「2.1 KDEC00001〜KDEC19999のメッセージ」を参照してください。
メッセージログの出力内容や出力先については，「7.4.1 メッセージログ」を参照してください。
(2) 性能解析トレース
性能解析トレースを取得するには設定が必要です。設定の詳細は，マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の「7.3 Management Serverを利用した性能解析トレースファイルの収集」を参照してください。
(a) 出力形式
性能解析トレースファイルに出力される形式は，J2EEサーバの性能解析トレースと同様です。詳細は，マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の「7.3 Management Serverを利用した性能解析トレースファイルの収集」を参照してください。
(b) 出力される内容
性能解析トレースファイルに出力される内容は，次に示す個所を参照してください。
-
HTTP受付の場合
-
HTTPアダプタの場合
(c) 性能解析トレースの取得ポイント
性能解析トレースの取得ポイントは，HTTP受付とHTTPアダプタの場合とで，次のように異なります。
-
HTTP受付の場合
HTTP受付の場合の性能解析トレースの取得ポイントを次の図に示します。

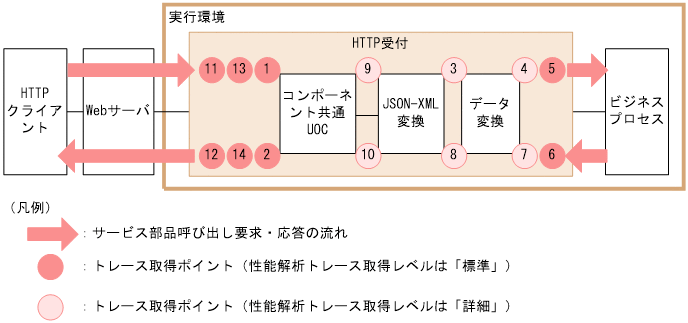

図7‒148 性能解析トレースの取得ポイント（HTTP連携でのJSON-XML変換機能（HTTP受付）） ![[図データ]](GRAPHICS/ZC080315.GIF)
イベントID，トレース取得ポイント，および性能解析トレース取得レベルを次の表に示します。表の「図中の番号」は，図中の番号と対応しています。
表7‒186 性能解析トレースの取得ポイント（HTTP連携でのJSON-XML変換機能（HTTP受付）） イベントID
図中の番号
トレース取得ポイント
レベル
0x9860
1
カスタム受付フレームワークの入口
A
0x9861
2
カスタム受付フレームワークの出口
A
0x9862
3
データ変換（要求電文）の呼び出し口
B
0x9863
4
データ変換（要求電文）の応答受信口
B
0x9864
5
HCSCメッセージ配送制御の呼び出し口
A
0x9865
6
HCSCメッセージ配送制御の応答受信口
A
0x9866
7
データ変換（応答電文）の呼び出し口
B
0x9867
8
データ変換（応答電文）の応答受信口
B
0x986E
9
カスタム受付フレームワークのJSON-XML変換（要求電文）の呼び出し口※1
B
0x986F
10
カスタム受付フレームワークのJSON-XML変換（応答電文）の応答受信口※2
B
0x9880
11
HTTP受付の入口
A
0x9881
12
HTTP受付の出口
A
0x9882
13
カスタム受付フレームワークの呼び出し口
A
0x9883
14
カスタム受付フレームワークの応答受信口
A
- （凡例）
-
A：「標準」であることを示します。
B：「詳細」であることを示します。
- 注※1
-
リクエスト処理時にJSON-XML変換を実行する場合だけ出力します。
- 注※2
-
レスポンス処理時にJSON-XML変換を実行する場合だけ出力します。
-
HTTPアダプタの場合
HTTPアダプタの場合の性能解析トレースの取得ポイントを次の図に示します。

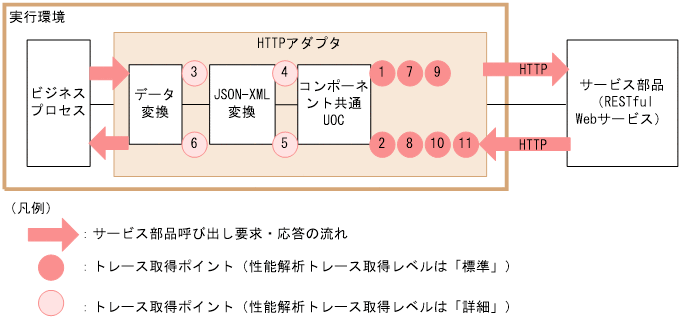

図7‒149 性能解析トレースの取得ポイント（HTTP連携でのJSON-XML変換機能（HTTPアダプタ）） ![[図データ]](GRAPHICS/ZC080316.GIF)
イベントID，トレース取得ポイント，および性能解析トレース取得レベルを次の表に示します。表の「図中の番号」は，図中の番号と対応しています。
表7‒187 性能解析トレースの取得ポイント（HTTP連携でのJSON-XML変換機能（HTTPアダプタ）） イベントID
図中の番号
トレース取得ポイント
レベル
0x9818
1
サービスアダプタ（CUSTOM）のサービス部品呼び出し口
A
0x9819
2
サービスアダプタ（CUSTOM）のサービス部品応答受信口
A
0x982A
3
カスタムアダプタ開発フレームワークのJSON-XML変換（要求電文）の呼び出し口※1
B
0x982B
4
カスタムアダプタ開発フレームワークのJSON-XML変換（要求電文）の応答受信口※1
B
0x982C
5
カスタムアダプタ開発フレームワークのJSON-XML変換（応答電文）の呼び出し口※2
B
0x982D
6
カスタムアダプタ開発フレームワークのJSON-XML変換（応答電文）の応答受信口※2
B
0x9890
7
HTTPアダプタの入口
A
0x9891
8
HTTPアダプタの出口
A
0x9892
9
HTTP要求送信時
A
0x9893
10
HTTPレスポンス完全受信時
A
0x9894
11
HTTPレスポンスヘッダ受信時
A
- （凡例）
-
A：「標準」であることを示します。
B：「詳細」であることを示します。
- 注※1
-
リクエスト処理時にJSON-XML変換を実行する場合だけ出力します。
- 注※2
-
レスポンス処理時にJSON-XML変換を実行する場合だけ出力します。
-
性能解析トレースの取得レベルの変更
詳細レベルの性能解析トレースを取得する場合は，cprflevelコマンドで性能解析トレースの取得レベルを変更し，HCSCサーバを再起動してください。変更対象の取得レベルは，インデックス2の1けた目の上位レイヤ（HCSCサーバ）の取得レベルです。
cprflevel -PrfChangeLevel ,0x40000000
cprflevelコマンドの詳細は，マニュアル「アプリケーションサーバ リファレンス コマンド編」を参照してください。
(3) ユーザ電文トレース
HTTP受付とHTTPアダプタでJSON-XML変換機能を使用した場合に出力されるユーザ電文トレースについて説明します。
(a) ユーザ電文トレースの取得ポイント
-
HTTP受付の場合
HTTP受付のJSON-XML変換機能では，ユーザ電文トレースの出力契機がNORMALの場合，トレース取得ポイントとして次の個所が追加されます。
-
リクエスト処理時のJSON-XML変換前（図中の番号5）
-
レスポンス処理時のJSON-XML変換後（図中の番号6）
HTTP受付のユーザ電文トレースの取得ポイントを次の図に示します。

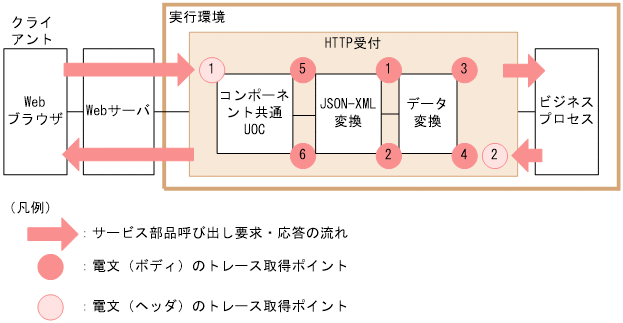

図7‒150 ユーザ電文トレースの取得ポイント（HTTP連携でのJSON-XML変換機能（HTTP受付）） ![[図データ]](GRAPHICS/ZC080317.GIF)
トレース取得ポイント，出力電文の種類，および詳細位置を次の表に示します。表の「図中の番号」は，図中の番号と対応しています。
表7‒188 ユーザ電文トレースの取得ポイント（HTTP連携でのJSON-XML変換機能（HTTP受付）） 図中の番号
トレース取得ポイント
出力電文
ユーザ電文トレース開始の詳細
取得ポイント
プロトコル種別
詳細位置
1
カスタム受付フレームワークの入口
リクエスタ側電文
URCP
CUSTM
IN
2
カスタム受付フレームワークの出口
リクエスタ側電文
URCP
CUSTM
OUT
3
データ変換（要求電文）の応答受信口※1
データ変換後の要求電文
URCP
CUSTM
RQA
4
データ変換（要求電文）の呼び出し口※2
データ変換後の応答電文
URCP
CUSTM
RSB
5
カスタム受付フレームワークのJSON-XML変換（要求電文）の呼び出し口※3
JSON-XML変換前の要求電文
URCP
CUSTM
JCB
6
カスタム受付フレームワークのJSON-XML変換（応答電文）の応答受信口※4
JSON-XML変換前の応答電文
URCP
CUSTM
JCA
-
- （凡例）
-
取得ポイント，プロトコル種別，詳細位置の出力内容の意味を次に示します。
-
URCP：ユーザ定義受付
-
CUSTM：カスタム受付
-
IN：カスタム受付フレームワークの入口
-
OUT：カスタム受付フレームワークの出口
-
RQA：データ変換（要求電文）の応答口
-
RSB：データ変換（応答電文）の呼び出し口
-
JCB：カスタム受付フレームワークのJSON-XML変換（要求電文）の呼び出し口
-
JCA：カスタム受付フレームワークのJSON-XML変換（応答電文）の応答口
-
- 注※1
-
リクエスト処理時にデータ変換を実行する場合だけ出力します。
- 注※2
-
レスポンス処理時にデータ変換を実行する場合だけ出力します。
- 注※3
-
リクエスト処理時にJSON-XML変換を実行する場合だけ出力します。
- 注※4
-
レスポンス処理時にJSON-XML変換を実行する場合だけ出力します。
-
HTTPアダプタの場合
HTTPアダプタのJSON-XML変換機能では，ユーザ電文トレースの出力契機がNORMALの場合，トレース取得ポイントとして次の個所が追加されます。
-
リクエスト処理時のJSON-XML変換の前（図中の番号5）
-
レスポンス処理時のJSON-XML変換の後（図中の番号6）
HTTPアダプタのユーザ電文トレースの取得ポイントを次の図に示します。

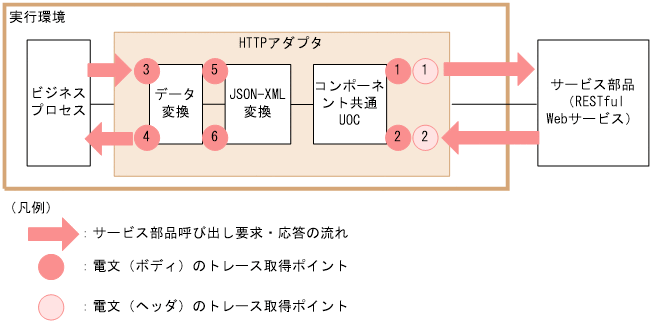

図7‒151 ユーザ電文トレースの取得ポイント（HTTP連携でのJSON-XML変換機能（HTTPアダプタ）） ![[図データ]](GRAPHICS/ZC080318.GIF)
トレース取得ポイント，出力電文の種類，および詳細位置を次の表に示します。表の「図中の番号」は，図中の番号と対応しています。
表7‒189 ユーザ電文トレースの取得ポイント（HTTP連携でのJSON-XML変換機能（HTTPアダプタ）） 図中の番号
トレース取得ポイント
出力電文
ユーザ電文トレース開始の詳細
取得ポイント
プロトコル種別
詳細位置
1
サービスアダプタ呼び出し前
サービス部品電文
SVC
CUSTM
CAL
2
サービスアダプタ応答後
サービス部品電文
SVC
CUSTM
RET
3
データ変換（要求電文）の呼び出し口※1
データ変換前の要求電文
CNVST
CUSTM
RQB
4
データ変換（応答電文）の応答受信口※2
データ変換後の応答電文
CNVST
CUSTM
RSA
5
カスタムアダプタ開発フレームワークのJSON-XML変換の呼び出し口※3
JSON-XML変換前の要求電文
CNVJS
CUSTM
JCB
6
カスタムアダプタ開発フレームワークのJSON-XML変換の応答受信口※4
JSON-XML変換前の応答電文
CNVJS
CUSTM
JCA
-
- （凡例）
-
取得ポイント，プロトコル種別，詳細位置の出力内容の意味を次に示します。
-
SVC：サービス部品呼び出し（サービスアダプタ内）
-
CNVST：サービスアダプタのデータ変換
-
CNVJS：JSON-XML変換（カスタムアダプタ開発フレームワークのJSON-XML間の変換時）
-
CUSTM：カスタムアダプタ
-
CAL：呼び出し（ビジネスプロセスやサービス呼び出し）
-
RET：応答受信（ビジネスプロセスやサービス呼び出しの応答）
-
RQB：サービスアダプタの要求時のデータ変換前
-
RSA：サービスアダプタの応答時のデータ変換後
-
JCB：カスタムアダプタ開発フレームワークのJSON-XML変換前
-
JCA：カスタムアダプタ開発フレームワークのJSON-XML変換後
-
- 注※1
-
リクエスト処理時にデータ変換を実行する場合だけ出力します。
- 注※2
-
レスポンス処理時にデータ変換を実行する場合だけ出力します。
- 注※3
-
リクエスト処理時にJSON-XML変換を実行する場合だけ出力します。
- 注※4
-
レスポンス処理時にJSON-XML変換を実行する場合だけ出力します。
