1.2.2　ネットワーク上の位置づけ

開発環境，運用環境および実行環境は，インターネットやイントラネットなどのネットワークを使って連結してシステムを構成します。

システム全体での運用環境および実行環境のネットワーク上の位置づけについて次の図に示します。なお，実行環境の構成は，運用の形態によって異なります。実行環境の構成については，「1.4　運用方針の決定」を参照してください。

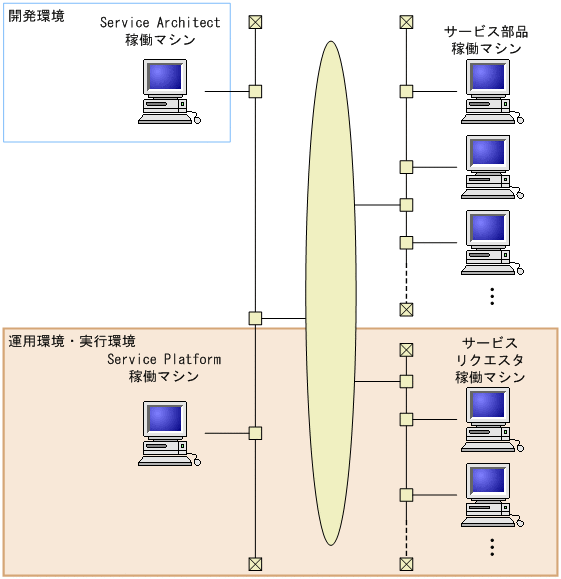

図1‒3　システム全体での運用環境および実行環境のネットワーク上の位置づけ

運用環境と実行環境は同じマシンに構築することを推奨します。

なお，開発環境は別のネットワーク上に構築することができます。

実行環境でのサービス部品の実行状態などの情報は，Service Platformが稼働しているマシンに構築したデータベースへ蓄積されます。

また，Service Platformが稼働しているマシンとネットワークで接続できる別マシン上に，データベースを構築することもできます。この場合，Service Platformが稼働しているマシンと，データベースを構築したマシンはLAN回線などで接続します。

なお，Service Platformが稼働しているマシンで使用するデータベースは，次の構成をとることができます。

クラスタ構成にしない場合: Service Platformに対して1つのデータベースを作成してください。また，データベースのスキーマをService Platformごとに分割することで，複数のService Platformを1つのデータベースで使用できます。
クラスタ構成にする場合: クラスタに対して1つのデータベースを作成し，複数のService Platformでデータベースを共有してください。
