10.9.4　ワーカの設定（リダイレクタを使用した場合）

(1)　機能概要

負荷分散値やリダイレクタで再利用するワーカとのコネクション数などのワーカの情報を設定します。

ページの先頭へ

(2)　表示手順

1. 運用管理ポータルで［論理サーバの環境設定］アンカーをクリックします。

2. 次のどちらか一方の操作をします。

   Webサーバの場合

   ［サーバビュー］タブ−［論理Webサーバ］−［Webサーバ］−［＜Webサーバ名＞］をクリックします。

   Webサーバクラスタの場合

   ［サーバビュー］タブ−［論理Webサーバ］−［Webサーバクラスタ］−［＜Webサーバクラスタ名＞］−［＜Webサーバ名＞］をクリックします。

3. ［ワーカ］タブをクリックします。

ページの先頭へ

(3)　操作手順

画面での操作手順を次に示します。

1. サーバの負荷分散値やリダイレクタで再利用するワーカとのコネクション数などを指定します。

2. HTTP Serverにエラーページの生成を委任する場合のエラーステータスコードを追加または削除する場合，次の操作をします。

   • 追加する場合は，論理サーバ名とエラーステータスコードを選択し，［追加］ボタンをクリックします。

   • 削除する場合は，論理サーバ名とエラーステータスコードを選択し，［削除］ボタンをクリックします。

   表示されるメッセージを確認したあと，［戻る］アンカーをクリックして，設定画面に戻ります。

3. ［適用］ボタンをクリックします。

   指定した情報が反映されます。

   エラーが表示された場合は，エラーの内容を確認して［戻る］アンカーをクリックします。指定した内容を見直し，再度［適用］ボタンをクリックします。

ページの先頭へ

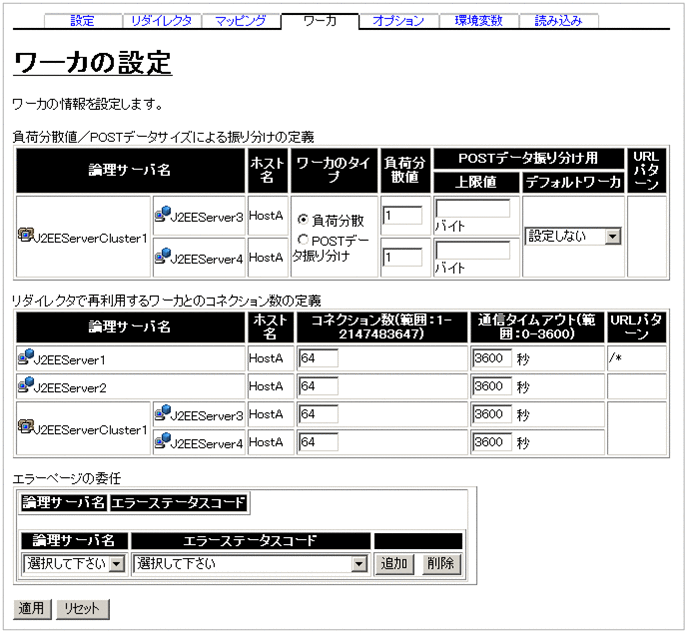

(4)　画面詳細

画面に表示される項目およびボタンについて説明します。

負荷分散値／POSTデータサイズによる振り分けの定義，リダイレクタで再利用するワーカとのコネクション数の定義

論理サーバ名

論理サーバ名が表示されます。V9互換モードではないJ2EEサーバも表示されます。V9互換モードではないJ2EEサーバは，リダイレクタによる連携ができません。

ホスト名

論理サーバが稼働するホスト名が表示されます。

ワーカのタイプ

論理サーバ名に表示されているクラスタのワーカのタイプ（workers.propertiesファイルのworker.＜ワーカ名＞.typeキー）を指定します。デフォルトは，「負荷分散」です。

• 負荷分散

  ラウンドロビン方式による振り分けで，論理サーバ名に表示されているクラスタをロードバランサ（ワーカ）として使用します。

• POSTデータ振り分け

  POSTデータサイズによる振り分けで，論理サーバ名に表示されているクラスタをPOSTリクエスト振り分けワーカとして使用します。

負荷分散値（負荷分散）

負荷分散による振り分けの場合に，論理サーバ名に表示されているサーバの負荷分散値（workers.propertiesファイルのworker.＜ワーカ名＞.lbfactorキー）を指定します。設定する値は0よりも大きい値を指定してください。なお，値に小数値を指定できます。デフォルトは，「1」です。

上限値（POSTデータ振り分け）

POSTデータサイズによる振り分けの場合に，論理サーバ名に表示されているサーバのPOSTデータサイズの上限値（workers.propertiesファイルのworker.＜ワーカ名＞.post_dataキー）を指定します。上限値には単位を指定できます。単位を指定する場合は，キロバイトのときは「K」または「k」を，メガバイトのときは「M」または「m」を指定値のあとに付けてください。単位を省略すると，バイトになります。単位を指定するかどうかによって，上限値に指定できる値が異なります。上限値に指定できる値の範囲を次の表に示します。

表10‒20　上限値に指定できる値の範囲

単位の指定	指定できる値の範囲
省略	1〜2147483648の整数
「K」または「k」	1〜2097152の整数
「M」または「m」	1〜2048の整数

論理サーバ名に表示されているサーバには，POSTデータサイズが上限値未満のリクエストが転送されます。

複数のサーバにリクエストを振り分けている場合，リクエストのPOSTデータサイズに最も近い上限値を指定しているサーバに，リクエストは転送されます。複数のサーバにリクエストを振り分ける場合は，次の点に注意して各サーバの上限値を指定してください。

• 各サーバの上限値には，同じ値を指定できません。同じ値を指定した場合は，エラーになります。

• デフォルトワーカに指定するサーバは，上限値を省略できます。デフォルトワーカに指定しないサーバには，必ず上限値を指定してください。デフォルトワーカに指定しないサーバで，上限値を省略した場合は，エラーになります。

なお，一つのサーバにリクエストを振り分ける場合は，そのサーバをデフォルトワーカに指定しても，必ず上限値を指定してください。上限値を省略した場合は，エラーになります。

デフォルトワーカ（POSTデータ振り分け）

POSTデータサイズによる振り分けの場合に，POSTデータサイズで振り分けられないリクエストを転送するサーバ（workers.propertiesファイルのworker.＜ワーカ名＞.default_workerキー）を指定します。POSTデータサイズで振り分けられないリクエストには，各サーバに指定した上限値の範囲に当てはまらないリクエストや，POSTデータサイズの情報がないリクエストなどがあります。

デフォルトワーカに指定するサーバは，メニューから論理サーバ名に表示されているクラスタ内のサーバを選択します。デフォルトワーカを指定しない場合は，「設定しない」を選択してください。

なお，「設定しない」を選択した場合，POSTデータサイズで振り分けられないリクエストは，エラーステータスコードが「400　Bad Request」のエラーとなります。

コネクション数

この機能は，対象のWebサーバをWindowsで実行する場合だけ有効です。

リダイレクタで再利用するワーカとのコネクション数（workers.propertiesファイルのworker.＜ワーカ名＞.cachesizeキー）を指定します。指定できる値は，1〜2147483647の整数です。ワーカとのコネクションは，この設定値以内の場合はリダイレクタ内に保持し，該当ワーカへの通信に再利用されます。接続先のJ2EEサーバ，またはWebコンテナサーバが終了するまで解放しません。リクエストの多重度が設定値を超えた場合は，設定値を超えたリクエストだけをリクエスト単位にワーカとのコネクションの確立，解放をします。デフォルトは，「64」です。

通信タイムアウト

レスポンスデータを待つ時間（workers.propertiesファイルのworker. ＜ワーカ名＞.receive_timeoutキー）を指定します。単位は「秒」です。0〜3600の整数で指定します。デフォルトは，「3600」です。

「0」を指定した場合，レスポンスを受け取るまで待ち続けます。

エラーページの委任

HTTP Serverにクライアントに返すエラーページの生成を委任する場合のエラーステータスコード（workers.propertiesファイルのworker. ＜ワーカ名＞.delegate_error_codeキー）を指定します。エラーステータスコードを指定できるワーカのタイプは「ajp13」だけです。ワーカタイプが「lb」のワーカに指定しても無視されます。

「論理サーバ名」から論理サーバ名を選択し，「エラーステータスコード」からエラーステータスコードを選択して指定します。「エラーステータスコード」には，指定できるエラーステータスコードが「エラーステータスコード（結果フレーズ）」の形式で表示されます。「論理サーバ名」にはV9互換モードではないJ2EEサーバも表示されます。V9互換モードではないJ2EEサーバは，リダイレクタによる連携ができないため，選択しないでください。選択すると設定が無効になります。

• ［追加］ボタン

  選択された論理サーバ名とエラーステータスコードを追加します。

• ［削除］ボタン

  選択された論理サーバ名とエラーステータスコードを削除します。

［適用］ボタン

指定した情報を反映します。

［リセット］ボタン

指定した情報をリセットします。
