10.9.3 マッピングの定義(リダイレクタを使用した場合)

[マッピングの定義]画面を次の図に示します。

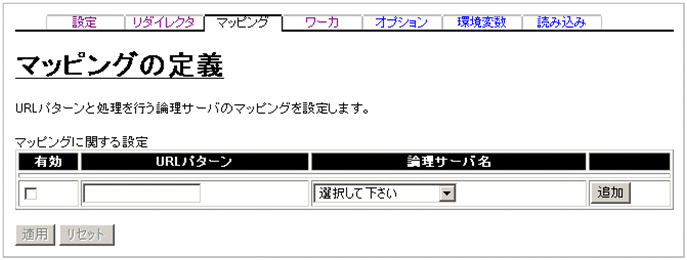

図10‒48 [マッピングの定義]画面

[図データ]

〈この項の構成〉

(1) 機能概要

URLパターンと処理をする論理サーバのマッピングを設定します。

(2) 表示手順

  1. 運用管理ポータルで[論理サーバの環境設定]アンカーをクリックします。

  2. 次のどちらか一方の操作をします。

    Webサーバの場合

    [サーバビュー]タブ−[論理Webサーバ]−[Webサーバ]−[<Webサーバ名>]をクリックします。

    Webサーバクラスタの場合

    [サーバビュー]タブ−[論理Webサーバ]−[Webサーバクラスタ]−[<Webサーバクラスタ名>]−[<Webサーバ名>]をクリックします。

  3. [マッピング]タブをクリックします。

(3) 操作手順

画面での操作手順を次に示します。

マッピングするURLパターンを追加する場合

  1. [URLパターン]に,URLパターン(mod_jk.confファイルのJkMountキーのURL)を入力します。

  2. [論理サーバ名]から,URLに対応したリダイレクト先の論理サーバを選択します。

  3. [追加]ボタンをクリックします。

    指定したURLパターンが指定されたワーカ名で追加されます。

    表示されるメッセージを確認したあと,[戻る]アンカーをクリックして,設定画面に戻ります。

    エラーが表示された場合は,エラーの内容を確認して[戻る]アンカーをクリックします。指定した内容を見直し,再度[追加]ボタンをクリックします。

マッピングするURLパターンの定義を変更する場合

  1. 必要に応じて,[URLパターン]に,変更後のURLパターンを入力します。

  2. 必要に応じて,[論理サーバ名]から,変更後の論理サーバを選択します。

  3. [適用]ボタンをクリックします。

    指定した内容が有効になります。

    エラーが表示された場合は,エラーの内容を確認して[戻る]アンカーをクリックします。指定した内容を見直し,再度[適用]ボタンをクリックします。

マッピングするURLパターンを削除する場合

  1. 削除したいURLパターンの[削除]ボタンをクリックします。

    URLパターンが削除されます。

    表示されるメッセージを確認したあと,[戻る]アンカーをクリックして,設定画面に戻ります。

    エラーが表示された場合は,エラーの内容を確認して[戻る]アンカーをクリックします。指定した内容を見直し,再度[削除]ボタンをクリックします。

(4) 画面詳細

画面に表示される項目およびボタンについて説明します。

マッピングに関する設定
有効

該当行のURLパターンの定義を設定ファイルに反映するかどうかを指定します。チェックした場合,URLパターンの定義が反映されます。チェックしない場合,URLパターンの定義は反映されません。

URLパターン

URLパターン(mod_jk.confファイルのJkMountキーのURL)が表示されます。一度追加したあとでも,このフィールドの内容を変更して[適用]ボタンをクリックすると内容が反映されます。空文字(空白だけも含む)にして[適用]ボタンをクリックすると,エラーになります。

論理サーバ名

URLに対応したリダイレクト先の論理サーバ(mod_jk.confファイルのJkMountキーのワーカ名,workers.propertiesファイルのworker.listキー,worker.<ワーカ名>.typeキー,worker.<ワーカ名>.portキー,worker.<ワーカ名>.hostキー,worker.<ワーカ名>.balanced_workersキー,worker.<ワーカ名>.post_size_workersキー)を選択します。変更する場合は,対象の論理サーバ名を選択し,[適用]ボタンをクリックすると反映されます。

V9互換モードではないJ2EEサーバも表示されますが,選択しないでください。V9互換モードではないJ2EEサーバを選択した場合,リクエストをJ2EEサーバに転送できず,リクエスト処理がエラーになります。

  • [追加]ボタン

    指定されたURLパターンを指定されたワーカ名で追加します。このとき「有効」はチェックされています。

  • [削除]ボタン

    マッピングするURLパターンを削除します。

[適用]ボタン

定義済みの情報を変更した場合,指定した内容が有効になります。

[リセット]ボタン

内容をリセットします。
