4.1.2　システム構成の設計手順

システム構成は，次の流れで設計します。

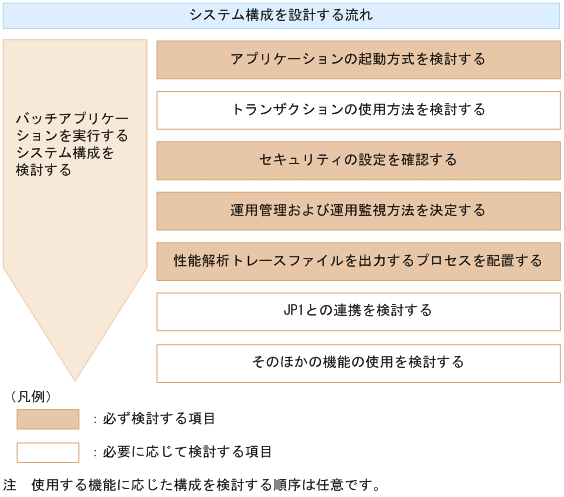

図4‒2　システム構成を設計する流れ（バッチアプリケーション実行基盤の場合）

〈この項の構成〉

(1)　アプリケーションの起動方式を検討する

バッチアプリケーションの起動方式を検討します。次の2種類から選択します。

バッチサーバ上で起動する

バッチサーバ上でJavaアプリケーションを起動する方式です。常駐型のJavaVMプロセスであるバッチサーバを使用することで，JavaVMの起動に掛かるオーバーヘッドを削減できます。また，CTMを利用すると，バッチサーバ上で動作するバッチアプリケーションの実行をスケジューリングできます。

また，バッチサーバ上で起動する場合，リソースアダプタとしてDB Connectorが使用できます。
cjclstartapコマンドを使用して個別に起動する

javaコマンドと同じようにJavaアプリケーションを起動する方式です。この方式の場合，バッチアプリケーションを実行するたびに，JavaVMの起動が必要です。

起動方式としてバッチサーバ上で起動することを選択した場合は，次の検討項目に進みます。なお，cjclstartapコマンドを使用することを選択した場合は，以降の検討項目は該当しません。

リソースと接続する場合は，トランザクションの使用方法を検討します。次の2種類から選択します。

DB Connectorを使用する

アプリケーションサーバが提供するリソースアダプタであるDB Connectorを使用する方法です。DB Connectorの機能として，コネクションプーリングやステートメントプーリングが使用できます。また，フルガーベージコレクションの発生を制御する機能も使用できます。なお，バッチサーバで管理できるトランザクションは，ローカルトランザクションです。
JDBCドライバを直接使用する

JDBCドライバが提供するAPIを使用して，トランザクション管理に必要な処理を実装する方法です。

DB Connectorを使用する場合のリソースアダプタとリソースの構成については，「3.3.2　リソースの種類とリソースアダプタ」を参照してください。ただし，バッチサーバの場合，接続できるリソースはデータベースだけです。

バッチサーバは，SecurityManagerによるセキュリティ保護を無効にして起動します。

性能解析トレースファイルを出力するためのプロセスであるPRFデーモン（パフォーマンストレーサ）の配置を確認します。PRFデーモンは，バッチサーバごとに配置します。

運用管理および運用監視を実行するためのプロセスであるManagement Serverの配置を確認します。バッチアプリケーション実行基盤では，バッチサーバと同じマシンに配置します（ホスト単位管理モデルを使用します）。

バッチアプリケーションの実行をJP1/AJSのジョブとして自動投入する場合は，JP1との連携方法を検討します。

使用する機能に応じて，次の構成を検討してください。

サーバ間連携をする構成

バッチアプリケーションからJ2EEサーバ上のEnterprise Beanを呼び出す場合に検討します。「3.5　サーバ間での連携を検討する」を参照してください。
クラスタソフトウェアを使用した障害時の系切り替えをする構成

バッチサーバを系切り替えの対象にする場合に検討します。

次の説明を参照してください。
- 「3.11.1　アプリケーションサーバの実行系と待機系を1:1にする構成（トランザクションサービスを使用しない場合）」
- 「3.11.4　アプリケーションサーバの実行系と待機系を相互スタンバイにする構成」
参照先の記述のうち，「J2EEサーバ」は「バッチサーバ」に読み替えてください。
