4.5.1　論理ユーザサーバを配置するには

論理ユーザサーバを使用すると，ユーザが定義する任意のプロセスをManagement Serverで運用管理できるようになります。

Smart Composer機能の場合は，論理ユーザサーバを簡易構築定義ファイルで定義します。また，運用管理ポータルでは論理ユーザサーバを定義できませんが，定義された論理ユーザサーバに対して起動，停止および運用監視の操作ができます。運用管理ポータルで論理ユーザサーバを使用する場合は，論理ユーザサーバをファイルで定義したあと，運用管理コマンドでそのファイルを基に論理ユーザサーバを設定します。

• システム構成例

  論理ユーザサーバを配置するシステムの構成例を次の図に示します。ここでは，「4.1　Webサーバを別ホストに配置してマシン性能を向上するシステムの構築」で構築したシステムに論理ユーザサーバを配置します。

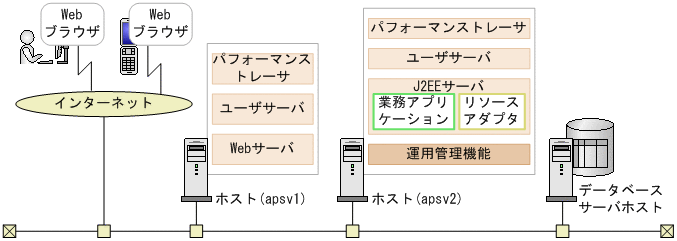

  図4‒9　論理ユーザサーバを配置するシステムの構成例

  例題で使用する設定内容を次の表に示します。

  表4‒29　例題で使用する設定内容（論理ユーザサーバの配置）

  分類	項目	設定例
  システム全体	簡易構築定義ファイルの名称	MyWebSystemDef.xml
  	Webシステムの名称	MyWebSystem
  	サービスユニットの名称	unit1
  Webサーバを配置するホスト	ホストの名称	apsv1
  	IPアドレス（管理IPアドレス）※	192.168.100.11
  	論理ユーザサーバの名称	UserServer1
  J2EEサーバを配置するホスト	ホストの名称	apsv2
  	IPアドレス（管理IPアドレス）※	192.168.100.12
  	論理ユーザサーバの名称	UserServer2

  注※　ネットワークが単一構成の場合，IPアドレスは，業務IPアドレスと管理IPアドレスの両方を兼ねます。

• 実施する作業と作業の要否

  論理ユーザサーバに配置するシステムの構築時に実施する作業と作業の要否を，利用する構築ツールごとに次の表に示します。

  表4‒30　論理ユーザサーバを配置するシステムの構築時に実施する作業と作業の要否（運用管理ポータル利用時）

  論理ユーザサーバを配置するシステムの構築時に実施する作業	作業の要否	作業の実施条件	参照先マニュアル	参照個所
  データベースの準備	△	データベースに接続する場合	このマニュアル	2.1.1
  データベースの環境の設定（Oracleの設定）	△	データベース（Oracle）に接続する場合		4.1.2
  Component Container管理者の設定（UNIXの場合）	△	OSがUNIXの場合で一般ユーザに操作権限を与えるとき		4.1.3
  Application Serverのインストール	○	必ず実施（OSがWindowsの場合）		2.2.2
  		必ず実施（OSがAIXの場合）		2.2.3
  		必ず実施（OSがLinuxの場合）		2.2.4
  データベースに接続するための製品のインストール	△	データベースに接続する場合		2.2.5
  アプリケーションサーバでサポートしているシンボリックリンク（UNIXの場合）	△	OSがUNIXの場合		4.1.5
  データベース接続環境の設定	△	データベース（HiRDB）に接続する場合		4.1.6
  		データベース（Oracle）に接続する場合		4.1.7
  		データベース（SQL Server）に接続する場合		4.1.8
  システムの環境変数の設定	○	必ず実施		4.1.11
  論理サーバの環境変数の設定	△	インストール時の環境変数を変更する場合		4.1.12
  運用管理機能の構築	○	必ず実施	運用管理ポータル	2.2
  運用管理エージェントの起動	○	必ず実施		4.1.2
  Management Serverの起動	○	必ず実施		4.1.2
  システム環境の設定	○	必ず実施		3.2
  システム環境のセットアップ	○	必ず実施
  論理ユーザサーバの設定	○	必ず実施		3.2.4
  システムの起動（論理サーバの起動）	○	必ず実施		4.1.2
  リソースアダプタの設定	△	リソースアダプタ（DB Connector）によるリソース接続をする場合		3.3
  		リソースアダプタ（DB Connector以外）によるリソース接続をする場合
  リソースアダプタの開始	△	リソースアダプタによるリソース接続をする場合		4.1.2
  業務アプリケーションの設定と開始	○	必ず実施		3.4，4.1.2

  （凡例）

  運用管理ポータル：マニュアル「アプリケーションサーバ 運用管理ポータル操作ガイド」を示します。

  ○：必ず実施する作業です。

  △：作業の実施条件を満たす場合に実施する作業です。

  表4‒31　論理ユーザサーバを配置するシステムの構築時に実施する作業と作業の要否（Smart Composer機能利用時）

  論理ユーザサーバを配置するシステムの構築時に実施する作業	作業の要否	作業の実施条件	参照個所
  データベースの準備	△	データベースに接続する場合	2.1.1
  データベースの環境の設定（Oracleの設定）	△	データベースがOracleの場合	4.1.2
  Component Container管理者の設定（UNIXの場合）	△	OSがUNIXの場合で一般ユーザに操作権限を与えるとき	4.1.3
  Application Serverのインストール	○	必ず実施（OSがWindowsの場合）	2.2.2
  		必ず実施（OSがAIXの場合）	2.2.3
  		必ず実施（OSがLinuxの場合）	2.2.4
  データベースに接続するための製品のインストール	△	データベースに接続する場合	2.2.5
  アプリケーションサーバでサポートしているシンボリックリンク（UNIXの場合）	△	OSがUNIXの場合	4.1.5
  データベース接続環境の設定	△	データベースがHiRDBの場合	4.1.6
  		データベースがOracleの場合	4.1.7
  		データベース（SQL Server）に接続する場合	4.1.8
  システムの環境変数の設定	○	必ず実施	4.1.11
  論理サーバの環境変数の設定	△	インストール時の環境変数を変更する場合	4.1.12
  運用管理機能の構築	○	必ず実施	4.1.14
  運用管理エージェントの起動	○	必ず実施	4.1.17
  Management Serverの起動	○	必ず実施	4.1.18
  システム環境の設定（簡易構築定義ファイルの設定）	○	必ず実施	4.1.20，4.5.2
  システム環境の構築（セットアップ）	○	必ず実施	4.1.23
  システムの起動	○	必ず実施	4.1.24
  リソースアダプタの設定	△	DB Connectorによる接続の場合	4.1.26
  		DB Connector以外による接続の場合	4.1.27
  リソースアダプタの開始	△	リソースと接続する場合	4.1.28
  業務アプリケーションの設定と開始	○	必ず実施	4.1.29

  （凡例）

  ○：必ず実施する作業です。

  △：作業の実施条件を満たす場合に実施する作業です。
