HTTP受付とHTTPアダプタでJSON-XML変換機能を使用する際にサービスプラットフォームが出力する障害情報には,次の種類があります。
これらのログおよびトレースについて,取得方法,出力形式,出力先などを説明します。
HTTP受付とHTTPアダプタのJSON-XML変換機能の運用時に出力されるメッセージログを出力します。
メッセージログの出力内容については,マニュアル「サービスプラットフォーム メッセージ」の「2.1 KDEC00001〜KDEC19999のメッセージ」を参照してください。
メッセージログの出力内容や出力先については,「7.4.1 メッセージログ」を参照してください。
性能解析トレースを取得するには設定が必要です。設定の詳細は,マニュアル「アプリケーションサーバ 機能解説 保守/移行編」の「7.3 Management Serverを利用した性能解析トレースファイルの収集」を参照してください。
性能解析トレースファイルに出力される形式は,J2EEサーバの性能解析トレースと同様です。詳細は,マニュアル「アプリケーションサーバ 機能解説 保守/移行編」の「7.3 Management Serverを利用した性能解析トレースファイルの収集」を参照してください。
性能解析トレースファイルに出力される内容は,次に示す個所を参照してください。
性能解析トレースの取得ポイントは,HTTP受付とHTTPアダプタの場合とで,次のように異なります。

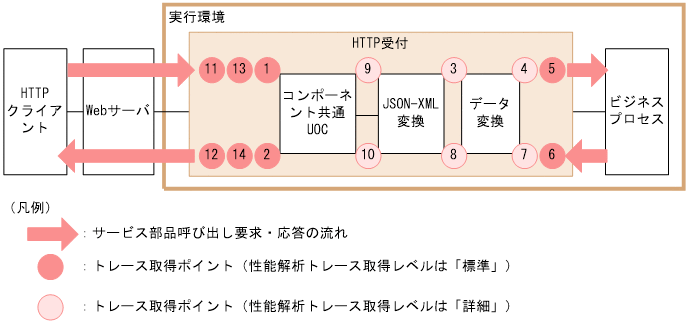

図7-142 性能解析トレースの取得ポイント(HTTP連携でのJSON-XML変換機能(HTTP受付))
イベントID,トレース取得ポイント,および性能解析トレース取得レベルを次の表に示します。表の「図中の番号」は,図中の番号と対応しています。表7-177 性能解析トレースの取得ポイント(HTTP連携でのJSON-XML変換機能(HTTP受付))
イベントID | 図中の番号 | トレース取得ポイント | レベル |
---|---|---|---|
0x9860 | 1 | カスタム受付フレームワークの入口 | A |
0x9861 | 2 | カスタム受付フレームワークの出口 | A |
0x9862 | 3 | データ変換(要求電文)の呼び出し口 | B |
0x9863 | 4 | データ変換(要求電文)の応答受信口 | B |
0x9864 | 5 | HCSCメッセージ配送制御の呼び出し口 | A |
0x9865 | 6 | HCSCメッセージ配送制御の応答受信口 | A |
0x9866 | 7 | データ変換(応答電文)の呼び出し口 | B |
0x9867 | 8 | データ変換(応答電文)の応答受信口 | B |
0x986E | 9 | カスタム受付フレームワークのJSON-XML変換(要求電文)の呼び出し口※1 | B |
0x986F | 10 | カスタム受付フレームワークのJSON-XML変換(応答電文)の応答受信口※2 | B |
0x9880 | 11 | HTTP受付の入口 | A |
0x9881 | 12 | HTTP受付の出口 | A |
0x9882 | 13 | カスタム受付フレームワークの呼び出し口 | A |
0x9883 | 14 | カスタム受付フレームワークの応答受信口 | A |

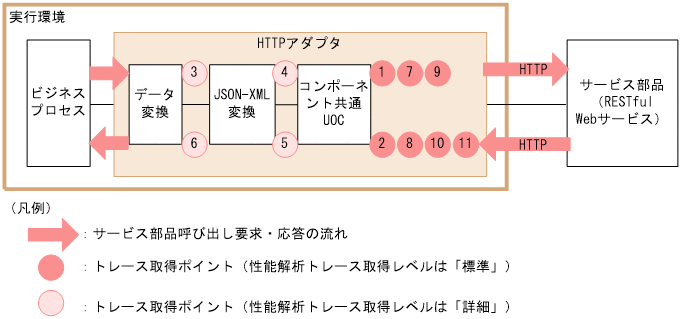

図7-143 性能解析トレースの取得ポイント(HTTP連携でのJSON-XML変換機能(HTTPアダプタ))
イベントID,トレース取得ポイント,および性能解析トレース取得レベルを次の表に示します。表の「図中の番号」は,図中の番号と対応しています。表7-178 性能解析トレースの取得ポイント(HTTP連携でのJSON-XML変換機能(HTTPアダプタ))
イベントID | 図中の番号 | トレース取得ポイント | レベル |
---|---|---|---|
0x9818 | 1 | サービスアダプタ(CUSTOM)のサービス部品呼び出し口 | A |
0x9819 | 2 | サービスアダプタ(CUSTOM)のサービス部品応答受信口 | A |
0x982A | 3 | カスタムアダプタ開発フレームワークのJSON-XML変換(要求電文)の呼び出し口※1 | B |
0x982B | 4 | カスタムアダプタ開発フレームワークのJSON-XML変換(要求電文)の応答受信口※1 | B |
0x982C | 5 | カスタムアダプタ開発フレームワークのJSON-XML変換(応答電文)の呼び出し口※2 | B |
0x982D | 6 | カスタムアダプタ開発フレームワークのJSON-XML変換(応答電文)の応答受信口※2 | B |
0x9890 | 7 | HTTPアダプタの入口 | A |
0x9891 | 8 | HTTPアダプタの出口 | A |
0x9892 | 9 | HTTP要求送信時 | A |
0x9893 | 10 | HTTPレスポンス完全受信時 | A |
0x9894 | 11 | HTTPレスポンスヘッダ受信時 | A |
cprflevel -PrfChangeLevel ,0x40000000
HTTP受付とHTTPアダプタでJSON-XML変換機能を使用した場合に出力されるユーザ電文トレースについて説明します。

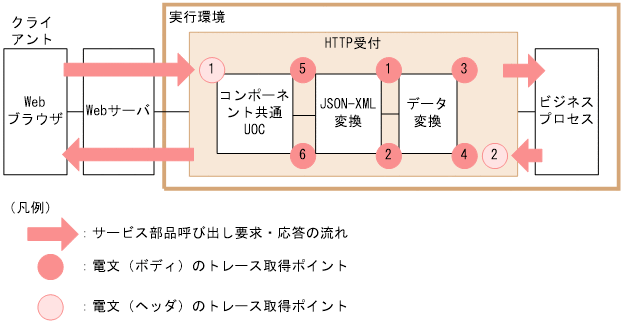

図7-144 ユーザ電文トレースの取得ポイント(HTTP連携でのJSON-XML変換機能(HTTP受付))
トレース取得ポイント,出力電文の種類,および詳細位置を次の表に示します。表の「図中の番号」は,図中の番号と対応しています。表7-179 ユーザ電文トレースの取得ポイント(HTTP連携でのJSON-XML変換機能(HTTP受付))
図中の番号 | トレース取得ポイント | 出力電文 | ユーザ電文トレース開始の詳細 | ||
---|---|---|---|---|---|
取得ポイント | プロトコル種別 | 詳細位置 | |||
1 | カスタム受付フレームワークの入口 | リクエスタ側電文 | URCP | CUSTM | IN |
2 | カスタム受付フレームワークの出口 | リクエスタ側電文 | URCP | CUSTM | OUT |
3 | データ変換(要求電文)の応答受信口※1 | データ変換後の要求電文 | URCP | CUSTM | RQA |
4 | データ変換(要求電文)の呼び出し口※2 | データ変換後の応答電文 | URCP | CUSTM | RSB |
5 | カスタム受付フレームワークのJSON-XML変換(要求電文)の呼び出し口※3 | JSON-XML変換前の要求電文 | URCP | CUSTM | JCB |
6 | カスタム受付フレームワークのJSON-XML変換(応答電文)の応答受信口※4 | JSON-XML変換前の応答電文 | URCP | CUSTM | JCA |

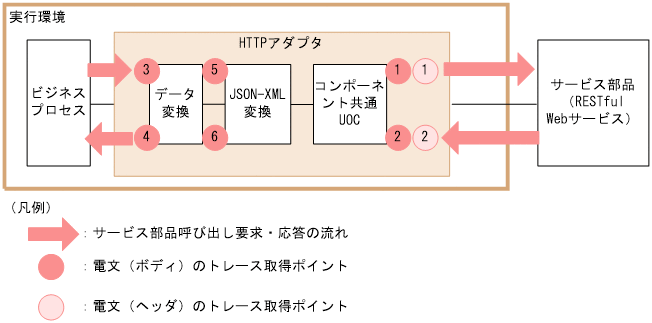

図7-145 ユーザ電文トレースの取得ポイント(HTTP連携でのJSON-XML変換機能(HTTPアダプタ))
トレース取得ポイント,出力電文の種類,および詳細位置を次の表に示します。表の「図中の番号」は,図中の番号と対応しています。表7-180 ユーザ電文トレースの取得ポイント(HTTP連携でのJSON-XML変換機能(HTTPアダプタ))
図中の番号 | トレース取得ポイント | 出力電文 | ユーザ電文トレース開始の詳細 | ||
---|---|---|---|---|---|
取得ポイント | プロトコル種別 | 詳細位置 | |||
1 | サービスアダプタ呼び出し前 | サービス部品電文 | SVC | CUSTM | CAL |
2 | サービスアダプタ応答後 | サービス部品電文 | SVC | CUSTM | RET |
3 | データ変換(要求電文)の呼び出し口※1 | データ変換前の要求電文 | CNVST | CUSTM | RQB |
4 | データ変換(応答電文)の応答受信口※2 | データ変換後の応答電文 | CNVST | CUSTM | RSA |
5 | カスタムアダプタ開発フレームワークのJSON-XML変換の呼び出し口※3 | JSON-XML変換前の要求電文 | CNVJS | CUSTM | JCB |
6 | カスタムアダプタ開発フレームワークのJSON-XML変換の応答受信口※4 | JSON-XML変換前の応答電文 | CNVJS | CUSTM | JCA |
