7.4.5 デバッグ情報

デバッグ情報の取得を設定した場合,出力されるデバッグ情報は次の3つの部分で構成されます。

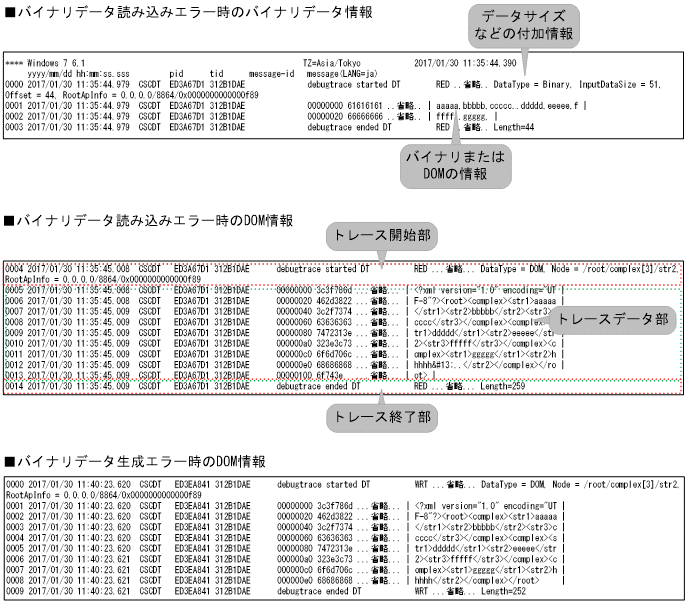

デバッグ情報の出力形式を次に示します。

[図データ]

この項は,取得されたユーザ電文トレース(デバッグ情報)の確認方法について説明します。デバッグ情報の取得方法については,「7.3.1(5) デバッグ情報の取得方法」を参照してください。

注意
デバッグ情報は電文の内容をファイルに出力します。そのため,情報漏洩などのセキュリティ上の問題が発生しないよう,取り扱いに注意してください。
<この項の構成>
(1) ユーザ電文トレース(デバッグ情報)の出力先
(2) ユーザ電文トレース(デバッグ情報)開始の出力形式と出力される内容
(3) ユーザ電文トレース(デバッグ情報)データの出力形式と出力される内容
(4) ユーザ電文トレース(デバッグ情報)終了の出力形式と出力される内容
(5) ユーザ電文トレース(デバッグ情報)の出力契機
(6) ユーザ電文トレース(デバッグ情報)の取得ポイント
(7) 詳細情報メッセージの出力

(1) ユーザ電文トレース(デバッグ情報)の出力先

ユーザ電文トレース(デバッグ情報)の出力先を次に示します。

(a) データ変換APIの実行時に出力されるデバッグ情報

ユーザ電文トレース(デバッグ情報)は,usrconf.properties(J2EEサーバ用ユーザプロパティファイル)のcsc.dt.debugtrace.filepathプロパティで指定されたパスへ出力されます。ファイル名を次に示します。

<グループ名>には,データ変換APIのインスタンス(グループ)の名称が付加されます。

<面数>には,usrconf.properties(J2EEサーバ用ユーザプロパティファイル)で設定した面数が付加されます。

(b) HCSCサーバでのデータ変換時に出力されるデバッグ情報

ユーザ電文トレース(デバッグ情報)は,HCSCサーバランタイム定義ファイルのtelegramtrace-filepathプロパティで指定されたパスへ出力されます。なお,指定したパスが存在しない場合,またはパスが誤っていた場合は,省略値の出力先にトレースが出力されます。

ファイル名を次に示します。

<面数>には,HCSCサーバランタイム定義ファイルで設定した面数が付加されます。

(c) csctransformコマンドまたはcscbinaryparseコマンドの実行時に出力されるデバッグ情報

ユーザ電文トレース(デバッグ情報)は,各コマンドで指定されたパスへ出力されます。ファイル名を次に示します。


cscdebug_dtcommand_<面数>.log


<面数>には面数が付加されます。面数の最大は16,1面当たりの最大サイズは2147483647バイトです。面数の最大値,最大サイズ,ローテーション方式は変更できません。

(2) ユーザ電文トレース(デバッグ情報)開始の出力形式と出力される内容

(a) 出力形式

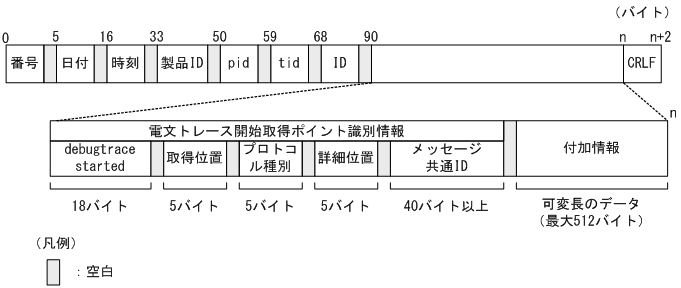

ユーザ電文トレース(デバッグ情報)開始の出力形式を次の図に示します。

図7-30 ユーザ電文トレース(デバッグ情報)開始の出力形式

[図データ]

(b) 出力される内容

ユーザ電文トレース(デバッグ情報)開始に出力される内容を次の表に示します。

表7-51 ユーザ電文トレース(デバッグ情報)開始に出力される内容

項目 内容
番号 トレースレコードの出力通番が表示されます。
日付 トレースレコードの取得日付(yyyy/mm/dd形式)が出力されます。
時刻 トレースレコードの取得時刻(hh:mm:ss.SSS形式)が,ローカル時刻でミリ秒単位に出力されます。
製品ID 製品を特定するための識別子が出力されます。
  • CSCDT:CSCデータ変換
pid プロセスを識別するためのIDが出力されます。
tid スレッドを識別するためのIDが出力されます。
ID 表示されません。
電文トレース開始取得ポイント識別情報 電文トレース開始 ユーザ電文トレース開始を示す文字列「debugtrace started」が出力されます。
取得位置 トレースの取得ポイント情報(取得位置)が出力されます。
  • DT:データ変換処理
プロトコル種別 表示されません。
詳細位置 トレースの取得ポイント情報(詳細位置)が出力されます。
  • RED:バイナリデータの読込処理
  • WRT:バイナリデータの生成処理
メッセージ共通ID 表示されません。
付加情報 次の付加情報が出力されます。

(a) バイナリデータの場合
  • データ種別(Binary)
  • 入力データ全体のサイズ
  • エラー時の読込位置(オフセット)
  • ルートアプリケーション情報※1

(b) DOMの場合
  • データ種別(DOM)
  • エラー発生時に処理していたノードの絶対パス※2
  • ルートアプリケーション情報※1
CRLF レコード終端符号が出力されます。

注※1
csctransformコマンドおよびcscbinaryparseコマンドのデバッグ情報には出力されません。

注※2
同名の要素が複数存在する場合は,パスの該当部分には要素の出現位置を1から始まる添字で次のように出力します。
 例)ノード名[要素の出現位置]
なお,バイナリデータ読み込み処理完了後にバイナリデータが残っていた場合は,Nodeタグは出力されません。

(3) ユーザ電文トレース(デバッグ情報)データの出力形式と出力される内容

データ変換基盤では,エラー発生までに処理した電文の情報をデバッグ情報としてユーザ電文トレースに出力できます。

デバッグ情報で出力される内容を次に示します。

表7-52 デバッグ情報で出力される内容

出力タイミング 出力されるデバッグ情報 用途
バイナリデータの読込時(バイナリデータ→DOMの変換) 読み込みが完了したバイナリデータ,およびDOMの情報 処理中のデータに不正なデータが存在した場合,内容を確認できます。
入力データ全体のサイズ 入力データの不正な個所を特定できます。
入力データに対する現在の読み込み位置(エラーが発生した際の読み込み位置)
エラー発生時に処理していたノードの絶対パス
ルートアプリケーション情報 同じルートアプリケーション情報をメッセージログから引き当てることで,エラー原因のメッセージ出力個所を特定できます。
バイナリデータの生成時(DOM→バイナリデータの変換) エラーが起きたノードまでのDOMの情報 処理中のデータに不正なデータが存在した場合,内容を確認できます。
エラー発生時に処理していたノードの絶対パス 入力データの不正な個所を特定できます。
ルートアプリケーション情報 同じルートアプリケーション情報をメッセージログから引き当てることで,エラー原因のメッセージ出力個所を特定できます。

なお,デバッグ情報に出力されたノードがエラーの原因とは限らないため,前後のノードの情報と,それに対応するバイナリデータも参照してください。
(a) 出力形式

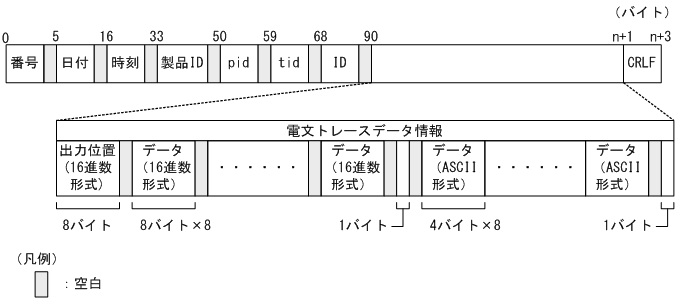

ユーザ電文トレース(デバッグ情報)データの出力形式を次の図に示します。

図7-31 ユーザ電文トレース(デバッグ情報)データの出力形式

[図データ]

(b) 出力される内容

ユーザ電文トレース(デバッグ情報)データに出力される内容を次の表に示します。なお,デバッグ情報がない場合(バイナリ,DOMのデータ長が0またはnullの場合)は,トレースデータを出力しません。

表7-53 ユーザ電文トレース(デバッグ情報)データに出力される内容

項目 内容
番号 トレースレコードの出力通番が表示されます。
日付 トレースレコードの取得日付(yyyy/mm/dd形式)が出力されます。
時刻 トレースレコードの取得時刻(hh:mm:ss.SSS形式)が,ローカル時刻でミリ秒単位に出力されます。
製品ID 製品を特定するための識別子が出力されます。
  • CSCDT:CSCデータ変換
pid プロセスを識別するためのIDが出力されます。
tid スレッドを識別するためのIDが出力されます。
ID 表示されません。
電文トレースデータ情報 出力位置(16進数形式) ユーザ電文の先頭からのオフセット値(16進数形式)が出力されます。
データ(16進数形式) ユーザ電文(バイナリデータまたはDOM)の内容が16進数形式で出力されます。
データ(ASCII形式) ユーザ電文(バイナリデータまたはDOM)の内容がASCII形式で出力されます。
0x20〜0x7Eの場合はASCII文字,それ以外の場合はピリオド(.)が出力されます。
CRLF レコード終端符号が出力されます。

(4) ユーザ電文トレース(デバッグ情報)終了の出力形式と出力される内容

(a) 出力形式

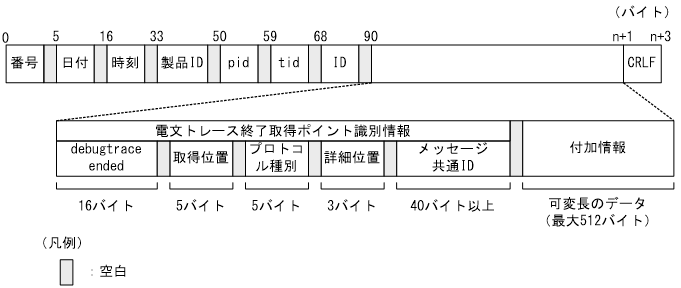

ユーザ電文トレース(デバッグ情報)終了の出力形式を次の図に示します。

図7-32 ユーザ電文トレース(デバッグ情報)終了の出力形式

[図データ]

付加情報のデータ長の上限は目安です。上限値を超えても切り捨てられないで出力されます。

(b) 出力される内容

ユーザ電文トレース(デバッグ情報)終了に出力される内容を次の表に示します。

表7-54 ユーザ電文トレース(デバッグ情報)終了に出力される内容

項目 内容
番号 トレースレコードの出力通番が表示されます。
日付 トレースレコードの取得日付(yyyy/mm/dd形式)が出力されます。
時刻 トレースレコードの取得時刻(hh:mm:ss.SSS形式)が,ローカル時刻でミリ秒単位に出力されます。
製品ID 製品を特定するための識別子が出力されます。
  • CSCDT:データ変換基盤
pid プロセスを識別するためのIDが出力されます。
tid スレッドを識別するためのIDが出力されます。
ID 表示されません。
電文トレース終了取得ポイント識別情報 電文トレース終了 ユーザ電文トレース終了を示す文字列「debugtrace ended」が出力されます。
取得位置 トレースの取得ポイント情報(取得位置)が出力されます。
  • DT:データ変換処理
プロトコル種別 表示されません。
詳細位置 トレースの取得ポイント情報(詳細位置)が出力されます。
  • RED:バイナリデータの読込処理
  • WRT:バイナリデータの生成処理
メッセージ共通ID 表示されません。
付加情報 付加情報として,ユーザ電文の長さが10進数形式で出力されます。ユーザ電文がない場合は「null」,0バイトの場合は「0」が出力されます。
CRLF レコード終端符号が出力されます。

(5) ユーザ電文トレース(デバッグ情報)の出力契機

デバッグ情報の出力契機は,機能ごとに次のように異なります。

(a) データ変換APIの実行時に出力されるデバッグ情報

データ変換APIでのバイナリデータの変換処理中にエラーが発生した場合,デバッグ情報が出力されます。

(b) HCSCサーバでのデータ変換時に出力されるデバッグ情報

HCSCサーバのデータ変換時のデバッグ情報を出力する場合(HCSCサーバランタイム定義ファイルのtelegramtrace-triggerプロパティに「DTERR」を指定した場合),デバッグ情報は次のタイミングで出力されます。

表7-55 ユーザ電文トレース(デバッグ情報)の出力契機と出力内容

タイミング 出力されるデバッグ情報
バイナリデータの読込処理(バイナリからDOMへの変換)時 エラー発生までに処理した電文(バイナリ,DOM)の情報
バイナリデータの生成処理(DOMからバイナリへの変換)時 エラー発生までに処理した電文(DOM)の情報
(c) csctransformコマンドまたはcscbinaryparseコマンドの実行時に出力されるデバッグ情報

csctransformコマンドまたはcscbinaryparseコマンドの実行時にエラーが発生した場合,デバッグ情報が出力されます。

(6) ユーザ電文トレース(デバッグ情報)の取得ポイント

ユーザ電文トレース(デバッグ情報)のデバッグ情報を出力する場合の取得ポイントを説明します。

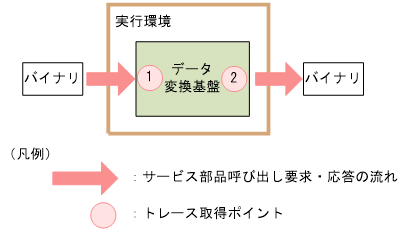

バイナリデータのデータ変換処理の解析エラー発生時に関して,ユーザ電文トレース(デバッグ情報)のトレース取得ポイントを次の図に示します。

図7-33 ユーザ電文トレース(デバッグ情報)の取得ポイント(バイナリデータのデータ変換処理の解析エラー発生時)

[図データ]

トレース取得ポイントを次の表に示します。表の「図中の番号」は,上の図の中の番号と対応しています。

表7-56 ユーザ電文トレース(デバッグ情報)取得ポイント(バイナリデータのデータ変換処理の解析エラー発生時)

図中の番号 トレース取得ポイント
1 バイナリデータの読込処理のエラー発生個所
2 バイナリデータの生成処理のエラー発生個所

(7) 詳細情報メッセージの出力

バイナリデータ変換処理でエラーが発生した場合,デバッグ情報の出力可否に関係なく,詳細情報メッセージ(KDEC40312-I,KDEC40313-I)がメッセージログに出力されます。

詳細情報メッセージには次に示す情報が出力されるため,入力データの不正な個所の特定に利用できます。

また,詳細情報メッセージの出力個所の前後には,エラーの原因を示す例外メッセージが出力されているため,あわせて確認してください。
