「付録D.4　ビジネスプロセスを出力する」で出力したBPELファイルをサービスプラットフォームの開発環境に取り込みます。

1. ツリービューのサービス定義一覧で右クリックして「ビジネスプロセス追加」を選択します。

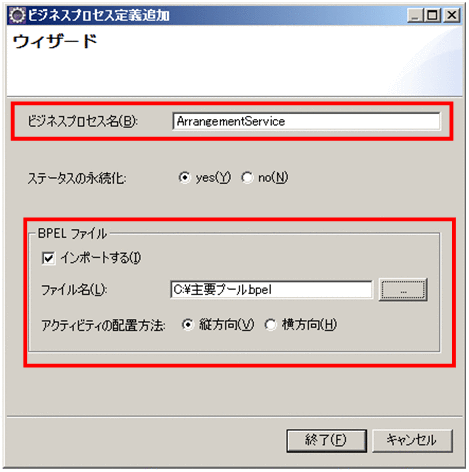

   ビジネスプロセス定義追加ウィザードが表示されます。

2. ビジネスプロセス名と出力したBPELファイルを指定します。




3. ［終了］ボタンをクリックします。

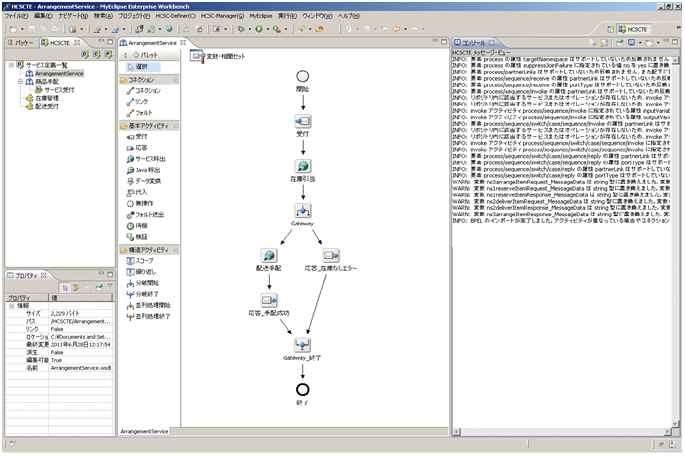

   BPELファイルのインポートが終わると，上流設計ツールから引き継いだビジネスプロセスが表示されます。




   ここでは，次のようにBPMN要素が変換されています。


   表D-10　BPMN要素の変換結果

   項番	BPMN要素	ビジネスプロセスの要素
   1	「受付」開始ノード	「受付」受付アクティビティ
   2	「在庫引当」タスク	「在庫引当」サービス呼出アクティビティ
   3	排他ゲートウェイ	「Gateway」分岐開始アクティビティ 「Gateway_終了」分岐終了アクティビティ
   4	「配送手配」タスク	「配送手配」サービス呼出アクティビティ
   5	「応答_手配成功」終了ノード	「応答_手配成功」応答アクティビティ
   6	「応答_在庫なしエラー」終了ノード	「応答_在庫なしエラー」応答アクティビティ

4. コンソールビューにインポートのログが表示されているので，BPELファイルが正しく取り込まれているかを確認します。
   ログに出力された問題の解決方法については，「付録C.4　上流設計ツール利用時のトラブルシューティング」を参照してください。
