HCSCコンポーネントを停止してHCSCサーバから削除する一連の処理の流れを次の図に示します。なお,図の2.〜4.は,ユーザが開発環境で操作すると,自動的に実行されます。

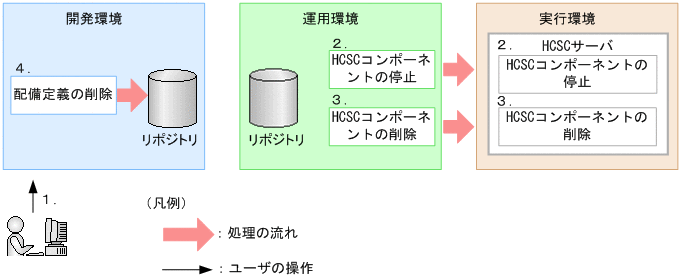

図7-6 停止から削除までの処理の流れ
- ユーザは開発環境で,一括実行を実施します。
- 実行環境のHCSCサーバで稼働しているHCSCコンポーネントが停止されます。
- 実行環境のHCSCサーバからHCSCコンポーネントが削除されます。
- 開発環境でHCSCコンポーネントの配備定義が削除され,リポジトリ内のシステム構成定義が更新されます。
(2) 操作対象となるHCSCコンポーネント
選択したHCSCコンポーネントを停止してHCSCサーバから削除する場合と,すべてのHCSCコンポーネントを停止してHCSCサーバから削除する場合とで,操作対象となるHCSCコンポーネントが異なります。なお,ここでいう操作対象とは,停止から削除までの一連の処理が実行されるHCSCコンポーネントのことです。
- 選択したHCSCコンポーネントを停止してHCSCサーバから削除する場合
- 開発環境で選択したHCSCコンポーネントが操作対象となります。選択したHCSCコンポーネントがビジネスプロセスの場合,そのビジネスプロセスに定義されているユーザ定義受付も操作対象に含まれます。選択したHCSCコンポーネントに定義されているビジネスプロセスおよびサービスアダプタは,操作対象に含まれません。
- ビジネスプロセスを選択した場合に操作対象となるHCSCコンポーネントの範囲を次の図に示します。

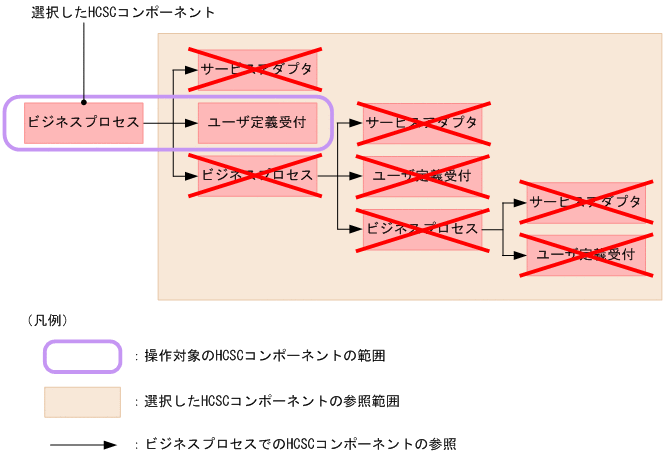

図7-7 操作対象となるHCSCコンポーネントの範囲(ビジネスプロセスを選択した場合)
- なお,ここでの「HCSCコンポーネントの参照」とは,ユーザ定義受付の追加とサービス呼出アクティビティでの指定によって,ほかのHCSCコンポーネントを使用することです。
- 注意
- ユーザ定義受付は,開発環境でビジネスプロセスと同時に処理されるため,ユーザ定義受付だけを操作対象にすることはできません。
- すべてのHCSCコンポーネントを停止してHCSCサーバから削除する場合
- HCSCサーバに配備したすべてのHCSCコンポーネント,および開発環境で配備定義したすべてのHCSCコンポーネントが操作対象になります。
