Cosminexus V9 BPM/ESB基盤 サービスプラットフォーム 開発ガイド 基本開発編

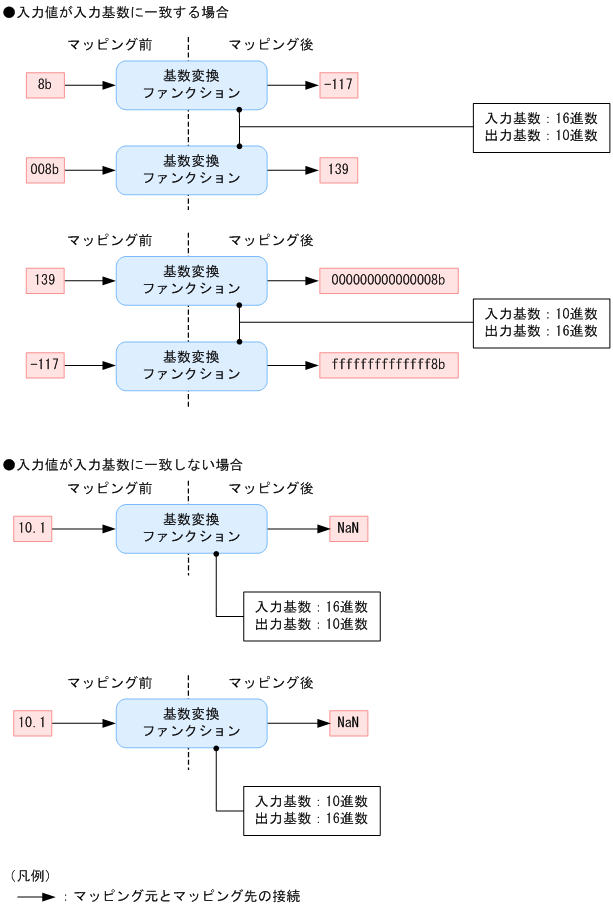

入力値を入力基数で指定した基数であるものとし,入力値を出力基数に指定した基数に変換します。入力値が入力基数で指定した基数以外の場合は,エラーの値(NaN)を返します。入力値が64ビットを超える場合,64ビットより上位ビットを切り捨てます。
なお,基数変換ファンクションは,ビッグエンディアンで処理します。
基数変換の仕様を次に示します。
- 入力基数が10進数の場合,64ビットとして基数変換する。
- 出力基数が10進数の場合,4ビット単位に拡張した入力データの最上位ビットを符号ビットとする。
- 入力基数と出力基数が10進数でない場合,変換元のビット長に合わせる。入力基数が2進数の場合,4ビットに満たないデータは4ビット単位になるよう拡張する。
- 入力基数の入力値の形式を次に示す。
入力基数 |
形式 |
2進数 |
[01]+ |
10進数 |
[+-]?[0-9]+ |
16進数 |
[0-9a-fA-F]+ |
- <この項の構成>
- (1) 使用するファンクション
- (2) 設定手順
- (3) 実行例
(1) 使用するファンクション
入力値を出力基数に指定した基数に変換する手順を次に示します。
- パレットから基数変換ファンクション(radix)を選択して,マッピングビューアに配置します。
- マッピング線を設定します。
- 次のどちらかの方法で[基数変換]ダイアログを表示させます。
- 基数変換ファンクションを右クリックして,[設定]を選択します。
- 基数変換ファンクションをダブルクリックします。
[基数変換]ダイアログが表示されます。
[基数変換]ダイアログの詳細については,マニュアル「サービスプラットフォーム リファレンス」の「1.6.37 基数変換ダイアログ」を参照してください。
- [入力]に基数変換の入力値を指定する場合,[ノード選択]ボタンをクリックします。
[ノード選択]ダイアログが表示されます。
- 入力値となるノードセットを指定します。
[入力]に基数変換の入力値が設定されます。
- [入力]に指定されている入力値に条件を設定して,その条件を満たす場合だけマッピングさせたい場合,[ノード条件設定]ボタンをクリックします。
[ノード条件設定]ダイアログが表示されます。
ノード条件の設定方法については,「6.7 ノード条件を設定する」を参照してください。また,[ノード条件設定]ダイアログについては,マニュアル「サービスプラットフォーム リファレンス」の「1.6.9 ノード条件設定ダイアログ」を参照してください。
- [入力]に基数変換の対象とするファンクションを指定したい場合,[ファンクション選択]ボタンをクリックします。
[ファンクション選択]ダイアログが表示されます。
[ファンクション選択]ダイアログの詳細については,マニュアル「サービスプラットフォーム リファレンス」の「1.6.7 ファンクション選択ダイアログ」を参照してください。
- 入力基数を指定します。
- 出力基数を指定します。
- [OK]ボタンをクリックします。
実行例を次に示します。
入力 |
基数変換 |
結果 |
1101 |
2進数→10進数 |
-3 |
0100 |
2進数→10進数 |
4 |
1101 |
2進数→16進数 |
d |
11 |
10進数→2進数 |
0000 0000 0000 0000 0000 0000 0000 0000
0000 0000 0000 0000 0000 0000 0000 1011※1 |
11 |
10進数→16進数 |
00 00 00 00 00 00 00 0b※1 |
11 |
16進数→2進数 |
0001 0001 |
11 |
16進数→10進数 |
17 |
8b |
16進数→10進数 |
-117 |
1102 |
2進数→10進数 |
NaN※2 |
110f |
10進数→16進数 |
NaN※2 |
- 注※1
- 太字は,補完ビットです。
- 注※2
- 入力値を入力基数で指定した基数に変換できないため,結果が「NaN」となります。
