MIMEパートは1個のルートパートと0個以上の添付ファイルパートで構成されます。

ルートパートは，MIMEパートの先頭に記述されます。ルートパートのあとに，添付ファイルパートが記述されます。

添付ファイルパートでは，Javaインタフェースで指定された引数や戻り値がマッピングされます。Javaインタフェースの指定内容と添付ファイルパートでの記述順序の対応を次の表に示します。

表20-9　Javaインタフェースの指定内容と添付ファイルパートの記述順序

Javaインタフェースと添付ファイルパートのマッピング例を示します。

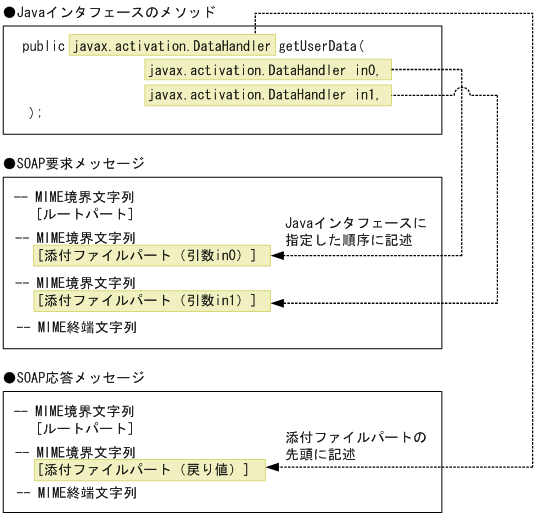

図20-3　Javaインタフェースと添付ファイルパートのマッピング例

MTOM/XOP仕様形式の添付ファイルの場合，ルートパートから添付ファイルパートへのマッピングにはXOP仕様で定められたXOP情報セットが使用されます。XOP情報セットがルートパートのSOAPボディに記述され，対応する添付ファイルパートのContent-Idが設定されます。Content-Idによって，ルートパートから対応する添付ファイルパートを参照できます。ルートパートから添付ファイルパートの参照例を次に示します。太字部分がCID URLスキームと，対応する添付ファイルパートのContent-Idになります。

-uuid:e63fe7dc-ad8a-4fb1-8f56-ce7b5841a06f
Content-Type: text/xml

<?xml version="1.0" ?>
<S:Envelope xmlns:S="http://schemas.xmlsoap.org/soap/envelope/">
  <S:Body>
    <getUserData xmlns="http://localhost">
      <in0>
        <xop:Include xmlns="http://www.w3.org/2004/08/xop/include" href="cid:39820675-44bb-4e28-9926-577bf27fa07c@jaxws.cosminexus.com"/>
      </in0>
    </getUserData>
  </S:Body>
</S:Envelope>

--uuid:e63fe7dc-ad8a-4fb1-8f56-ce7b5841a06f
Content-Id:<39820675-44bb-4e28-9926-577bf27fa07c@jaxws.cosminexus.com>
Content-Type: image/jpeg
Content-Transfer-Encoding: binary

[添付データ]
--e63fe7dc-ad8a-4fb1-8f56-ce7b5841a06f--

(a)　XOP情報セットの形式

ルートパートのSOAPボディに記述されるXOP情報セットの形式を次に示します。

"<xop: Include href=" ＋ <CID URLスキーム> ＋ "/>"

(b)　MTOM/XOP仕様形式の添付ファイルのデータサイズによるマッピング方法

MTOM/XOP仕様形式の添付ファイルは，マッピング元であるJava型とJavaインタフェースに指定する添付ファイルのデータサイズによって，添付ファイルパートへのマッピング方法が異なります。マッピング方法を次の表に示します。

表20-10　MTOM/XOP仕様形式の添付ファイルのデータサイズによる添付ファイルパートへのマッピング

注※1

wsi:swaRef形式の添付ファイルと異なり，ルートパートだけで構成されるマルチパートとなります。ルートパートにあるMIMEボディにはSOAPエンベロープを格納します。SOAPボディに該当する引数の要素は出現しません。添付ファイルデータがnullである場合のXMLへのマッピング例を次に示します。

• Webサービス呼び出しプログラム


  ... UserInfoService service = new UserInfoService(); UserInfo impl = service.getUserInfo(new MTOMFeature()); result = impl.getUserData( null ); ...

• SOAPメッセージ


  --uuid:cbc0221b-8ee3-40a3-adc1-d5fa52a8d66e Content-Id: <rootpart*cbc0221b-8ee3-40a3-adc1-d5fa52a8d66e@jaxws.cosminexus.com> Content-Type: application/xop+xml;charset=utf-8;type="text/xml" Content-Transfer-Encoding: binary <?xml version="1.0" ?> <S:Envelope xmlns:S="http://schemas.xmlsoap.org/soap/envelope/"> <S:Body> <ns2:getUserData xmlns:ns2="http://localhost"> </ns2:getUserData> </S:Body> </S:Envelope> --uuid:cbc0221b-8ee3-40a3-adc1-d5fa52a8d66e--

注※2

ルートパートとデータがない（MIMEボディが空である）添付ファイルパートから構成されるマルチパートとなります。Javaインタフェースで複数の添付ファイルデータを指定している場合は，添付ファイルパートは複数となります。

注※3

ルートパートと添付ファイルパートから構成されるマルチパートとなります。Javaインタフェースで複数の添付ファイルデータを指定している場合は，添付ファイルパートは複数となります。
