サービスリクエスタがTP1/EEの場合に，標準の非同期受付（MDB（DBキュー））にサービス部品の実行を要求し，サービス部品を呼び出すためのサービスリクエスタの作成手順を次に示します。

図10-25　サービスリクエスタ（TP1/EE）の作成手順（標準の非同期受付（MDB（DBキュー）））

(a)　バイナリデータの作成

標準の非同期受付（MDB（DBキュー））に要求電文を送信する場合，バイナリデータを作成する必要があります。バイナリデータの作成については，「10.6.4　バイナリデータを作成する（TP1/EE，JMS）」を参照してください。

(b)　パラメタの設定

「10.6.1(1)(a) バイナリデータの作成」で作成したバイナリデータの各タグに対応するパラメタを設定して，バイナリデータを組み立てます。パラメタの設定については，「10.6.5　パラメタを設定する（TP1/EE，JMS）」を参照してください。

(c)　要求電文の作成

サービス部品の実行を要求する要求電文を作成します。要求電文の作成については，「10.6.6　要求電文を作成する（TP1/EE，JMS）」を参照してください。

(d)　受信用共用キューへのバイナリデータの設定

パラメタを設定したバイナリデータをTP1/EEのAPI（DBキュー制御）を使用して，受信用共用キューがあるデータベースに設定します。受信用共用キューへのバイナリデータの設定については，「10.6.7　バイナリデータを受信用共用キューに設定する（TP1/EE）」を参照してください。

(e)　応答用のキューの設定

同期のサービス部品（WebサービスまたはSessionBean）から応答を受け取るために，応答用のキュー（受信用共用キュー）を設定します。応答用のキューの設定については，「10.6.9　応答用のキューを設定する（TP1/EE，JMS）」を参照してください。

(f)　応答の取り出し

TP1/EEのAPI（DBキュー制御）を使用して，応答用のキュー（受信用共用キュー）があるデータベースを参照して，応答のバイナリデータを取り出します。応答の取り出しについては，「10.6.10　応答を取り出す（TP1/EE，JMS）」を参照してください。

(g)　応答電文の取得

取り出した応答から応答電文を取得します。応答電文の取得については，「10.6.11　応答電文を取得する（TP1/EE，JMS）」を参照してください。

サービスリクエスタがJMSの場合に，標準の非同期受付（MDB（DBキュー））にサービス部品の実行を要求し，サービス部品を呼び出すためのサービスリクエスタの作成手順を次に示します。

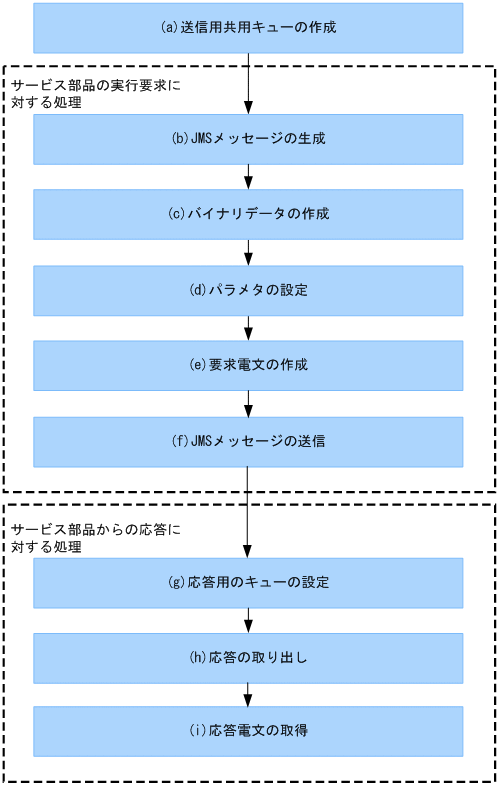

図10-26　サービスリクエスタ（JMS）の作成手順（標準の非同期受付（MDB（DBキュー）））

(a)　送信用共用キューの作成

サービスリクエスタ（JMS）から要求電文を送信するために必要な送信用共用キューを作成します。送信用共用キューの作成については，「10.6.2　送信用共用キューを作成する（JMS）」を参照してください。

(b)　JMSメッセージの生成

非同期受付（MDB（DBキュー））にサービス部品の実行を要求するために，QueueSenderのオブジェクトおよびJMSメッセージを生成します。QueueSenderのオブジェクトおよびJMSメッセージの生成については，「10.6.3　JMSメッセージを生成する（JMS）」を参照してください。

(c)　バイナリデータの作成

非同期受付（MDB（DBキュー））に要求電文を送信する場合，バイナリデータを作成する必要があります。バイナリデータの作成については，「10.6.4　バイナリデータを作成する（TP1/EE，JMS）」を参照してください。

(d)　パラメタの設定

「10.6.1(2)(c) バイナリデータの作成」で作成したバイナリデータの各タグに対応するパラメタを設定して，バイナリデータを組み立てます。パラメタの設定については，「10.6.5　パラメタを設定する（TP1/EE，JMS）」を参照してください。

(e)　要求電文の作成

サービス部品の実行を要求する要求電文を作成します。要求電文の作成については，「10.6.6　要求電文を作成する（TP1/EE，JMS）」を参照してください。

(f)　JMSメッセージの送信

ペイロードにバイナリデータを設定したJMSメッセージを送信用共用キューに送信します。JMSメッセージの送信については，「10.6.8　JMSメッセージを送信する（JMS）」を参照してください。

(g)　応答用のキューの設定

同期のサービス部品（WebサービスまたはSessionBean）から応答を受け取るために，応答用のキュー（送信用共用キュー）を設定します。応答用のキューの設定については，「10.6.9　応答用のキューを設定する（TP1/EE，JMS）」を参照してください。

(h)　応答の取り出し

応答用のキュー（送信用共用キュー）から受信用共用キューに送信された応答を取り出します。応答の取り出しについては，「10.6.10　応答を取り出す（TP1/EE，JMS）」を参照してください。

(i)　応答電文の取得

取り出した応答から応答電文を取得します。応答電文の取得については，「10.6.11　応答電文を取得する（TP1/EE，JMS）」を参照してください。
