非同期受付（MDB（DBキュー））は，応答電文を含むバイナリデータがペイロードに設定されたJMSメッセージを応答用のキュー（送信用共用キュー）に送信します。

送信用共用キューは，受け取った応答からバイナリデータを取り出し，受信用共用キューに送信します。受信用共用キューに送信した応答を取り出して，サービス部品からの応答電文を取得できます。応答の取り出しについては，「10.6.10　応答を取り出す（TP1/EE，JMS）」を参照してください。

標準の非同期受付（MDB（DBキュー））と送信用共用キュー，および受信用共用キューの関係を次に示します。

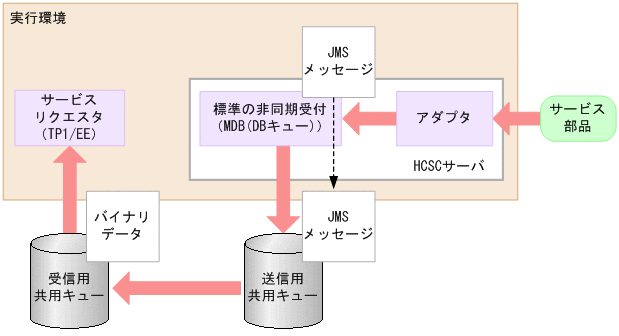

図10-29　標準の非同期受付（MDB（DBキュー））と送信用共用キュー，および受信用共用キューの関係（TP1/EEの場合）

送信用共用キュー（応答用のキュー）

応答用のキューとなる送信用共用キューを，HCSCサーバが稼働しているJ2EEサーバ（Cosminexus RM）内に作成します。送信用共用キューの登録先キューには，受信用共用キューを指定します。

送信用共用キューの作成方法については，マニュアル「Cosminexus Reliable Messaging」の「2.2.4　送信用共用キュー」を参照してください。

受信用共用キュー

TP1/EEのDBキューを，送信用共用キューがある（Cosminexus RMが使用している）データベースの同一のスキーマ定義内に作成します。詳細は，マニュアル「Cosminexus Reliable Messaging」の「2.2.3　受信用共用キュー」を参照してください。

また，DBキューの作成の詳細については，マニュアル「TP1/Server Base Enterprise Option　使用の手引」のDBキューに関する内容を参照してください。

標準の非同期受付（MDB（DBキュー））は応答として，応答電文を含むバイナリデータがペイロードに設定されたJMSメッセージを応答用のキュー（送信用共用キュー）に送信します。送信用共用キューで受け取った応答は，受信用共用キューに送信します。受信用共用キューに送信した応答を取り出すことで，サービス部品からの応答電文を取得できます。応答の取り出しについては，「10.6.10　応答を取り出す（TP1/EE，JMS）」を参照してください。

標準の非同期受付（MDB（DBキュー））と送信用共用キュー，および受信用共用キューの関係を次に示します。

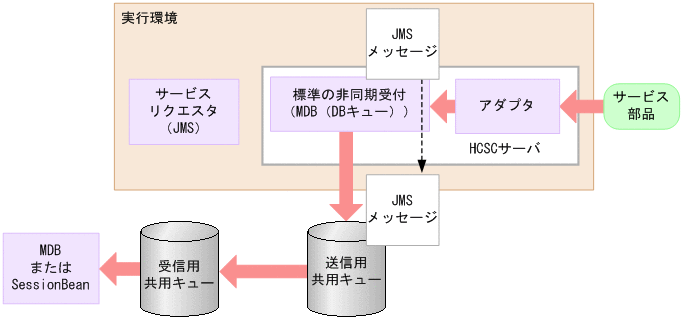

図10-30　標準の非同期受付（MDB（DBキュー））と送信用共用キュー，および受信用共用キューの関係（JMSの場合）

送信用共用キュー（応答用のキュー）

応答用のキューとなる送信用共用キューを，HCSCサーバが稼働しているJ2EEサーバ（Cosminexus RM）内に作成します。送信用共用キューの登録先キューには，受信用共用キューを指定します。

送信用共用キューの作成方法については，マニュアル「Cosminexus Reliable Messaging」の「2.2.4　送信用共用キュー」を参照してください。

受信用共用キュー

サービスリクエスタが稼働しているJ2EEサーバ（Cosminexus RM）内に，受信用共用キューを作成します。

受信用共用キューの設定は，ユーザの運用に合わせ，必要に応じて行ってください。

受信用共用キューの作成方法については，マニュアル「Cosminexus Reliable Messaging」の「2.2.3　受信用共用キュー」を参照してください。
