サービス部品の実行に利用する電文でバイナリ形式（XML形式以外）のデータを利用する場合，バイナリフォーマット定義ファイルを作成します。

バイナリフォーマット定義ファイルで使用するデータ型と文字コードの種類については，「4.4.1　バイナリフォーマット定義ファイルのデータ型と文字コードの種類」を参照してください。

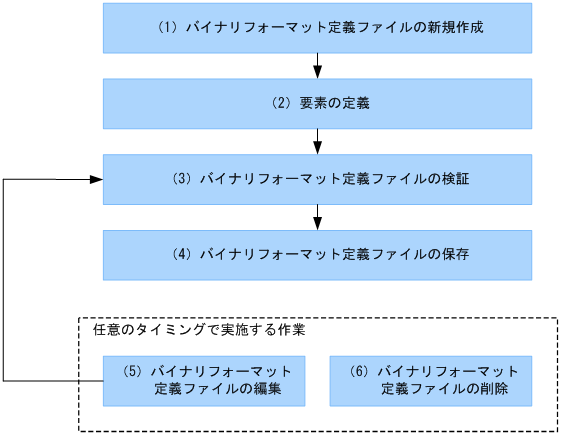

バイナリフォーマット定義ファイルの作成の流れを次の図に示します。

図4-7　バイナリフォーマット定義ファイルの作成の流れ

（1）バイナリフォーマット定義ファイルの新規作成

ウィザードを利用してバイナリフォーマット定義ファイルを新規作成します。

バイナリフォーマット定義ファイルの新規作成の方法については，「4.4.2　バイナリフォーマット定義ファイルを新規作成する」を参照してください。

（2）要素の定義

新規作成したバイナリフォーマット定義ファイルに要素を定義します。要素の定義の方法は，利用するバイナリデータがCSV以外の形式の場合と，CSV形式の場合とで異なります。

要素の定義方法については，「4.4.3　要素を定義する（CSV以外の形式の場合）」または「4.4.4　要素を定義する（CSV形式の場合）」を参照してください。

（3）バイナリフォーマット定義ファイルの検証

作成したバイナリフォーマット定義ファイルの整合性を検証します。バイナリフォーマット定義ファイルの要素の定義中や定義終了後など，任意のタイミングで検証できます。

バイナリフォーマット定義ファイルの検証方法については，「4.4.6　バイナリフォーマット定義ファイルを検証する」を参照してください。

（4）バイナリフォーマット定義ファイルの保存

要素を定義したバイナリフォーマット定義ファイルを保存します。バイナリフォーマット定義ファイルは，アダプタやビジネスプロセスと異なり，リポジトリに保存されません。定義したバイナリフォーマット定義ファイルの保存には，Eclipseのパッケージ・エクスプローラーを利用してください。

バイナリフォーマット定義ファイルを保存するときには，自動的に検証が行われます（この場合，検証結果はコンソールビューに表示されません）。

（5）バイナリフォーマット定義ファイルの編集

すでに作成したバイナリフォーマット定義ファイルは，必要に応じて，定義内容を変更できます。バイナリフォーマット定義ファイルの編集方法については，「4.4.5　バイナリフォーマット定義ファイルを編集する」を参照してください。

（6）バイナリフォーマット定義ファイルの削除

不要になったバイナリフォーマット定義ファイルは，必要に応じて削除できます。バイナリフォーマット定義ファイルの削除には，Eclipseのパッケージ・エクスプローラーを利用してください。

＜この節の構成＞

4.4.1　バイナリフォーマット定義ファイルのデータ型と文字コードの種類

4.4.2　バイナリフォーマット定義ファイルを新規作成する

4.4.3　要素を定義する（CSV以外の形式の場合）

4.4.4　要素を定義する（CSV形式の場合）

4.4.5　バイナリフォーマット定義ファイルを編集する

4.4.6　バイナリフォーマット定義ファイルを検証する
