サービス部品電文を作成する（DBアダプタ電文の場合）

Cosminexus ビジネスプロセス管理/エンタープライズサービスバス V8　サービスプラットフォーム開発ガイド

SQLオペレーション定義ファイルは，テキストエディタなどを使用してXML文書形式で作成します。XML文書で使用できない「<」，「>」，「&」などの文字を使用する場合，エスケープするか，CDATAセクションを利用する必要があります。

要素，属性およびテキストデータは，W3CのXMLの仕様に従って指定します。

なお，XML名前空間は使用できません。

作成するXML文書の詳細を説明します。

(a)　ファイル名

SQLオペレーション定義ファイルのファイル名は，次の形式で指定します。


csa_sql_<任意の名称>.xml

(b)　構造

SQLオペレーション定義ファイルの構造を次に示します。

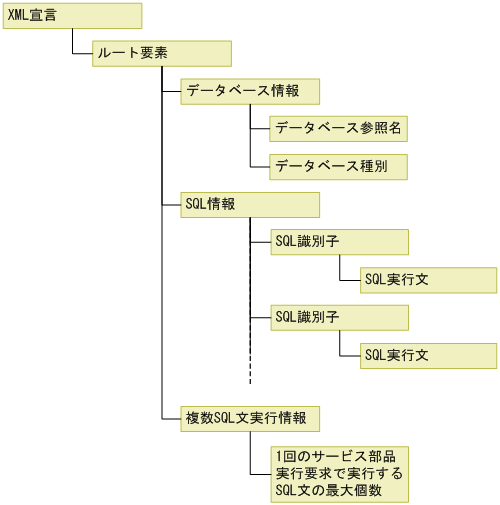

図4-3　SQLオペレーション定義ファイルの構造

[図データ]

(c)　SQLオペレーション定義ファイルの形式

SQLオペレーション定義ファイルの形式を次に示します。なお，斜体の文字は可変値を表します。


<?xml version="XMLのバージョン" encoding="文字コード"?>
<DBadapter_SQL_OPERATION>
    <DATABASE_DATA>
        <DB_NAME>データベース参照名</DB_NAME>
        <DB_TYPE>データベース種別</DB_TYPE>
    </DATABASE_DATA>
    <SQL_DATA>
        <SQL識別子 out_maxOccurs="検索結果出力最大件数">
            SQL命令 <引数要素名 dba_inf＝"引数の種別" data_type="データ型"/>
        </SQL識別子>
            ：
    </SQL_DATA>
    <MULTI_SQL_DATA>
        <MAX_SQL_NO>1回のサービス部品実行要求で実行するSQL文の最大個数</MAX_SQL_NO>
    </MULTI_SQL_DATA>
</DBadapter_SQL_OPERATION>

SQLオペレーション定義ファイルで定義する内容について次に説明します。

XML宣言

XMLのバージョンには，XMLの言語仕様に従ってXMLのバージョンを指定します。文字コードにはUTF-8を指定してください。なお，文字コードの指定は省略できます。省略した場合の値は「UTF-8またはUTF-16」になります。


<?xml version="XMLのバージョン" encoding="文字コード"?>

ルート要素（要素名：DBadapter_SQL_OPERATION）

SQLオペレーション定義ファイルのルート要素です。


<DBadapter_SQL_OPERATION>
    :
</DBadapter_SQL_OPERATION>

データベース情報（要素名：DATABASE_DATA）

下位の要素（DB_NAMEおよびDB_TYPE）で，データベースの情報を指定します。


<DATABASE_DATA>
    データベース参照名
    データベース種別
</DATABASE_DATA>

データベース参照名（要素名：DB_NAME）

DB Connectorのデータベース参照名を指定します。


<DB_NAME>データベース参照名</DB_NAME>

データベース種別（要素名：DB_TYPE）

データベースの種別として次のどれかを指定します。

HIRDB
DBMSとしてHiRDBを使用する場合（DB ConnectorとしてDBConnector_DABJ_CP/XA.rarを使用する場合）に指定します。
HIRDB-TYPE4
DBMSとしてHiRDBを使用する場合（DB ConnectorとしてDBConnector_HiRDB_Type4_CP/XA.rarを使用する場合）に指定します。
ORACLE
DBMSとしてOracleを使用する場合（DB ConnectorとしてDBConnector_DABJ_CP/XA.rarを使用する場合）に指定します。
ORACLE-THIN
DBMSとしてOracleを使用する場合（DB ConnectorとしてDBConnector_Oracle_CP/XA.rarを使用する場合）に指定します。
<DB_TYPE>データベース種別</DB_TYPE>

SQL情報（要素名：SQL_DATA）

下位の要素（SQL識別子およびSQL実行文）で，実行するSQLの情報を指定します。


<SQL_DATA>
    SQL識別子
        SQL実行文
</SQL_DATA>

SQL識別子（要素名：任意((1～256文字))）

実行するSQLを識別するための要素です。この要素を省略した場合，SQL文を実行しません。下位の引数要素でSQL実行文を指定します。属性としてout_maxOccursを指定できます。また，実行するSQL命令の数にあわせて複数回指定できます。

なお，SQL識別子の名称として「DBadapter」および「DBA_MULTI_SQL」は指定できません。


<SQL識別子 out_maxOccurs="検索結果出力最大件数">
    SQL実行文
</SQL識別子>
    ：

out_maxOccurs: 検索結果の最大出力件数を指定します。省略した場合は1000が設定されます。0を指定した場合は，2147483647が設定されます。

SQL実行文

SQL実行文を指定します。SQLの構文は，利用するデータベースの仕様に従います。SQL実行文の表や列の名称およびデータなどの可変部分（引数要素）を指定します。

なお，SQL文の終わりを示すセミコロン（;）は必要ありません。


SQL命令 <引数要素名 dba_inf＝"引数の種別" data_type="データ型"/>

なお，SQL実行文の先頭は「SELECT△」または「INSERT△」のどちらかを指定します（△は半角スペース）。ただし，「SELECT△」または「INSERT△」の直後に引数要素がある場合，「△」（半角スペース）は省略できます。

指定内容を次に示します。

SQL命令

指定できるSQL命令はSELECTまたはINSERTです。

SELECTで検索できるデータ型について，次の表に示します。

表4-1　SELECTで検索できるデータ型（HiRDBの場合）

HiRDBのデータ型	検索の可否
HiRDBのデータ型	DBPSV^※の場合	HiRDB Type4 JDBC Driverの場合
INT〔EGER〕	○	○
SMALLINT	○	○
〔LARGE〕 DEC〔IMAL〕 NUMERIC	○	○
FLOAT DOUBLE PRECISION	○	○
SMALLFLT REAL	○	○
CHAR〔ACTER〕	○	○
VARCHAR CHAR〔ACTER〕VARYING	○	○
NCHAR NATIONAL CHAR	○	○
NVARCHAR NATIONAL CHAR〔ACTER〕VARYING NCHAR VARYING	○	○
MCHAR	○	○
MVARCHAR	○	○
DATE	○	○
TIME	○	○
TIMESTAMP	○	○
INTERVAL YEAR TO DAY	－	－
INTERVAL HOUR TO SECOND	－	－
BLOB BINARY LARGE OBJECT	○	○
BINARY	○	○
BOOLEAN	－	－

（凡例）: ○：SELECTで検索できます。; －：SELECTで検索できません。

注: 〔〕で囲まれた部分は省略できることを意味します。

注※: DBPSVとは，Cosminexus DABroker LibraryのJdbcDbpsvDriverです。

　

表4-2　SELECTで検索できるデータ型（Oracleの場合）

Oracleのデータ型	検索の可否
Oracleのデータ型	DBPSV^※1の場合	Oracle JDBC Thin Driverの場合
VARCHAR2	○	○
NVARCHAR2	○	○
NUMBER	○	○
LONG	○	○
DATE	○	○^※2
BINARY_FLOAT^※3	－	－
BINARY_DOUBLE^※3	－	－
TIMESTAMP	－	－
TIMESTAMP WITH TIME ZONE	－	－
TIMESTAMP WITH LOCAL TIME ZONE	－	－
INTERVAL YEAR TO MONTH	－	－
INTERVAL DAY TO SECOND	－	－
RAW	－	○
LONG RAW	－	○
ROWID	○	○
UROWID	－^※4	－
CHAR	○	○
NCHAR	○	○
CLOB	○	○
NCLOB	○	○
BLOB	－	○
BFILE	－	－
ユーザ定義型（オブジェクト型）	－	－
ユーザ定義型（REFデータ型）	－	－
ユーザ定義型（VARRAY）	－	－
ユーザ定義型（ネストした表）	－	－

（凡例）: ○：SELECTで検索できます。; －：SELECTで検索できません。

注※1: DBPSVとは，Cosminexus DABroker LibraryのJdbcDbpsvDriverです。

注※2: Oracle 11gのOracle JDBC Thin Driverを利用する場合，論理J2EEサーバの定義でJVMの起動パラメタとして次の値を設定する必要があります。; -Doracle.jdbc.mapDateToTimestamp=false; 起動パラメタの設定の詳細については，マニュアル「Cosminexus アプリケーションサーバ運用管理ポータル操作ガイド」の「10.9.20　起動パラメタの設定（J2EEサーバ）」を参照してください。

注※3: 接続するデータベースがOracle 10gおよびOracle 11gの場合だけ使用できます。

注※4: SELECTで検索してもエラーにはなりませんが，検索した場合の動作は保証されません。

●ポイント

DBアダプタで検索できないデータ型でも，データベースが提供する関数（ファンクション）を使用して検索できるデータ型に変換できれば，検索できるようになります。

OracleのTIMESTAMP型（列名：c_ts）をTO_CHARファンクションでVARCHAR2型に変換して検索する場合の例を次に示します。


SELECT TO_CHAR(c_ts) FROM 表名

引数要素名: 任意の引数要素の名称を指定します。複数の引数要素を同一名称で指定した場合，同じ引数として扱われます。同一名称の引数要素で，それぞれの属性dba_infおよびdata_typeに異なる値を設定した場合はエラーになります。

dba_inf＝"引数の種別"

引数の種別を指定します。

引数の種別の種類として指定できる内容を次に示します。

table
引数がデータベースに実在するテーブルの名称の場合に指定します。引数として利用するデータはstring型です。
column
引数がデータベースに実在する列の名称の場合に指定します。引数として利用するデータはstring型です。
data
引数がテーブルおよび列の名称以外のデータの場合に指定します。この値を指定した場合，引数として利用するデータのデータ型を属性data_typeに指定する必要があります。また，引数として利用するデータを表4-1および表4-2に示すjavaのデータ型またはクラスに変換して，SQL文に埋め込みます。引数として利用するデータを変換できない場合は，エラーとなります。
なお，この値を指定した場合，引数要素をINパラメタ（?パラメタまたはバインド変数）として扱います。SQL文中にINパラメタを指定できる個所は，利用するデータベースの仕様に従います。指定できない個所にINパラメタを定義した場合，エラーになります。なお，SQLの実行時に，引数要素は「?」に置き換えられて実行されます。
preset
引数がテーブルおよび列の名称以外のデータの場合に指定します。この値を指定した場合，引数として利用するデータをそのままSQL文に埋め込みます。引数として利用するデータはstring型です。

data_type="データ型"

属性dba_infにdataを指定した場合に，引数として利用するデータの型を指定します。データベースのデータ型とdata_typeに指定できるデータの型の対応を次の表に示します。

表4-3　data_typeに指定できるデータ型（HiRDBの場合）

HiRDBのデータ型	data_typeに指定できるデータ型	引数として利用するデータの変換先のデータ型およびクラス
INT〔EGER〕	INTEGER	int
SMALLINT	SMALLINT	short
〔LARGE〕 DEC〔IMAL〕 NUMERIC	DECIMAL	java.math.BigDecimal
FLOAT DOUBLE PRECISION	FLOAT	double
SMALLFLT REAL	REAL	float
CHAR〔ACTER〕	CHAR	java.lang.String
NCHAR NATIONAL CHAR
MCHAR
VARCHAR CHAR〔ACTER〕VARYING	VARCHAR	java.lang.String
NVARCHAR NATIONAL CHAR〔ACTER〕VARYING NCHAR VARYING
MVARCHAR
DATE	DATE	java.sql.Date
TIME	TIME	java.sql.Time
TIMESTAMP	TIMESTAMP	java.sql.Timestamp
BLOB BINARY LARGE OBJECT	LONGVARBINARY	byte[]
BINARY	LONGVARBINARY	byte[]

注　〔〕で囲まれた部分は省略できることを意味します。

　

表4-4　data_typeに指定できるデータ型（Oracleの場合）

Oracleのデータ型	data_typeに指定できるデータ型		引数として利用するデータの変換先のデータ型およびクラス
Oracleのデータ型	DBPSV^※1の場合	Oracle JDBC Thin Driverの場合	引数として利用するデータの変換先のデータ型およびクラス
LONG	LONGVARCHAR	LONGVARCHAR	java.io.Reader
NUMBER	NUMERIC	NUMERIC	java.math.BigDecimal
VARCHAR2	VARCHAR	VARCHAR	java.lang.String
NVARCHAR2	VARCHAR	－
ROWID	CHAR	CHAR
CHAR	CHAR	CHAR
NCHAR	CHAR	－
CLOB	CLOB	CLOB^※2	DBPSV^※1の場合 java.sql.Clob Oracle JDBC Thin Driverの場合 java.io.Reader
NCLOB	CLOB	－
DATE	DATE^※3	DATE^※3	java.sql.Date
	TIME^※4	TIME^※4	java.sql.Time
	TIMESTAMP^※5	TIMESTAMP^※5	java.sql.Timestamp
RAW	－	VARBINARY	byte[]
LONG RAW	－	LONGVARBINARY	byte[]
BLOB	－	BLOB	byte[]

（凡例）: －：指定できません。

注※1: DBPSVとは，Cosminexus DABroker LibraryのJdbcDbpsvDriverです。

注※2: JDBCドライバのバージョンが10.2の場合にだけ指定できます。10.2以外のバージョンのJDBCドライバを使用した場合，データが破損するおそれがあります。

注※3: 設定する値の形式が「yyyy-mm-dd」の場合に指定します。

注※4: 設定する値の形式が「hh:mm:ss」の場合に指定します。

注※5: 設定する値の形式が「yyyy-mm-dd hh:mm:ss」の場合に指定します。

複数SQL文実行情報（要素名：MULTI_SQL_DATA）

サービスリクエスタからの1回のサービス部品実行要求で複数のSQL文を実行する場合に，実行するSQL文の最大個数を，下位の要素（MAX_SQL_NO）で指定します。単一のSQL文を実行する場合には，この要素は省略できます。


<MULTI_SQL_DATA>
    実行するSQL文の最大個数
</MULTI_SQL_DATA>

実行するSQL文の最大個数（要素名：MAX_SQL_NO）

実行するSQL文の最大個数（サービスリクエスタからの要求電文のDBA_MULTI_SQL要素の最大出現回数）を，1～2,147,483,647の範囲内で指定します。省略した場合の値は「1024」になります。


<MAX_SQL_NO>1回のサービス部品実行要求で実行するSQL文の最大個数</MAX_SQL_NO>

(d)　作成例

SQLオペレーション定義ファイルの作成例を次に示します。

作成例の条件

データベース参照名：DB_SERVER1

スキーマ名：DBA

テーブル名：受注表

テーブル構成：

受注番号（INTEGER）	得意先コード（CHAR）	商品コード（CHAR）	受注個数（INTEGER）
1	AA001	0001	5
2	AB002	0001	1
3	AA001	0102	3
4	XA005	0103	1
5	AA001	0105	1

実行するSQLの形式：


OPERATION1：SELECT * FROM DBA.受注表 WHERE <val1> <val2> <val3>
OPERATION2：SELECT <val1> SUM(<val2>) FROM DBA.受注表 GROUP BY <val3>
OPERATION3：INSERT INTO DBA.受注表 VALUES(<val1>,<val2>,<val3>,<val4>)

SQLオペレーション定義ファイルの作成例（単一のSQL文を実行する場合）


<?xml version="1.0" encoding="UTF-8" ?>
<DBadapter_SQL_OPERATION>
　　<DATABASE_DATA>
　　　　<DB_NAME>DB_SERVER1</DB_NAME>
　　　　<DB_TYPE>HIRDB</DB_TYPE>
　　</DATABASE_DATA>
　　<SQL_DATA>
　　　　<OPERATION1>
　　　　　　SELECT * FROM DBA.受注表 WHERE <val1 dba_inf="column"/>
　　　　　　　　<val2 dba_inf="preset"/>
　　　　　　　　<val3 dba_inf="data" data_type="CHAR"/>
　　　　</OPERATION1>
　　　　<OPERATION2>
　　　　　　SELECT <val1 dba_inf="column"/> SUM(<val2 dba_inf="column"/>)
　　　　　　　　FROM DBA.受注表 GROUP BY <val3 dba_inf="column"/>
　　　　</OPERATION2>
　　　　<OPERATION3>
　　　　　　INSERT INTO DBA.受注表
　　　　　　　　VALUES(<val1 dba_inf="data" data_type="INTEGER" />,
　　　　　　　　<val2 dba_inf="data" data_type="CHAR"/>,
　　　　　　　　<val3 dba_inf="data" data_type="CHAR"/>,
　　　　　　　　<val4 dba_inf="data" data_type="INTEGER"/>)
　　　　</OPERATION3>
　　</SQL_DATA>
</DBadapter_SQL_OPERATION>

SQLオペレーション定義ファイルの作成例（複数のSQL文を実行する場合）

次の例では，1回のサービス部品実行要求で実行するSQL文の最大個数を「10」にしています。


<?xml version="1.0" encoding="UTF-8" ?>
<DBadapter_SQL_OPERATION>
　　<DATABASE_DATA>
　　　　<DB_NAME>DB_SERVER1</DB_NAME>
　　　　<DB_TYPE>HIRDB</DB_TYPE>
　　</DATABASE_DATA>
　　<SQL_DATA>
　　　　<OPERATION1>
　　　　　　SELECT * FROM DBA.受注表 WHERE <val1 dba_inf="column"/>
　　　　　　　　<val2 dba_inf="preset"/>
　　　　　　　　<val3 dba_inf="data" data_type="CHAR"/>
　　　　</OPERATION1>
　　　　<OPERATION2>
　　　　　　SELECT <val1 dba_inf="column"/> SUM(<val2 dba_inf="column"/>)
　　　　　　　　FROM DBA.受注表 GROUP BY <val3 dba_inf="column"/>
　　　　</OPERATION2>
　　　　<OPERATION3>
　　　　　　INSERT INTO DBA.受注表
　　　　　　　　VALUES(<val1 dba_inf="data" data_type="INTEGER" />,
　　　　　　　　<val2 dba_inf="data" data_type="CHAR"/>,
　　　　　　　　<val3 dba_inf="data" data_type="CHAR"/>,
　　　　　　　　<val4 dba_inf="data" data_type="INTEGER"/>)
　　　　</OPERATION3>
　　</SQL_DATA>
　　<MULTI_SQL_DATA>
　　　　<MAX_SQL_NO>10</MAX_SQL_NO>
　　</MULTI_SQL_DATA>
</DBadapter_SQL_OPERATION>
