3.21.15 グラフィカルビューレポート
グラフィカルビューレポートについて説明します。グラフィカルビューレポート名の前には、アイコンが表示されます。アイコンや各レポート上の画像が正しく表示されない場合は、Webブラウザの表示を更新してください。
(1) Cache Memoriesレポート

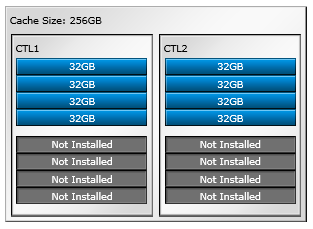

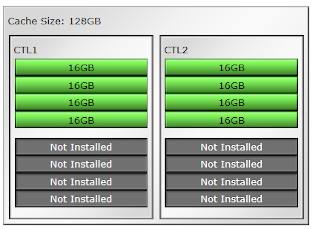

キャッシュメモリに関するレポートです。シェアドメモリの容量、メインボードおよびDIMMが表示されます。モジュールごとに、キャッシュメモリの容量の合計が表示されます。

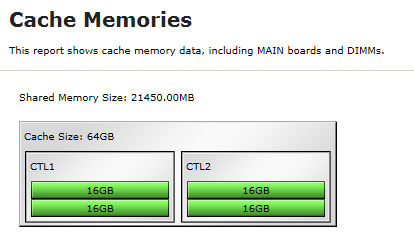

Virtual Storage Platform G130
Virtual Storage Platform G150またはVirtual Storage Platform G350およびVirtual Storage Platform F350またはVirtual Storage Platform G370およびVirtual Storage Platform F370

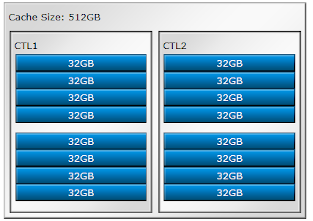

Virtual Storage Platform G700およびVirtual Storage Platform F700

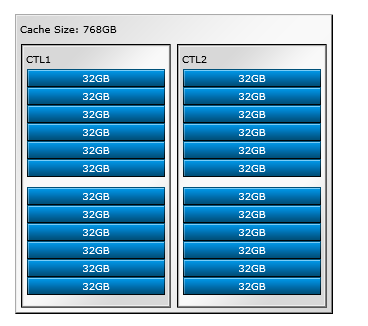

Virtual Storage Platform G900およびVirtual Storage Platform F900
Virtual Storage Platform E590およびVirtual Storage Platform E790
Virtual Storage Platform E990

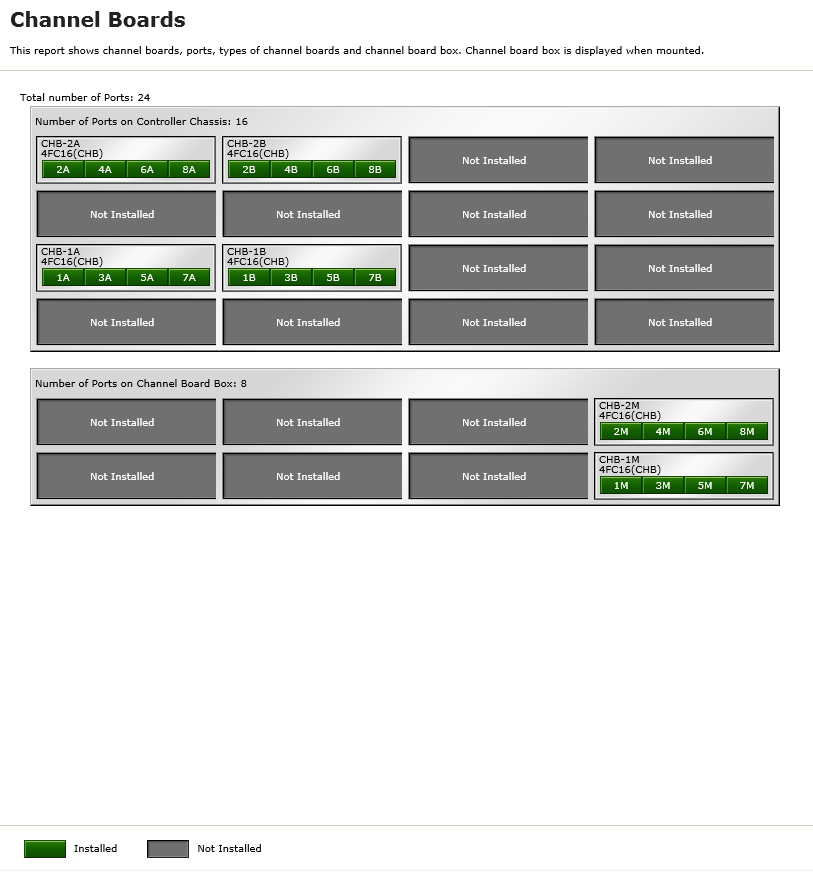

(2) Channel Boardsレポート
チャネルボードに関するレポートです。チャネルボード、ポート、およびチャネルボードのタイプが表示されます。ポートに対する凡例(Installed、Not Installed)を確認できます。
DKCに実装したPECB(PCIe チャネルボード)とチャネルボードボックスを接続している場合はチャネルボードボックスの実装状態を表示します。

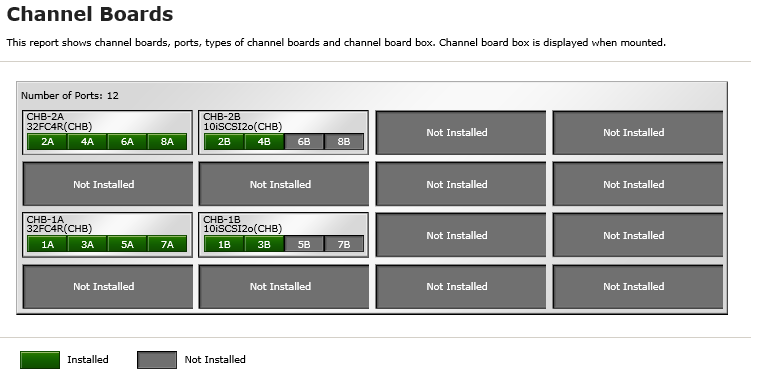

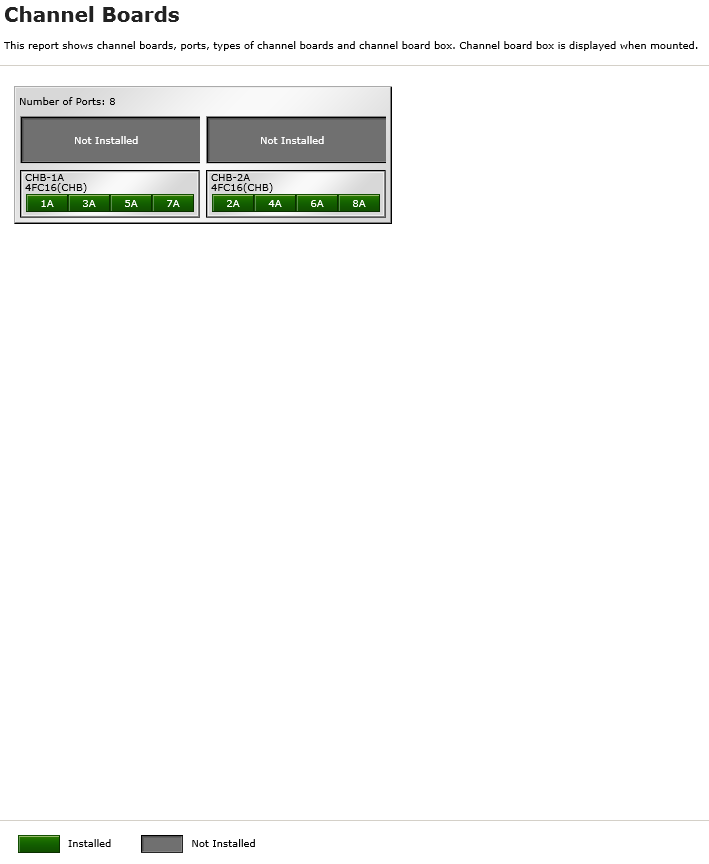

Virtual Storage Platform G130

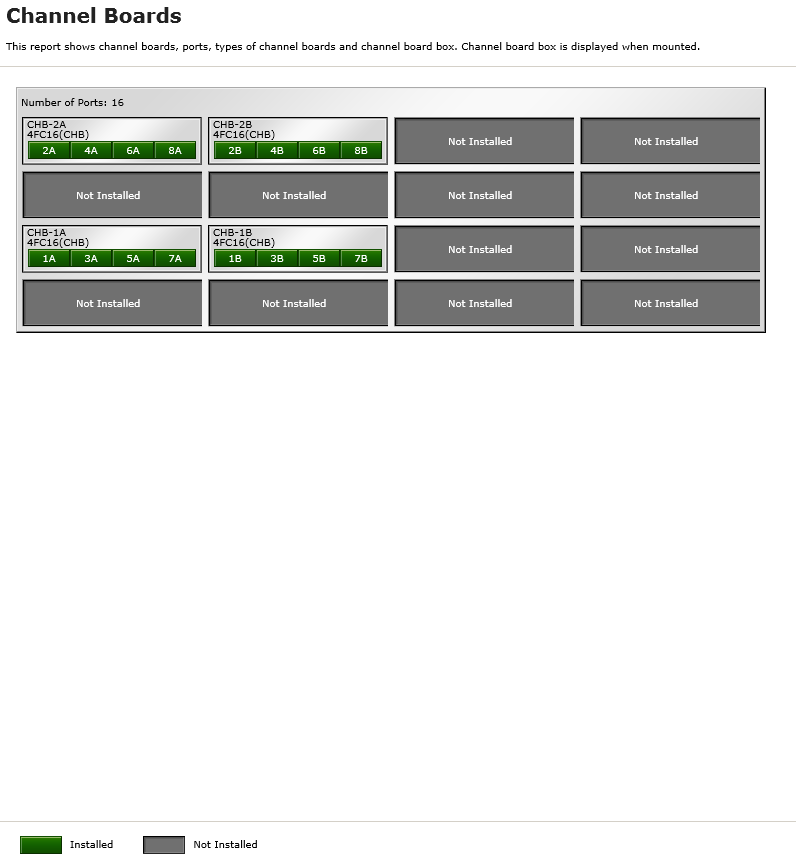

Virtual Storage Platform G150またはVirtual Storage Platform G350およびVirtual Storage Platform F350またはVirtual Storage Platform G370およびVirtual Storage Platform F370
Virtual Storage Platform G700およびVirtual Storage Platform F700
Virtual Storage Platform G900およびVirtual Storage Platform F900

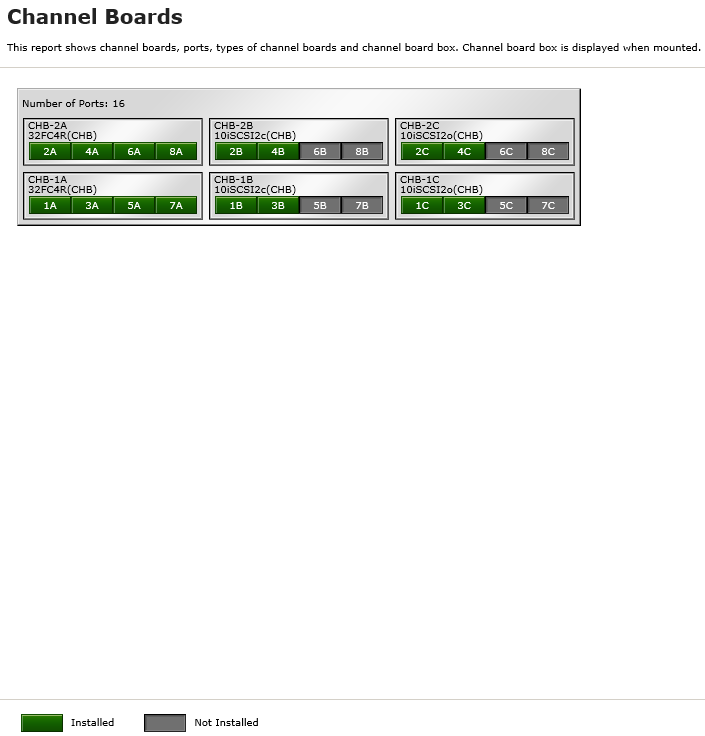

Virtual Storage Platform E590およびVirtual Storage Platform E790
Virtual Storage Platform E990
チャネルボードボックスを接続している場合

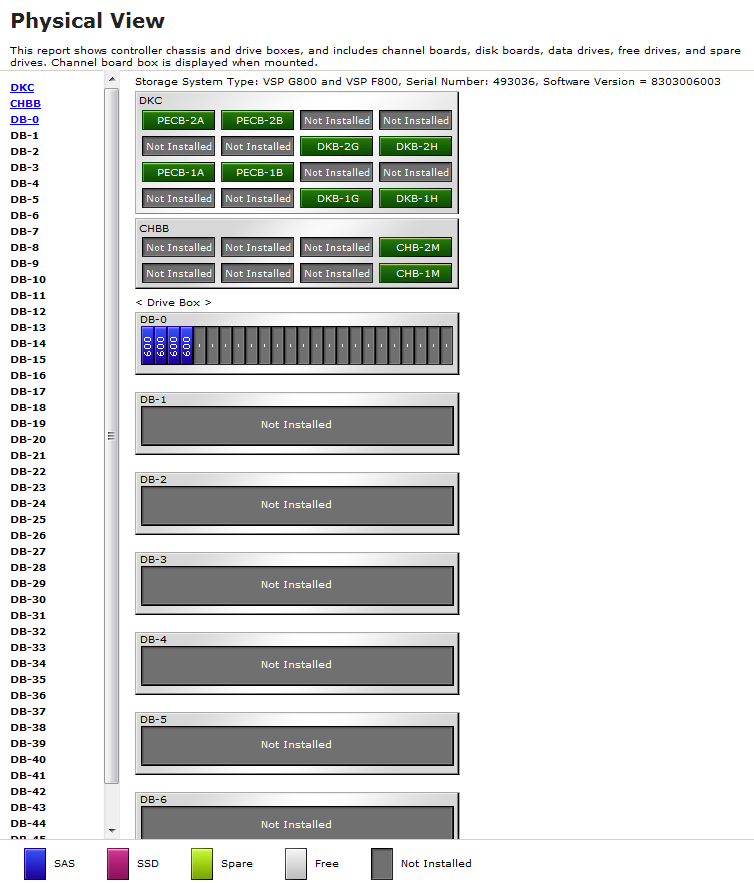

(3) Physical Viewレポート
コントローラシャーシとドライブボックスに関するレポートです。チャネルボード、ディスクボード、データドライブ、スペアドライブ、フリードライブが表示されます。ストレージシステムタイプ、シリアル番号、およびソフトウェアバージョンも表示されます。ディスクユニットに対する凡例(SAS、SSD、Spare、Free、Not Installed)を確認できます。
DKCに実装したPECB(PCIe チャネルボード)とチャネルボードボックスを接続している場合はチャネルボードボックスの実装状態を表示します。

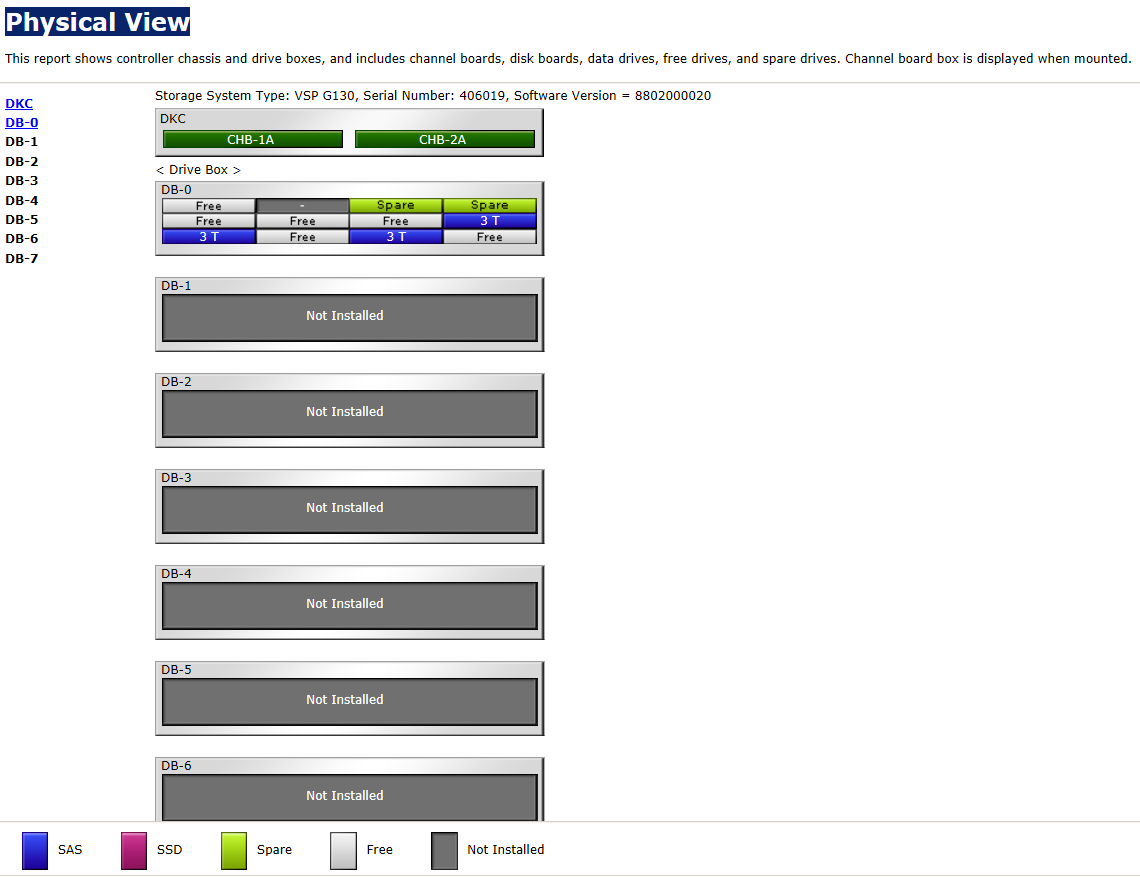

Virtual Storage Platform G130

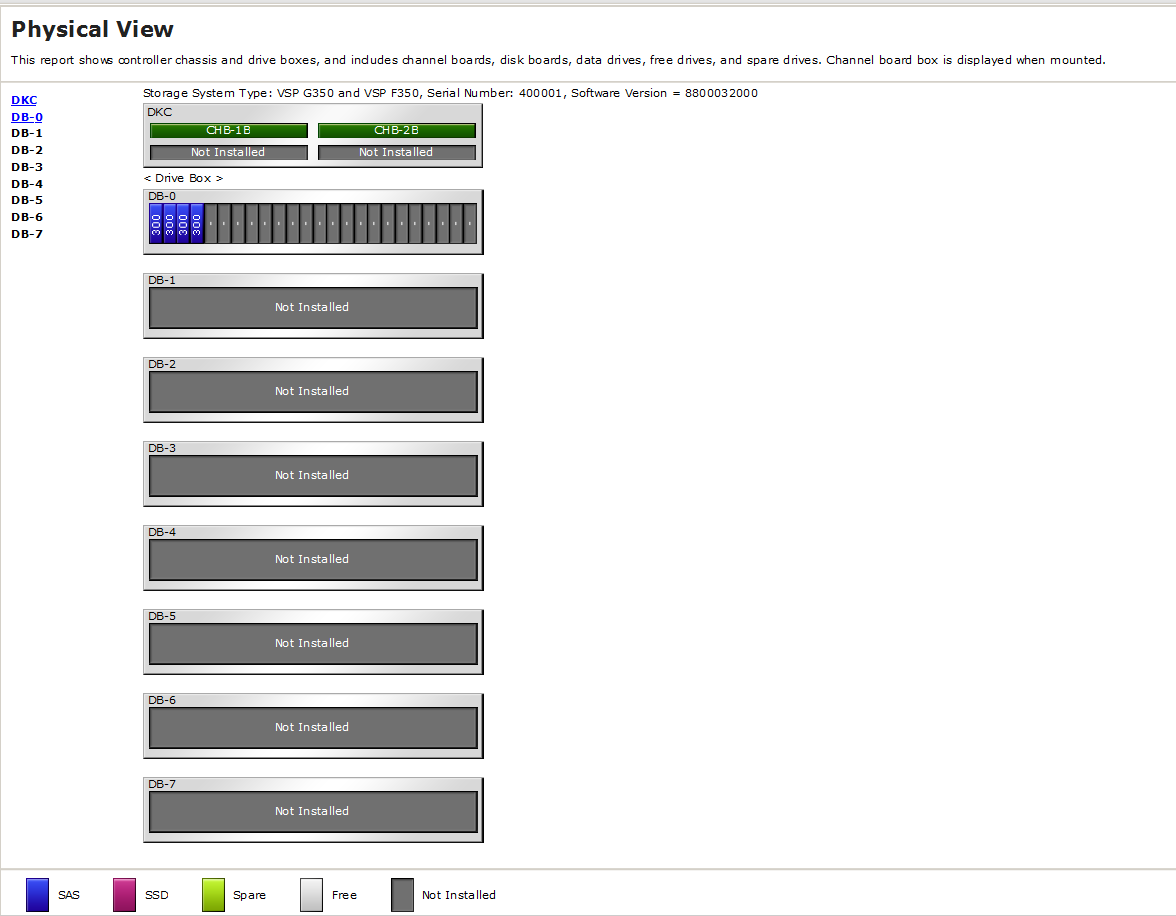

Virtual Storage Platform G150またはVirtual Storage Platform G350およびVirtual Storage Platform F350またはVirtual Storage Platform G370およびVirtual Storage Platform F370

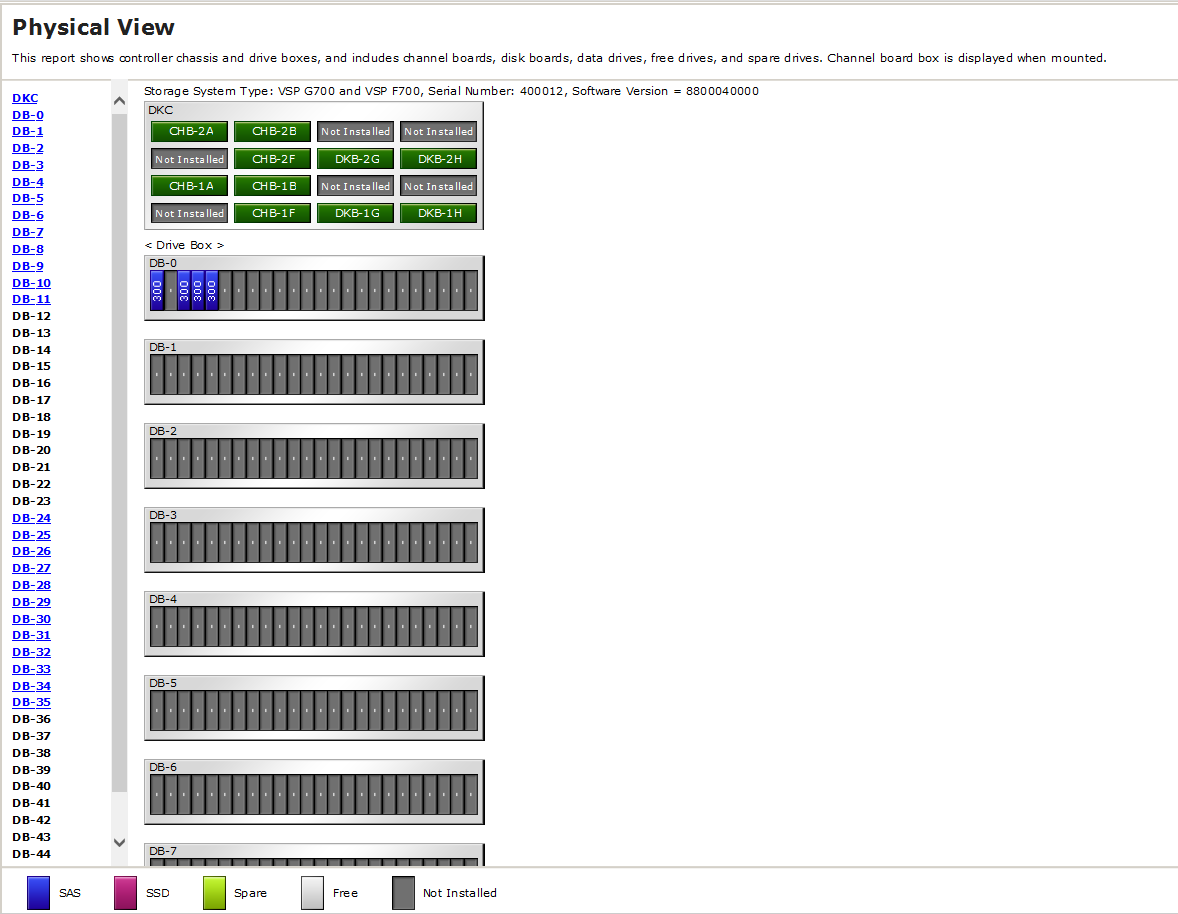

Virtual Storage Platform G700およびVirtual Storage Platform F700

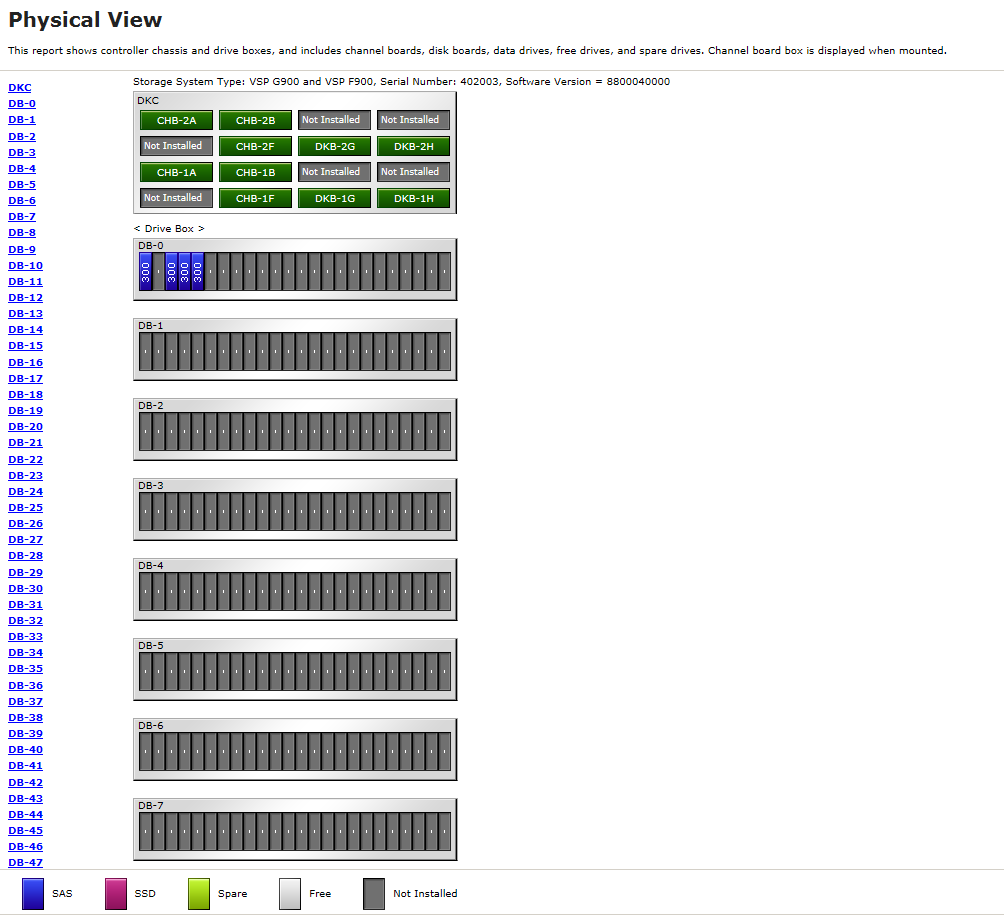

Virtual Storage Platform G900およびVirtual Storage Platform F900
Virtual Storage Platform E590およびVirtual Storage Platform E790(ファームウェアバージョンが93-05-02-XX未満)

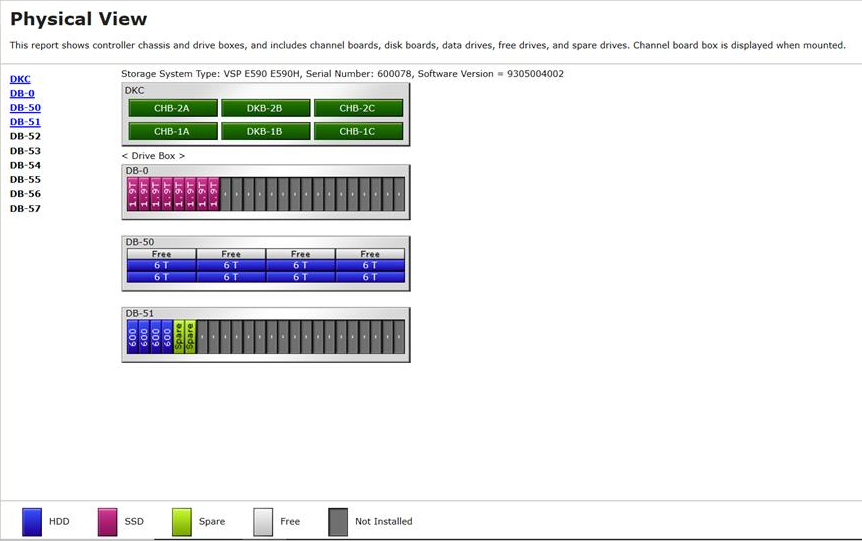

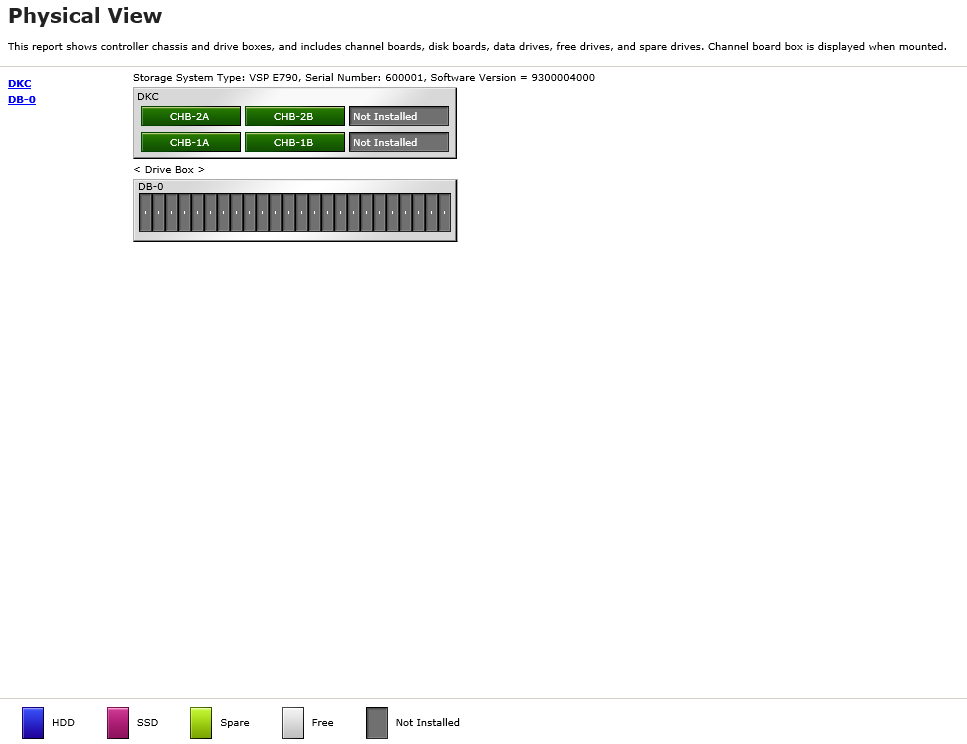

Virtual Storage Platform E590およびVirtual Storage Platform E790(ファームウェアバージョンが93-05-02-XX以降)

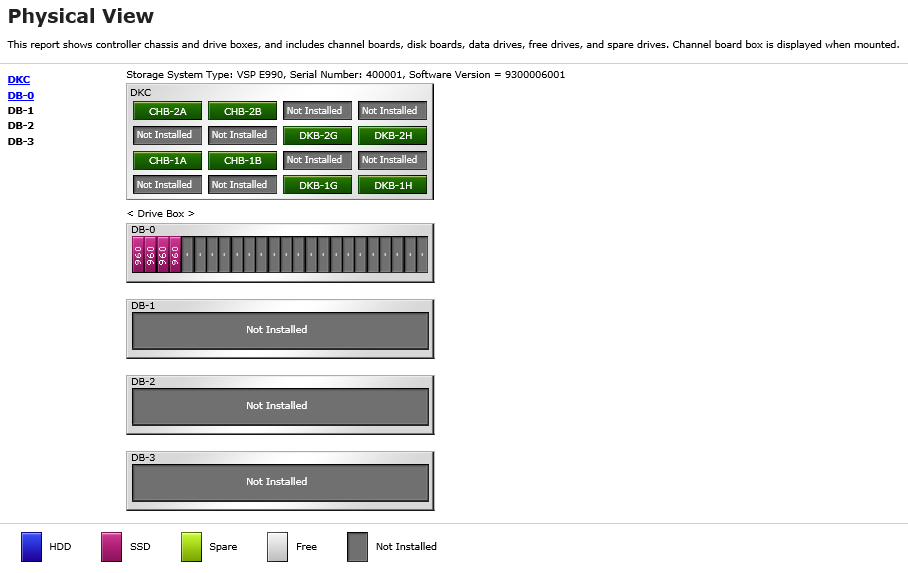

Virtual Storage Platform E990
チャネルボードボックスを接続している場合
