3.20.21 Storage Device Listによるストレージシステム追加登録
背景
Storage Device Listを使用してSVPにストレージシステムを登録します。
- 注意
-
次の条件の場合は、「3.20.20 セットアッププログラムによるストレージシステム追加登録」に従ってください。次の条件の場合に、Storage Device Listを使用して、SVPにストレージシステムを追加登録すると、ストレージシステムが正しく動作しないことがあります。
-
追加登録するストレージシステムのファームウェア※1が、SVPに登録済のストレージシステムのファームウェア※2のバージョンより新しい場合
- 注※1
-
追加登録するストレージシステムのファームウェアバージョンは、SVPファームウェアメディアに記載されている「MAIN」で確認できます。
- 注※2
-
SVPに登録済のストレージシステムのファームウェアバージョンは、Storage Navigatorのエクスプローラでストレージシステムを選択して表示する画面[ストレージシステム情報編集]の[ソフトウェアバージョン]の[Main]で確認できます。
-
- メモ
-
ストレージ管理ソフトウェア、およびSVPソフトウェアの更新が完了していない状態で、この手順を使用してストレージシステムを登録すると、ストレージシステムが正常に動作しない場合があります。
この手順実施前に必ず「3.19.1 ストレージ管理ソフトウェア、SVPソフトウェア、ファームウェアの更新」の手順でストレージ管理ソフトウェアの更新を実行してください。
- ヒント
-
管理クライアントからSVPにリモートデスクトップ接続して、ストレージシステムの登録を行うこともできます。リモートデスクトップ接続を行う場合は、「付録L 管理クライアントからSVPへの接続方法」を参照してください。
前提条件
-
登録するストレージシステムの電源がONになっていること。
操作手順
-
SVPのWindowsの[スタート]メニューから、[Hitachi Device Manager-Storage Navigator]-[Storage Device List]を右クリックし、[管理者として実行]をクリックします。
- ヒント
-
SVPデスクトップ上の[Open StorageDeviceList]アイコンを右クリックして、[管理者として実行]を選択することでもStorage Device Listを起動できます。
-

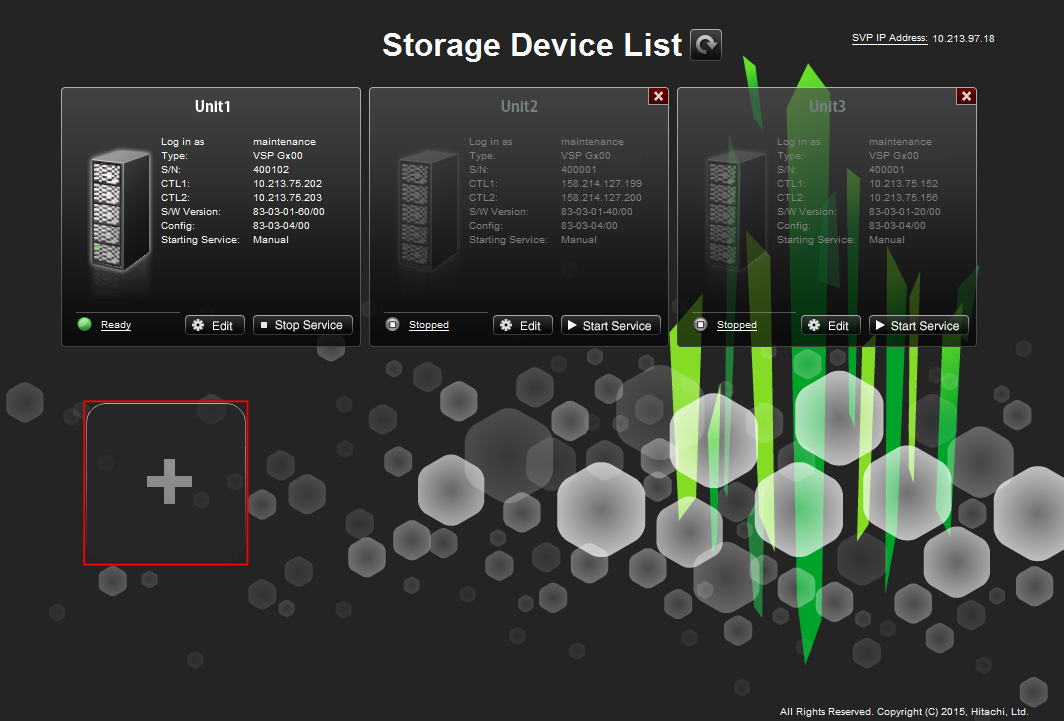

[Storage Device List]画面が表示されます。[+]ボタンをクリックします。
-

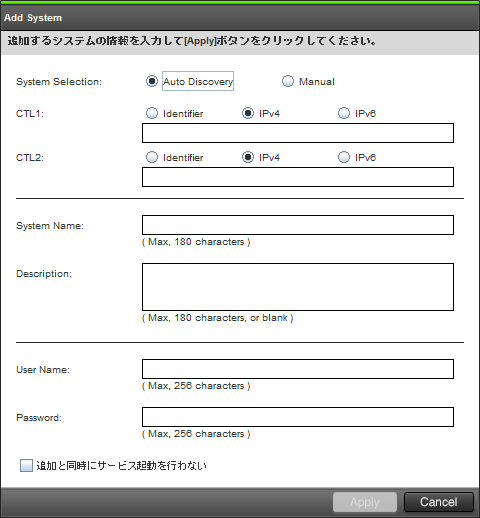

[Add System]画面が表示されます。次の表に従い各設定項目を入力して、[Apply]をクリックします。
項目
内容
Software Selection
[Browse]をクリックして、SVPファームウェアメディアの内容をコピーしたインストール作業用フォルダ内のSoftware\productname.infを指定し、インストール情報を取得します。
System Selection
ストレージシステム情報の入力方法を選択します。
-
[Auto Discovery](デフォルト選択):ストレージシステム情報を自動で取得します。
-
[Manual]※1:ストレージシステム情報を手動で設定します。
CTL1, CTL2※2
maintenance utilityのネットワーク画面のCTL1とCTL2のIPアドレスを指定します。IPアドレスの代わりにDNSサーバに登録したホスト名でも指定できます。
ホスト名で指定する場合は、[Identifier]を選択し、DNSサーバに登録したホスト名を入力してください。なお、CTL1とCTL2に同じホスト名を指定できません。
SVPのWindowsに対する設定も必要です。[コントロールパネル]からDNSサフィックスを追加する画面を表示して、CTL1、CTL2に設定するホストのドメイン名を追加してください(「3.2.32 DNSサフィックスの設定」参照)。
注意事項:ホスト名で指定する場合は、次のバージョンが印字されたSVPファームウェアメディアを使用してください。-
93-の場合:93-02-01-xx/xx以降
-
88-の場合:88-06-01-xx/xx以降
上記より古いバージョンのSVPファームウェアメディアを使用しても、[Identifier]が表示されることがあります。ここでホスト名を指定すると、ストレージシステムのサービスの起動が失敗します。
System Name
ストレージシステムの表示名を設定します。
入力できる文字数は、半角文字で180文字までです。
Description
ストレージシステムの説明を設定します。Descriptionは、任意の項目です。
入力できる文字数は、半角文字で180文字までです。
User Name
ストレージシステムのユーザ名を入力します。
Password
ストレージシステムのパスワードを入力します。
追加と同時にサービス起動を行わない ※3 ※4
ストレージシステムを追加するのと同時にサービス起動するかどうかを選択します。
(デフォルトはチェックなし)
- 注※1
-
保守員が手動で設定します。
ユーザは[Manual]を選択して設定しないでください。
- 注※2
-
SVPファームウェアメディアに印字されたバージョンが下記より古い場合、ストレージ管理ソフトウェアでは、「IP Address(CTL1), IP Address(CTL2)」と表示されます。これらのバージョンでは、ホスト名による接続先の指定はできません。
-
93-02-01-xx/xx
-
88-06-01-xx/xx
-
- 注※3
-
複数台のストレージシステムを登録する場合は、このチェックボックスにチェックを入れて、追加と同時にサービスが開始されないように設定することを推奨します。
SVPの再起動時にストレージシステムのサービスを自動で開始させるための設定は、「3.20.22 Storage Device Listからストレージシステム情報を変更」を参照してください。
- 注※4
-
「(1) セットアッププログラムによるストレージシステム追加登録」と異なり、このチェックボックスをチェックしても、Storage Device Listから起動される[Edit System]画面の[SVP再起動時に自動でサービスを開始する]のチェックに影響を与えません。
(デフォルトでは、チェックが入っていますが、他のストレージシステムのバージョンや設定状態によって消えている場合もあります。詳細は、「3.20.22 Storage Device Listからストレージシステム情報を変更」を参照してください。)
なお、ストレージシステムのサービスが起動されないと、エクスポートツール(ExportTool)は使用できません。
-
-
確認画面が表示されます。[Close]をクリックします。

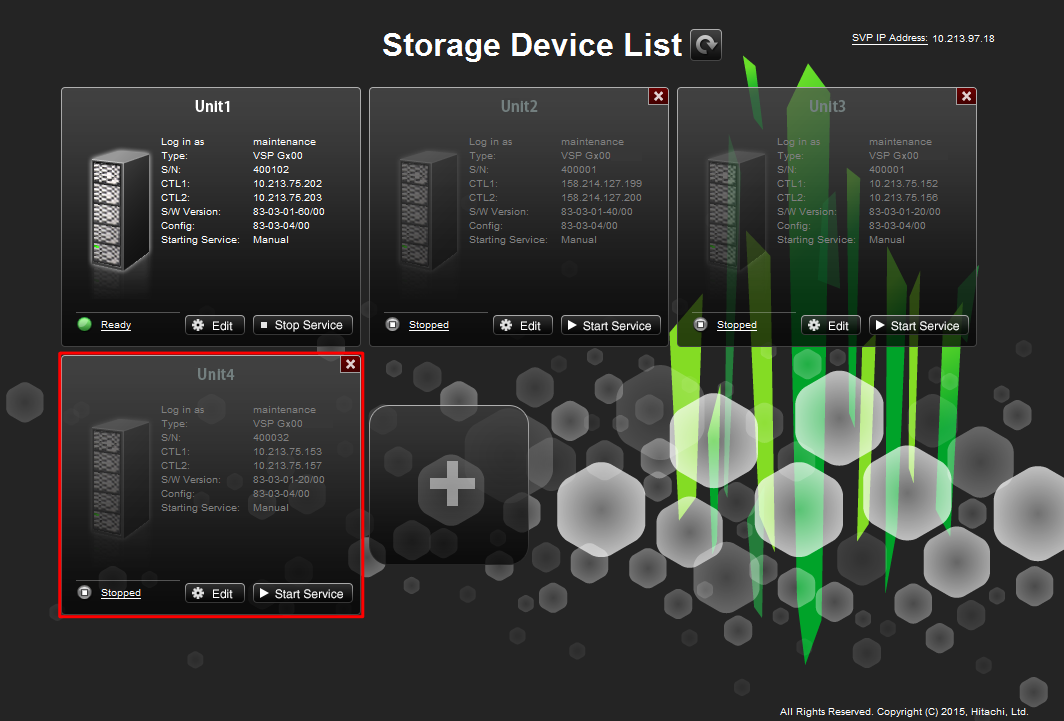

登録されたストレージシステムがStorage Device Listに表示されます。
- ヒント
-
登録したストレージシステムを操作する場合は、「3.20.24 ストレージシステム単位のサービスの開始」を実施してください。
