2.15.14 GADの副サイトとURの副サイトのストレージシステムを接続する

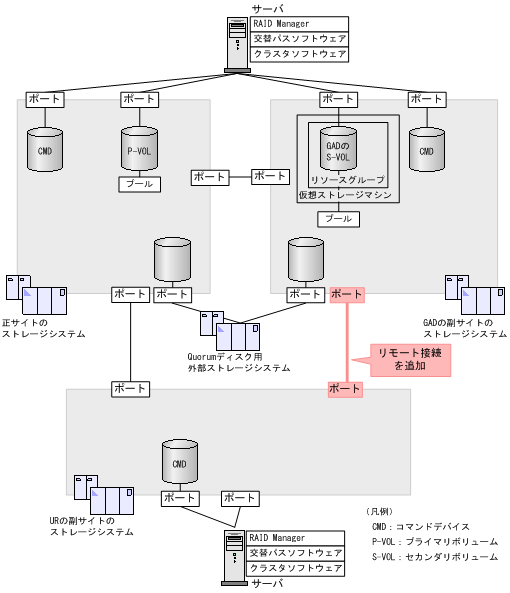

GADの副サイトとURの副サイトのストレージシステムを接続するために、ポートの属性を設定し、2台のストレージシステムの間にリモート接続を追加します。

[図データ]
〈この項の構成〉

(1) リモート接続を追加する

GADの副サイトとURの副サイトのストレージシステム間に、双方向にリモート接続を追加します。なお、双方向のリモート接続で、同じパスグループIDを指定してください。

コマンド例

  • GADの副サイトのストレージシステムに接続しているサーバ

    1. GADの副サイトのストレージシステムのポート(CL6-C)から、URの副サイトのストレージシステムのポート(CL6-C)へ、パスグループIDが1のリモート接続を追加します。

      raidcom add rcu -cu_free 444444 M800 1 -mcu_port CL6-C -rcu_port CL6-C -IH1
    2. 非同期コマンドの処理が正常終了したことを確認します。

      raidcom get command_status -IH1
      HANDLE  SSB1  SSB2  ERR_CNT  Serial#  Description
      00c3    -     -     0        422222   -

  • URの副サイトのストレージシステムに接続しているサーバ

    1. URの副サイトのストレージシステムのポート(CL6-C)から、GADの副サイトのストレージシステムのポート(CL6-C)へ、パスグループIDが1のリモート接続を追加します。

      raidcom add rcu -cu_free 422222 M800 1 -mcu_port CL6-C -rcu_port CL6-C -IH2
    2. 非同期コマンドの処理が正常終了したことを確認します。

      raidcom get command_status -IH2
      HANDLE  SSB1  SSB2  ERR_CNT  Serial#  Description
      00c3    -     -     0        444444   -

ストレージシステム間の交替パスは、raidcom add rcu_pathコマンドを使用して追加します。

確認コマンド例

  1. GADの副サイトのストレージシステムで、リモート接続の情報を表示します。

    raidcom get rcu -cu_free 444444 M800 1 -IH1
    Serial#  ID  PID  MCU  RCU  M/R  T  PNO  MPORT  RPORT  STS_CD  SSIDs
    444444   M8  0    -    -    RCU  F  1    CL6-C  CL6-C  NML_01  -
  2. URの副サイトのストレージシステムで、リモート接続の情報を表示します。

    raidcom get rcu -cu_free 422222 M800 1 -IH2
    Serial#  ID  PID  MCU  RCU  M/R  T  PNO  MPORT  RPORT  STS_CD  SSIDs
    422222   M8  0    -    -    RCU  F  1    CL6-C  CL6-C  NML_01  -

ストレージシステムのシリアル番号、モデル、およびポート名が正しいこと、ならびにパスの状態が正常であることを確認します。
