2.1.9 Universal Replicatorのミラーとは

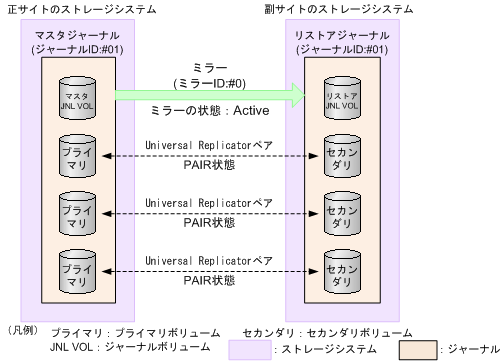

マスタジャーナルとリストアジャーナルの関係はミラーと呼ばれます。
ミラー内に形成コピーが進行中で同期していないペア（ペアの状態がCOPY）、または形成コピーが完了して同期したペア（ペアの状態がPAIR）だけがあるとき、ミラーはActive状態となります。通常、ペアはPAIR状態で運用するため、ミラーの状態も通常はActiveになります。
ミラーを対象にした操作を実行すると、ミラーの状態が変化します。操作が完了したことを確認するために、ミラーの状態を確認してください。ミラーの主な状態について、簡単に説明します。
-
Initial：ミラーにデータボリュームが登録されていないか、またはミラーの削除が完了した状態です。
-
Active：ミラー内にCOPY状態またはPAIR状態のペアだけがある状態です。
-
Stopped：ミラーが分割されているか、またはミラーが削除されようとしている状態です。
ミラーの状態は、Storage NavigatorまたはRAID Managerで確認できます。
- ヒント
-
Universal Replicatorペアはミラー単位に操作することを基本としているため、分割や再同期はミラー単位で実施してください。ペア単位で分割や再同期を実行しようとすると、操作要求が拒否されることがあります。
![[図データ]](GUID-EB1E3581-E79D-4919-893A-FCFA7E27B646-low.png)
|
- 〈この項の構成〉
(1) ミラーの分割
ミラーを分割すると、そのミラーに含まれるすべてのペアが分割されて、マスタジャーナルからリストアジャーナルへのデータコピーが停止します。ミラーを分割するには、ミラーの状態がActiveである必要があります。ミラーの分割が完了すると、ミラーの状態はStoppedになります。
ペアが分割されている間、更新データはセカンダリボリュームに反映されません。ペアを再同期したときに、更新データがセカンダリボリュームに反映されます。ミラーに属するすべてのペアを再同期する場合は、ミラーを再同期します。
ミラーを分割するときも、［セカンダリボリューム書き込み］（RAID Managerの場合はpairsplit -rw）で、セカンダリボリューム書き込みを有効にするかどうかを選択できます。セカンダリボリューム書き込みを有効にすると、ペアが分割されている間、ホストはセカンダリボリュームにデータを書き込むことができます。
![[図データ]](GUID-95C0717C-A8F0-4024-91D4-AE8BA91B2685-low.png)
|
プライマリボリュームの内容とセカンダリボリュームの内容を一致させてから、ミラーを分割することもできます。この場合は、ミラーの分割時に［分割モード］で［フラッシュ］（RAID Managerの場合はpairsplit）を選択します。［フラッシュ］を選択することで、ペアを分割するときに、更新データがセカンダリボリュームに反映されます。副サイトのストレージシステムがペアの分割を受け付けた時点で、対象となるペアが保留していたすべてのジャーナルデータの内容が、セカンダリボリュームに書き込まれます。その後、対象ペアにジャーナルデータ（更新データ）がない状態が一定時間続くと、対象ペアの状態はPSUSに変わります。ジャーナルのすべてのペアの状態がPSUSに変わったら、ボリュームの複製は完了です。ミラーの状態はStoppedになります。
- ヒント
-
ミラーに属するデータボリュームの完全な複製を作成したいときには、ミラーを分割する前に、ホストからのI/Oを停止させておく必要があります。データの複製を作成したいときに即座に複製を作成すること（またはこのような方法で作成された複製）をPoint-in-Timeコピーといいます。
(2) ミラーの再同期
ミラーを再同期すると、ミラーに属するすべてのペアのプライマリボリュームからセカンダリボリュームへのデータコピーが再開します。ミラーを再同期するには、ミラーの状態がStoppedである必要があります。
- メモ
-
ミラーはI/O負荷が低いときに再同期してください。同じコンシステンシーグループ内に状態が異なる複数のペアが混在している場合、I/O負荷が高い状態でミラーを再同期すると、ペアの再同期が失敗して分割されることがあります（ペアの状態はPSUEになります）。
(3) ミラーの削除
ミラーを削除すると、ミラーに属するすべてのペアが削除され、マスタジャーナルからリストアジャーナルへのデータコピーが終了します。ミラーを削除するとき、削除モードを選択できます。
-
［通常］：ミラーが削除されるのは、ローカルストレージシステムがミラーの状態をInitialに変更できる場合だけです。RAID Managerの場合は、pairsplit -rを使用します。
-
［強制］：ミラーを強制的に削除します。ローカルストレージシステムがリモートストレージシステムと通信できない場合でも、ミラーは削除されます。
削除モードに［強制］を選択した状態で削除の操作を実行していて、かつ5分間以上たっているのにミラーの状態がInitialになっていない場合は、再度強制削除の操作を実行するとそのミラーに属するすべてのペアを削除できます。なお、強制削除を実行してから5分間は同じジャーナル内にペアを作成しないでください。ペア作成に失敗するおそれがあります。
