2.4.8 Thin Imageとglobal-active deviceの併用
Thin Imageペアのプライマリボリュームを、global-active device(GAD)ペアのプライマリボリュームまたはセカンダリボリュームとして使用できます。詳細についてはglobal-active deviceユーザガイドを参照してください。
(1) ストレージシステムの構成
Thin ImageペアとGADペアを組み合わせた構成で、サポートするストレージシステムの構成およびサポートしないストレージシステムの構成を次に示します。
-
サポートする構成1
GADペアのプライマリボリュームを使用して、Thin Imageペアを作成できます。サーバからはGADペアのプライマリボリュームとセカンダリボリュームは1個のボリュームに見えるため、サーバからは1個のボリュームに対してThin Imageペアが作成されたように見えます。
-
サポートする構成2

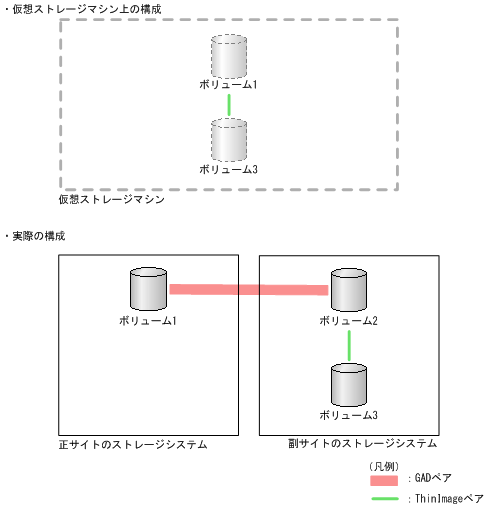

GADペアのセカンダリボリュームを使用して、Thin Imageペアを作成できます。サーバからはGADペアのプライマリボリュームとセカンダリボリュームは1個のボリュームに見えるため、サーバからは1個のボリュームに対してThin Imageペアが作成されたように見えます。
-
サポートする構成3

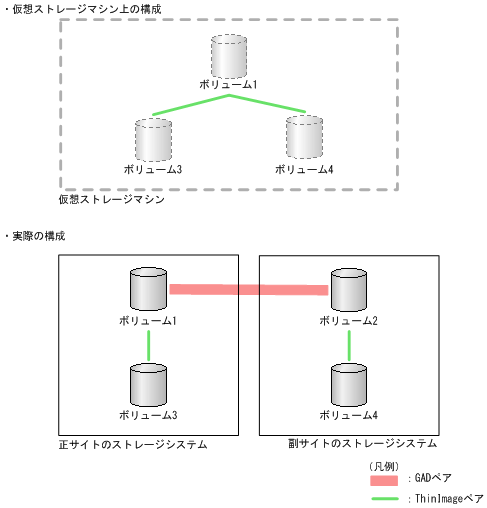

GADペアのプライマリボリュームおよびセカンダリボリュームを使用して、Thin Imageペアを作成できます。サーバからはGADペアのプライマリボリュームとセカンダリボリュームは1個のボリュームに見えるため、サーバからは1個のボリュームに対して複数のThin Imageペアが作成されたように見えます。
-
サポートしない構成

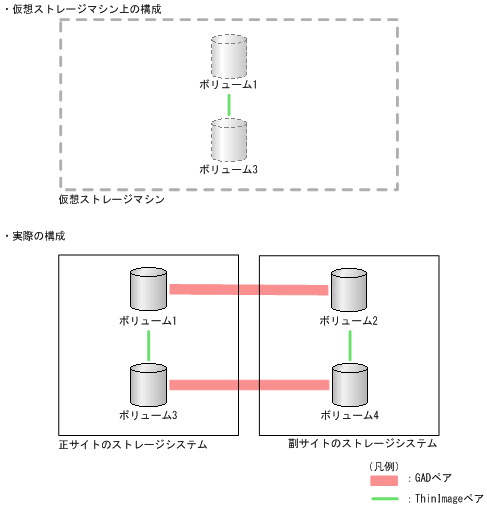

GADペアのプライマリボリュームを使用しているThin Imageペアと、GADペアのセカンダリボリュームを使用しているThin Imageペアを使用して、GADペアを作成することはできません。
(2) コンシステンシーグループの構成
Thin ImageペアとGADペアを組み合わせた構成で、サポートするコンシステンシーグループの構成およびサポートしないコンシステンシーグループの構成を次に示します。
-
サポートする構成
Thin Imageペアのコンシステンシーグループには、1台のストレージシステム内のペアだけを登録できます。
-
サポートしない構成

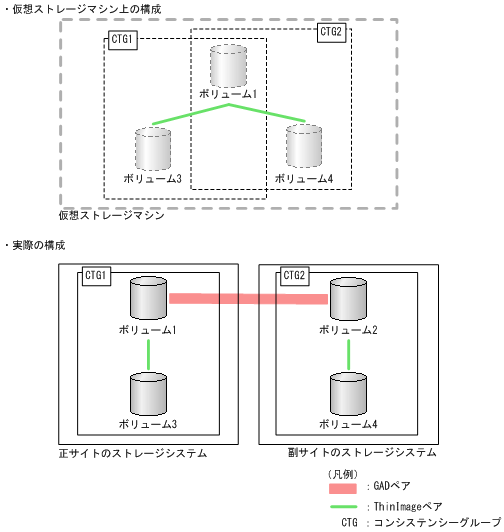

GADペアのプライマリボリュームを使用しているThin Imageペアと、GADペアのセカンダリボリュームを使用しているThin Imageペアは、同じコンシステンシーグループに登録できません。
(3) スナップショットグループの構成
Thin ImageペアとGADペアを組み合わせた構成で、サポートするスナップショットグループの構成およびサポートしないスナップショットグループの構成を次に示します。
-
サポートする構成
Thin Imageペアのスナップショットグループには、1台のストレージシステム内のペアだけを登録できます。
-
サポートしない構成
GADペアのプライマリボリュームを使用しているThin Imageペアと、GADペアのセカンダリボリュームを使用しているThin Imageペアは、同じスナップショットグループに登録できません。
(4) GADのペア状態とThin Imageのペア操作可否の関係
GADペアのプライマリボリュームまたはセカンダリボリュームとThin Imageペアのプライマリボリュームを共有したときの、GADのペア状態とThin Imageのペア操作可否の関係を次に示します。
- 注意
-
GADペアとボリュームを共有しているThin Imageペアのスナップショットデータを取得する場合は、対象となるボリュームに対するI/Oを停止してからスナップショットデータを取得してください。I/Oを停止せずにスナップショットデータを取得すると、スナップショットデータの整合性が取れない場合があります。
-
GADペアのプライマリボリュームとThin Imageのプライマリボリュームを共有したときの、Thin Imageのペア操作可否
GADのペア状態
I/Oモード
Thin Imageのペア操作
ペア作成
スナップショットデータ取得
ペア回復
スナップショットデータ削除
ペア削除
COPY
Mirror(RL)
○
○
×
○
○
PAIR
Mirror(RL)
○
○
×
○
○
PSUS
Local
○
○
○
○
○
Block
○
○
×
○
○
PSUE
Local
○
○
○
○
○
Block
○
○
×
○
○
- (凡例)
○:操作できます
×:操作できません(コマンド拒否)
-
GADペアのセカンダリボリュームとThin Imageのプライマリボリュームを共有したときの、Thin Imageのペア操作可否
GADのペア状態
I/Oモード
Thin Imageのペア操作
ペア作成
スナップショットデータ取得
ペア回復
スナップショットデータ削除
ペア削除
COPY
Block
×
×
×
×
○
PAIR
Mirror(RL)
○
○
×
○
○
SSUS
Block
○
○
×
○
○
PSUE
Block
○
○
×
○
○
SSWS
Local
○
○
×
○
○
- (凡例)
○:操作できます
×:操作できません(コマンド拒否)
