2.4.7 Thin ImageとTrueCopyまたはUniversal Replicatorの併用
Thin ImageペアのプライマリボリュームとTrueCopyペアまたはUniversal Replicatorペアのボリュームを共有した場合について説明します。
- 〈この項の構成〉
(1) Thin ImageプライマリボリュームとTrueCopy/Universal Replicatorプライマリボリューム共有時のThin Imageの操作
(2) Thin ImageプライマリボリュームとTrueCopy/Universal Replicatorセカンダリボリューム共有時のThin Imageの操作
(3) Thin ImageプライマリボリュームとTrueCopy/Universal Replicatorプライマリボリューム共有時のTrueCopy/Universal Replicatorの操作
(4) Thin ImageプライマリボリュームとTrueCopy/Universal Replicatorセカンダリボリューム共有時のTrueCopy/Universal Replicatorの操作
(5) Thin ImageとTrueCopyおよびUniversal Replicatorの3DCマルチターゲット構成
(1) Thin ImageプライマリボリュームとTrueCopy/Universal Replicatorプライマリボリューム共有時のThin Imageの操作
Thin Imageの操作 |
TrueCopy/Universal Replicatorペアの状態 |
|||||
---|---|---|---|---|---|---|
COPY |
PAIR |
PSUS |
PSUE |
Suspending |
Deleting |
|
ペアを作成する |
○ |
○ |
○ |
○ |
○ |
○ |
スナップショットデータを取得する |
○ |
○ |
○ |
○ |
○ |
○ |
ペアを回復する |
× |
× |
○ |
○ |
× |
× |
スナップショットデータを削除する |
○ |
○ |
○ |
○ |
○ |
○ |
ペアを削除する |
○ |
○ |
○ |
○ |
○ |
○ |
- (凡例)
-
○:操作できます
×:操作できません(コマンド拒否)
(2) Thin ImageプライマリボリュームとTrueCopy/Universal Replicatorセカンダリボリューム共有時のThin Imageの操作
Thin Imageの操作 |
TrueCopy/Universal Replicatorペアの状態 |
||||||
---|---|---|---|---|---|---|---|
COPY |
PAIR |
PSUS |
PSUE |
SSWS |
Suspending |
Deleting |
|
ペアを作成する |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
スナップショットデータを取得する |
× |
○ |
○ |
○ |
○ |
○ |
○ |
ペアを回復する※ |
× |
× |
× |
× |
× |
× |
× |
スナップショットデータを削除する |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
ペアを削除する |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
- (凡例)
-
○:操作できます
×:操作できません(コマンド拒否)
- 注※
-
TrueCopy/Universal ReplicatorセカンダリボリュームとThin Imageプライマリボリュームを共有しているペアを回復する場合は、あらかじめhorctakeoverコマンドhorctakeoverコマンドを実行して、正サイトのストレージシステムから副サイトのストレージシステムへの切り替えをしてください。
(3) Thin ImageプライマリボリュームとTrueCopy/Universal Replicatorプライマリボリューム共有時のTrueCopy/Universal Replicatorの操作
TrueCopy/Universal Replicatorの操作 |
Thin Imageペアの状態 |
||||
---|---|---|---|---|---|
COPY |
PAIR、PFUL |
PSUS、PFUS |
RCPY |
PSUE |
|
ペアを作成する |
○ |
○ |
○ |
× |
○ |
ペアを分割する |
○ |
○ |
○ |
‐ |
○ |
ペアを再同期する |
○ |
○ |
○ |
× |
○ |
ペアを削除する |
○ |
○ |
○ |
○ |
○ |
副サイトのストレージシステムに切り替える |
○ |
○ |
○ |
× |
○ |
- (凡例)
-
リモートストレージ:リモートストレージシステム
○:操作できます
×:操作できません(コマンド拒否)
‐:該当なし
(4) Thin ImageプライマリボリュームとTrueCopy/Universal Replicatorセカンダリボリューム共有時のTrueCopy/Universal Replicatorの操作
TrueCopy/Universal Replicatorの操作 |
Thin Imageペアの状態 |
||||
---|---|---|---|---|---|
COPY |
PAIR、PFUL |
PSUS、PFUS |
RCPY |
PSUE |
|
ペアを作成する※ |
× |
× |
× |
× |
× |
ペアを分割する |
○ |
○ |
○ |
‐ |
○ |
ペアを再同期する |
○ |
○ |
○ |
‐ |
○ |
ペアを削除する |
○ |
○ |
○ |
‐ |
○ |
副サイトのストレージシステムに切り替える |
○ |
○ |
○ |
‐ |
○ |
- (凡例)
-
リモートストレージ:リモートストレージシステム
○:操作できます
×:操作できません(コマンド拒否)
‐:該当なし
- 注※
-
TrueCopy/Universal ReplicatorのセカンダリボリュームをThin Imageのプライマリボリュームとする場合、TrueCopy/Universal Replicatorのペアを作成後にペアを作成する必要があります。
TrueCopyのペア状態および操作の詳細についてはTrueCopyユーザガイドを、Universal Replicatorのペア状態および操作の詳細についてはUniversal Replicatorユーザガイドを参照してください。

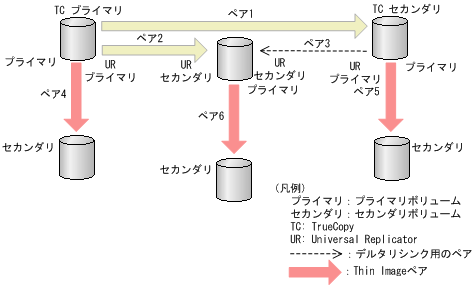

(5) Thin ImageとTrueCopyおよびUniversal Replicatorの3DCマルチターゲット構成
Thin ImageとTrueCopyおよびUniversal Replicatorの3DCマルチターゲット構成を併用する場合のペア構成について、次の図に示します。
図中のペアについて説明します。
-
ペア1は、TrueCopyペアです。
-
ペア2は、Universal Replicatorペアです。
-
ペア3は、デルタリシンク用のUniversal Replicatorペアです。
-
ペア4、ペア5、およびペア6は、Thin Imageペアです。
ペア4のThin Imageペアを作成するために、ペア1、ペア2、およびペア3のデルタリシンク用の3DCマルチターゲット構成を先に作成する必要はありません。
ペア5のThin Imageペアを作成するために、ペア1、ペア2、およびペア3のデルタリシンク用の3DCマルチターゲット構成を先に作成してください。
ペア6のThin Imageペアを作成するために、ペア1、ペア2、およびペア3のデルタリシンク用の3DCマルチターゲット構成を先に作成してください。
3つのURサイトによる3DCマルチターゲット/カスケード/デルタリシンク構成に含まれる、2つのミラーを使用したボリュームは、Thin Imageペアのボリュームとしては使用できません。

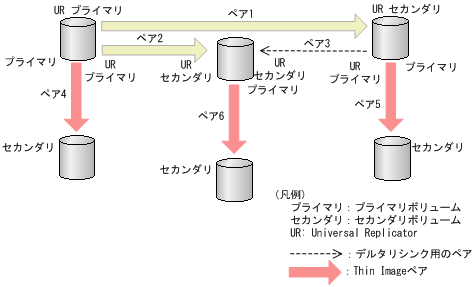

(6) Universal Replicatorの3DCマルチターゲット構成
Thin ImageとUniversal Replicatorの3DCマルチターゲット構成を併用する場合のペア構成について、次の図に示します。
図中のペアについて説明します。
-
ペア1およびペア2は、Universal Replicatorペアです。
-
ペア3は、デルタリシンク用のUniversal Replicatorペアです。
-
ペア4、ペア5、およびペア6は、Thin Imageペアです。
ペア4のThin Imageペアを作成するために、ペア1、ペア2、およびペア3のデルタリシンク用の3DCマルチターゲット構成を先に作成する必要はありません。
ペア5のThin Imageペアを作成するために、ペア1およびペア2を先に作成してください。
ペア6のThin Imageペアを作成するために、ペア1およびペア2を先に作成してください。

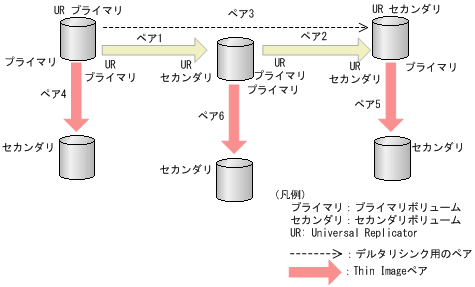

(7) Universal Replicatorの3DCカスケード構成
Thin ImageとUniversal Replicatorの3DCカスケード構成を併用する場合のペア構成について、次の図に示します。
図中のペアについて説明します。
-
ペア1およびペア2は、Universal Replicatorペアです。
-
ペア3は、デルタリシンク用のUniversal Replicatorペアです。
-
ペア4、ペア5、およびペア6は、Thin Imageペアです。
ペア4のThin Imageペアを作成するために、ペア1、ペア2、およびペア3のデルタリシンク用の3DCカスケード構成を先に作成する必要はありません。
ペア5のThin Imageペアを作成するために、ペア1およびペア2を先に作成してください。
ペア6のThin Imageペアを作成するために、ペア1およびペア2を先に作成してください。
