1.2.1　パス管理ウィンドウについて

パスの情報の参照や，パスの状態の変更に使用します。

パス管理ウィンドウを次に示します。

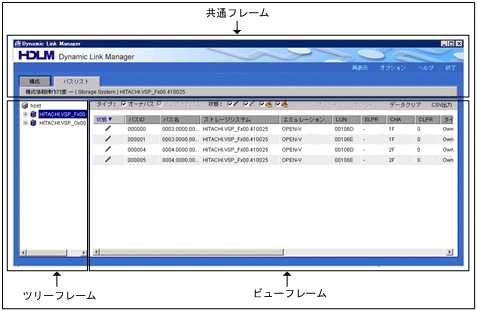

図1‒1　パス管理ウィンドウ

パス管理ウィンドウは次の3つのフレームで構成されています。

• 共通フレーム

  タイトル，ロゴ，およびHDLM GUIで共通して使用できるボタンが表示されます。

  共通フレームについては，「5.2.1　共通フレーム」を参照してください。

• ツリーフレーム

  ホストの管理対象であるストレージシステム，LUがツリーで表示されます。

  ツリー共通フレームについては，「5.2.2　ツリーフレーム」を参照してください。

• ビューフレーム

  パスリストビュー，または構成ビューが表示されます。

  パスリストビューについては，「5.2.3　ビューフレーム パスリストビュー」を参照してください。構成ビューについては，「5.2.4　ビューフレーム 構成ビュー」を参照してください。
