5.3.2 処理の流れ

複数サーバー構成のシステムで，ファイルシステムをテープにバックアップする処理の流れ，およびバックアップしたファイルシステムを正ボリュームにリストアする処理の流れを次の図に示します。なお，ここではファイルサーバーを1台の場合のシステム構成を例としていますが，ファイルサーバーを複数構成にすることもできます。

• 常時スプリット運用の場合，コピーグループを再同期してから，データをバックアップします。
• 常時ペア運用の場合は，バックアップの前にコピーグループを再同期する必要はありません。テープバックアップが終了してから，コピーグループを再同期して，初期状態に戻します。

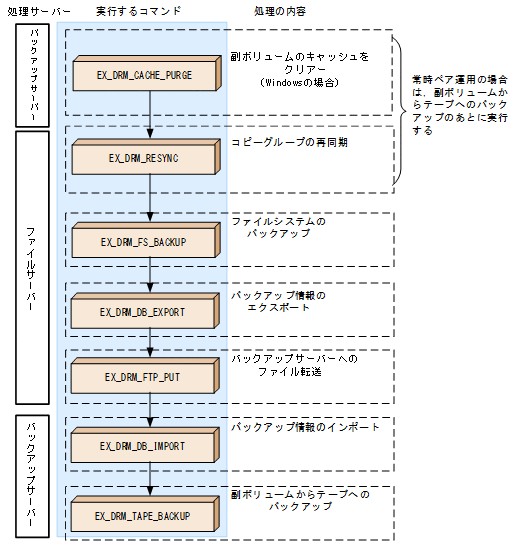

  図5-5 ファイルシステムをテープにバックアップする処理の流れ

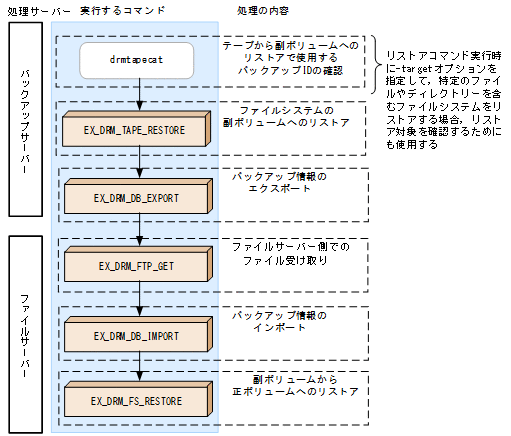

  図5-6 ファイルシステムをテープからリストアする処理の流れ
