11.4.2　サポートするアプリケーションおよびサービス

(1)　New Relicを使用した場合の構成

New Relicへメトリクスを出力する際の構成図を示します。

• HMP-PCTOのメトリクスを収集する場合、nri-prometheusコンポーネントをデプロイまたは有効化する必要があります。

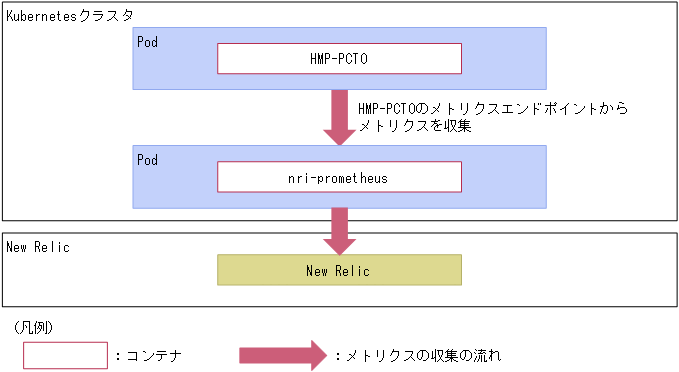

  図11‒34　New Relic使用時の構成図

ページの先頭へ

(2)　Elastic StackおよびPrometheusを使用した場合の構成

Elastic StackまたはPrometheusを使用してメトリクス収集を行う際の構成図を次に示します。

図11‒35　HMP-PCTOメトリクスの構成（SQL-Participantの場合）

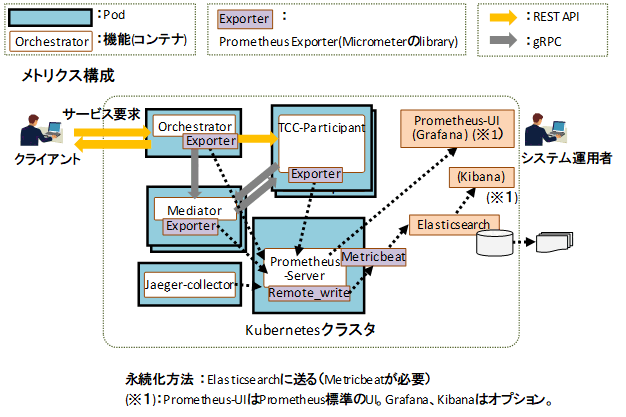

図11‒36　HMP-PCTOメトリクスの構成（TCC-Participantの場合）

図11‒37　HMP-PCTOメトリクスの構成（TP1-Bridgeの場合）

「表11‒28　メトリクスの評価対象」の評価対象ごとの取得手段を次の表に示します。

表11‒32　メトリクスの取得手段

項番	評価対象		取得手段
1	システムの利用状況		Micrometerが標準で用意するライブラリでPrometheusに送信するメトリクスデータを生成します。
2	Java VMの利用状況		Micrometerが標準で用意するライブラリでPrometheusに送信するメトリクスデータを生成します。
3	HMP-PCTOの性能を評価するための指標	gRPC通信の性能	Micrometerが標準で用意するライブラリでPrometheusに送信するメトリクスデータを生成します。
4		送信処理の性能	HMP-PCTO内部で実施される非同期送信処理に関する項目について、Micrometerを使用して独自に作成し、この取得項目についてPrometheusに送信するメトリクスデータを生成します。
5		機能固有の稼働統計情報	HMP-PCTOが各コンポーネント固有の稼働統計情報について、Micrometerを使用して独自に作成し、この取得項目についてPrometheusに送信するメトリクスデータを生成します。 Jaeger-collectorは、Jaeger-collectorの機能によってメトリクス情報を生成します。
6		Spring Bootの組み込みTomcatの情報	Spring Bootの組み込みTomcatに関する情報について、Tomcat Webサーバに関する情報を独自に作成し、Micrometerが標準で用意するライブラリを用いて、Prometheusに送信するメトリクスデータを生成します。

重要

メトリクスデータの取得条件

Micrometerのライブラリによって取得されるメトリクスデータには、取得条件を満たした場合だけ記録されるため、メトリクス閲覧アプリケーションまたはサービスで閲覧できないことがあります。

メトリクスデータの取得条件については、Micrometerのライブラリのドキュメントを参照してください。

重要

Prometheusを利用してメトリクス収集を行う場合

Prometheus-Server自体は永続化の手段を持たないため、さらに永続化を目的として外部に送信を行います。次の送信先があります。

• Elasticsearch

  Prometheus-ServerはRemote_write機能を使用してMetricbeatに送信し、MetricbeatがElasticsearchに送信します。

Prometheus-Serverが収集したメトリクスデータを閲覧するには、PrometheusのWeb UIを使用します。詳細については、「11.5.3　メトリクス」を参照してください。
