3.3.7 マルチパスLU設定

Global Link Managerでは，LU単位のロードバランス設定，LU単位のダイナミックI/Oパスコントロール設定，LU単位の同一パス使用回数設定，およびLU単位の拡張ロードバランスの同一パス使用回数（ランダムI/O）設定を実行できます。

LU単位のロードバランス設定

ホストから接続するLUの単位でロードバランスを設定し，次のような設定を実行できます。

• 特定のLUだけ，ロードバランス機能を使用するかどうかの設定を変更する
• 特定のLUだけ，ロードバランスのアルゴリズムをほかのLUとは別に設定する
• 特定のLUだけ，設定したアルゴリズムがI/Oに同一のパスを使用する回数を設定する

LU単位のダイナミックI/Oパスコントロール設定

次の条件をすべて満たす場合に，LU単位でダイナミックI/Oパスコントロール機能を使用するかどうかの設定を変更できます。

• ホストのHDLMバージョンが7.3以降である
• ホストから接続しているストレージシステムが，ダイナミックI/Oパスコントロールに対応している

注意事項

ホストのOSがVMwareの場合，ホストへの操作では100LU当たり数分の時間（3分程度）が掛かる場合があります。

LU単位の同一パス使用回数設定

ホストのHDLMバージョンが7.4.1以降かつホストのOSがVMware以外の場合に，LU単位で次のような設定を実行できます。

• ロードバランスのアルゴリズムに，ラウンドロビン（rr），最少I/O数（lio），または最少ブロック数（lbk）を適用する場合，I/Oに同一のパスを使用する回数を設定する
• ロードバランスのアルゴリズムに，拡張ラウンドロビン（exrr），拡張最少I/O数（exlio），または拡張最少ブロック数（exlbk）を適用する場合，シーケンシャルI/Oに同一のパスを使用する回数を設定する

LU単位の拡張ロードバランスの同一パス使用回数（ランダムI/O）設定

ホストのHDLMバージョンが8.1.2以降かつホストのOSがVMware以外の場合に，LU単位で次のような設定を実行できます。

• ロードバランスのアルゴリズムに，拡張ラウンドロビン（exrr），拡張最少I/O数（exlio），または拡張最少ブロック数（exlbk）を適用する場合，ランダムI/Oに同一のパスを使用する回数を設定する

ホストのOSがVMwareの場合，「HDLM設定」で設定したロードバランス，同一パス使用回数，およびダイナミックI/OパスコントロールはすべてのマルチパスLUに適用されます。ホストのOSがVMware以外の場合，ダイナミックI/OパスコントロールはすべてのマルチパスLUに適用されます。LU単位で設定する場合は「マルチパスLU設定」で設定します。なお，Global Link Managerのリソースとしてホストを新規に追加した時点では，ホストごとに設定しているロードバランスの設定値をLU単位でも引き継ぐ設定になっています。

LU単位で，ロードバランス，同一パス使用回数，およびダイナミックI/Oパスコントロールを設定する場合の例を次の図に示します。

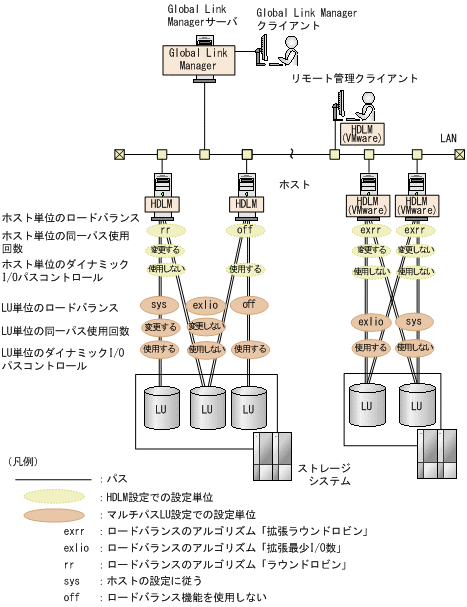

図3-4 LU単位のロードバランスおよびダイナミックI/Oパスコントロールの設定例

LU単位のロードバランス設定，LU単位の同一パス使用回数設定，およびLU単位のダイナミックI/Oパスコントロール設定は，LUに対応するマルチパスLUに対して実行します。マルチパスLU一覧には，パスの本数に関係なくLU単位で集約されたHDev（HDLMで管理するホストデバイス）がマルチパスLUとして表示されるため，LUと1対1でマルチパスLUを選択して設定できます。マルチパスLUの設定例をホストのOSごとに次の図に示します。

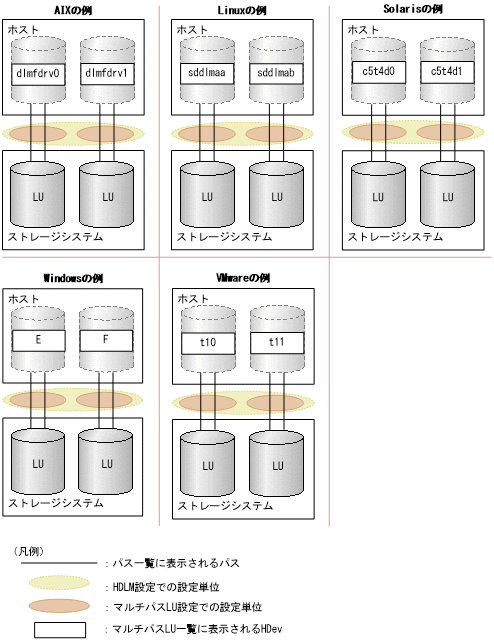

図3-5 マルチパスLU設定の概要（ホストのOSごとの設定例）

マルチパスLU設定は，ホスト単位，ホストグループ単位，またはストレージシステム単位にマルチパスLU一覧を表示して設定できます。ユーザーアプリケーションで使用するホストの構成に応じた単位で設定してください。

注意事項

マルチパスLU設定情報の初期化について

次のどちらかの条件に当てはまる場合には，Global Link Manager GUIで設定したマルチパスLU設定情報は初期化されます。

• ホストのHDLMのユーザーインターフェース（HDLM GUI，HDLM Web GUI，またはHDLMコマンド）を使用してロードバランスを設定した場合
  HDLMではホスト単位で環境を設定します。LU単位での設定はできません。そのため，HDLMのユーザーインターフェースを使用してロードバランス，同一パス使用回数，拡張ロードバランスの同一パス使用回数（ランダムI/O），またはダイナミックI/Oパスコントロールを設定した場合には，設定した内容がホスト単位で反映され，個々のマルチパスLU設定は初期化されます。

• ホストのOSがWindowsの場合にLUの動的再構成が行われたとき（Windows版HDLMでLUの動的削除機能を使用している場合）
  LUに接続しているすべてのパスが切断されたときにHDLMの管理対象からLUが自動で削除され，そのあと復旧した場合，そのLUに対して行っていたマルチパスLU設定は初期化されます。


マルチパスLU設定時のHDLMコマンドの実行結果について

ホストごとの設定と異なる値でLUごとのロードバランスを設定，またはLUごとのダイナミックI/Oパスコントロール機能を設定した場合，HDLMコマンドのviewオペレーションに-sys -sfuncパラメーターを指定して実行すると，次に示す例のようにLoad Balance，またはDynamic I/O Path Controlの値に「*」が出力されます。ただし，ホストのOSがVMwareの場合，Load Balanceの値に「*」は出力されません。

（例）HDLM設定またはマルチパスLU設定を次のように設定した場合

HDLM設定

• ロードバランス：「拡張ラウンドロビン」を指定
• ダイナミックI/Oパスコントロール：「使用しない」を指定

マルチパスLU設定

• ロードバランス：LUごとに「拡張最小I/O数」または「ホストの設定に従う」を指定
• ダイナミックI/Oパスコントロール：LUごとに「使用しない」または「使用する」を指定

HDLM Version                   : 8.0.0-00
Service Pack Version           :
Load Balance                   : on(exrr)*
Support Cluster                :
Elog Level                     : 3
Elog File Size(KB)             : 9900
Number Of Elog Files           : 2
Trace Level                    : 0
Trace File Size(KB)            : 1000
Number Of Trace Files          : 4
Path Health Checking           : on(30)
Auto Failback                  : off
Intermittent Error Monitor     : off
Dynamic I/O Path Control       : off(10)*
