16.2　Universal Volume Managerの操作の流れ

メモ

REST APIでは、ローカルストレージシステムの仮想ポートモードが有効な場合、仮想ポートIDは0が設定されているとみなします。仮想ポートモードが有効な場合、ポートに対する操作はRAID Managerを使用して実行してください。

外部ボリュームの利用を開始する

ローカルストレージシステムのポートに接続した外部ストレージシステムのボリュームをマッピングして、外部ボリュームを作成します。

重要

• ストレージシステムがVSP 5000 シリーズの場合でローカルストレージシステム側のポートがTargetポートのとき、ローカルストレージ側のポートをBidirectionalポートに変更する必要があります。
• ストレージシステムがVSP G1000、VSP G1500、VSP F1500、Virtual Storage Platform、Unified Storage VMの場合、ローカルストレージシステム側のポートをExternalポートに変更する必要があります。

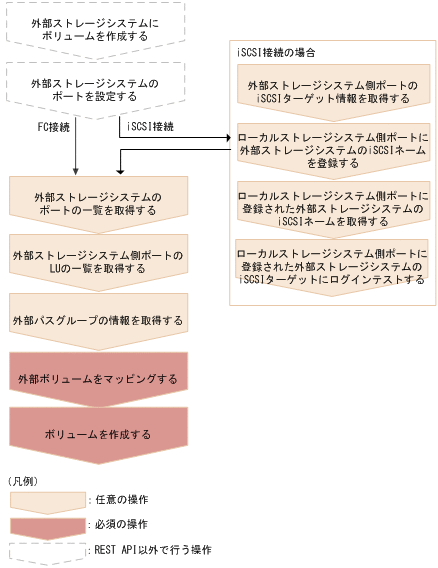

操作の流れを次に説明します。

外部ストレージシステムにボリュームを作成する

外部ストレージシステムにボリュームを作成します。外部ストレージシステムがREST APIをサポートしている場合は、外部ストレージシステム側のREST APIでも作成できます。

外部ストレージシステムのポートを設定する

外部ストレージシステムのポートとシステムオプションを設定します。操作方法は、ご使用の外部ストレージシステムのマニュアルを参照してください。

外部ストレージシステム側ポートのiSCSIターゲット情報を取得する（iSCSI接続の場合）

外部ストレージシステムとiSCSI接続している場合に、外部ストレージシステム側ポートのiSCSIターゲットを探索し、情報を取得します。

ローカルストレージシステム側ポートに外部ストレージシステム側ポートのiSCSIネームを登録する（iSCSI接続の場合）

外部ストレージシステムとiSCSI接続している場合に、取得した外部ストレージシステム側ポートのiSCSIネームを、ローカルストレージシステム側ポートに登録します。

登録したあとは、ログインテストのAPIを実行して、ログインができるかどうかを必ず確認してください。

ローカルストレージシステム側ポートに登録された外部ストレージシステムのiSCSIネームを取得する（iSCSI接続の場合）

外部ストレージシステムとiSCSI接続している場合に、ローカルストレージシステム側ポートに登録されている外部ストレージシステム側ポートのiSCSIネームを取得します。

ローカルストレージシステム側ポートに登録された外部ストレージシステムのiSCSIターゲットにログインテストする（iSCSI接続の場合）

外部ストレージシステムとiSCSI接続している場合に、取得したiSCSIネームで外部ストレージシステムのiSCSIターゲットにログインできるかどうかをテストします。

ログインに失敗した場合は、ログインできるように設定を見直すか、そのiSCSIターゲットを削除してください。ログインできないiSCSIターゲットを残しておくと、外部ストレージシステム側ポートのiSCSIターゲットを探索するときに、ネットワークや外部ストレージシステムに負荷がかかり情報取得に失敗するおそれがあります。

外部ストレージシステムのポートの一覧を取得する

接続した外部ストレージシステムのポートの情報を取得します。取得した情報は、外部ボリュームをマッピングする際に使用します。

外部ストレージシステム側ポートのLUの一覧を取得する

接続した外部ストレージシステムのポートに定義されたLUの情報を取得します。取得した情報は、外部ボリュームをマッピングする際に使用します。

外部パスグループの情報を取得する

既存の外部パスグループを利用してマッピングするときは、外部パスグループの情報を取得してパスグループIDを確認します。

iSCSI接続の場合でローカルストレージシステムがVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900のときは、Hitachi Storage Advisor Embeddedガイドに記載されているREST APIを使用してください。上記以外の機種のときは、RAID Managerなどのストレージ管理ソフトウェアを使用してください。

外部ボリュームをマッピングする

外部パリティグループを作成して、マッピングしたい外部ストレージシステム側の外部ボリュームの情報を登録します。登録されたマッピング情報は、作成した外部パリティグループが属する外部パスグループの情報を取得するAPIで確認します。

iSCSI接続の場合でローカルストレージシステムがVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900のときは、Hitachi Storage Advisor Embeddedガイドに記載されているREST APIを使用してください。上記以外の機種のときは、RAID Managerなどのストレージ管理ソフトウェアを使用してください。

ボリュームを作成する

ローカルストレージシステムに作成した外部パリティグループから外部ボリュームを作成します。作成した外部ボリュームは、ローカルストレージシステム上のほかのボリュームと同じように、ホストに割り当てたり、プールボリュームとして使用したりできます。

外部パスを冗長化する

ローカルストレージシステムと外部ストレージシステム間の外部パスを複数設定することで、外部ボリュームへのアクセス経路を冗長化できます。複数の外部パスを設定するには、外部パスグループにパスを追加します。外部パスグループは、外部ボリュームをマッピングするときに自動的に作成されます。

操作の流れを次に説明します。

外部パスグループの情報を取得する

操作対象の外部パスグループの情報を取得して、パスグループIDを確認します。

iSCSI接続の場合でローカルストレージシステムがVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900のときは、Hitachi Storage Advisor Embeddedガイドに記載されているREST APIを使用してください。上記以外の機種のときは、RAID Managerなどのストレージ管理ソフトウェアを使用してください。

外部パスグループに外部パスを追加する

外部パスグループを指定して外部パスを追加します。

外部パスの優先順位を変更する

外部パスの優先順位は、外部パスグループに登録された順に高くなります。REST APIでパスの優先度を変更したい場合は、優先度を上げたいパスより先に登録されたパスを削除してから、再度パスを登録してください。

外部パス操作の流れを次に説明します。

外部パスグループの情報を取得する

操作対象の外部パスグループの情報を取得して、外部パスの優先順位やパスグループIDを確認します。

iSCSI接続の場合でローカルストレージシステムがVSP E シリーズ、VSP G150、G350、G370、G700、G900、VSP F350、F370、F700、F900のときは、Hitachi Storage Advisor Embeddedガイドに記載されているREST APIを使用してください。上記以外の機種のときは、RAID Managerなどのストレージ管理ソフトウェアを使用してください。

外部パスグループから外部パスを削除する

優先順位を下げる外部パスをパスグループから削除します。

外部パスグループに外部パスを追加する

削除した外部パスを外部パスグループに再度追加します。複数のパスを追加する場合は、優先度の高い順に追加します。

外部ボリュームの利用を廃止する

外部ストレージシステムを廃棄する場合などに、外部ボリュームへの接続を切断してマッピングを解除し、外部ボリュームの利用を廃止します。

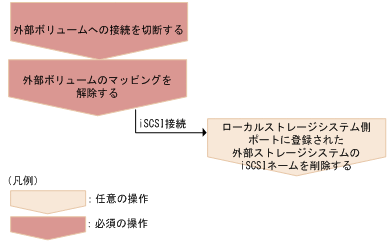

操作の流れを次に説明します。

外部ボリュームへの接続を切断する

外部ボリュームへの接続を切断します。マッピングされている外部ボリュームへのホストI/Oが停止され、キャッシュメモリに蓄えられているデータがすべて外部ボリュームに書き込まれます（デステージされます）。

外部ボリュームのマッピングを解除する

外部パリティグル―プを削除して、外部ボリュームのマッピングを解除します。マッピングを解除しても、外部ストレージシステム側のボリュームに書き込まれたデータは削除されません。外部パスグループ内の最後の外部パリティグループが削除されると、その外部パスグループも自動的に削除されます。

ローカルストレージシステム側ポートに登録された外部ストレージシステムのiSCSIネームを削除する（iSCSI接続の場合）

iSCSIターゲットへの接続が不要になった場合は、ローカルストレージシステム側ポートに登録した外部ストレージシステムのiSCSIネームを削除します。
