14.3 ペアの状態遷移(global-active device

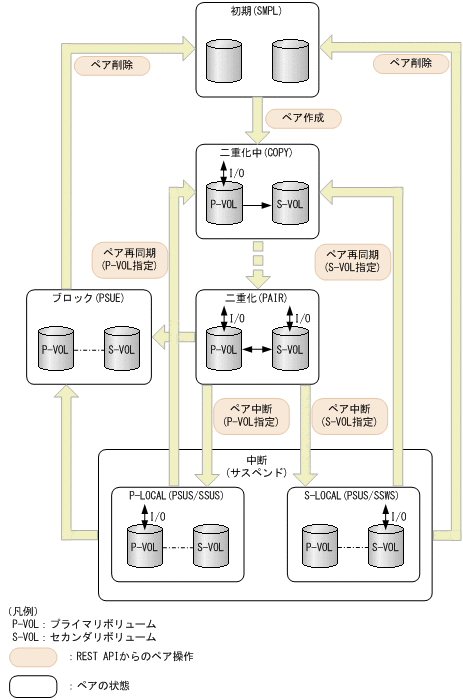

global-active deviceペアの操作によって遷移するペアの状態を、次の図に示します。
[図データ]

global-active deviceの状態管理

global-active deviceは、次の状態とモードによって管理されています。

  • GAD状態

    global-active deviceの状態です。ペア状態とI/Oモードの組み合わせによって決まります。どこにも表示されません。

  • ペアの状態

    プライマリボリュームとセカンダリボリュームのペアの状態です。

  • I/Oモード

    プライマリボリュームとセカンダリボリュームのI/Oモードです。

GAD状態を次に示します。

GAD状態

説明

初期

ペアを作成する前の状態

二重化中

二重化の状態へ遷移中

次のどちらかの状態を示します。

  • Quorumディスクの準備中
  • P-VOLからS-VOLへのコピー中

二重化

ペアが正常に動作している状態

データが二重化しています。

サスペンド

操作か障害によってペアが中断している状態

P-VOLまたはS-VOLのどちらかに最新データがあります。ホストからのI/Oは、最新データがある方のボリュームにだけ行われます。

ブロック

複数の障害が同時に発生し、P-VOLとS-VOLのどちらもホストからのI/Oを受け付けない状態

次のどちらかの状態を示します。

  • P-VOLとS-VOLの両方に最新データがあります。ペアを強制削除すると、どちらかのボリュームでホストからのI/Oを再開できます。ただし、REST APIではペアを強制削除できません。
  • ローカルストレージシステムかリモートストレージシステムのどちらかで障害が発生し、もう一方のストレージシステムのボリュームもホストからのI/Oを停止しています。

ペアの状態を次に示します。ペア状態は、プライマリボリュームとセカンダリボリュームがそれぞれ持つボリュームの状態です。

ペアの状態

説明

SMPL

ペアの関係が設定されていない状態

COPY

ペア作成中

形成コピーまたは再同期中の状態

PAIR

ペア状態

形成コピーが完了し、データも二重化されています。

PSUS

操作によってぺアが中断(サスペンド)している状態(P-VOL側で表示)

SSUS

操作によってぺアが中断(サスペンド)していて、S-VOLの更新が中止されている状態(S-VOL側で表示)

PSUE

障害によってペアが中断(サスペンド)およびブロックしている状態

SSWS

操作または障害によってペアが中断(サスペンド)していて、P-VOLの更新が中止されている状態(S-VOL側で表示)

I/Oモードを次に示します。I/O モードは、global-active deviceペアのプライマリボリュームとセカンダリボリュームがそれぞれ持つI/Oの流れを表しています。

I/Oモード

状態

Read処理

Write処理

L/M

Mirror(RL)

ローカルストレージシステムのボリュームのデータをホストへ送信

ローカルストレージシステム、リモートストレージシステムの順で、両方のボリュームへデータを書き込む

L/L

Local

ローカルストレージシステムのボリュームのデータをホストへ送信

ローカルストレージシステムのボリュームにだけデータを書き込む

B/B

Block

拒否(Illegal requestを応答)

拒否(Illegal requestを応答)

LはLocal、MはMirror、BはBlockを示します。

GAD状態とペアの状態およびI/Oモードの関係を次に示します。

GAD状態

中断の契機

P-VOL

S-VOL

最新データがあるボリューム

ペアの状態

I/Oモード

ペアの状態

I/Oモード

初期

-

SMPL

-

SMPL

-

-

二重化中

-

COPY

L/M

COPY

B/B

P-VOL

二重化

-

PAIR

L/M

PAIR

L/M

P-VOL、S-VOL

サスペンド(P-LOCAL)

ペアの操作

PSUS

L/L

SSUS

B/B

P-VOL

障害

PSUE

L/L

PSUE

B/B

SMPL

-

×

×

サスペンド(S-LOCAL)

ペアの操作

PSUS

B/B

SSWS

L/L

S-VOL

障害

PSUE

B/B

SSWS

L/L

SMPL

-

×

×

ブロック

-

PSUE

B/B

PSUE

B/B

P-VOL、S-VOL

×

×

×

×

PSUE

B/B

(凡例)

-:該当なし

×:ストレージシステムの障害などで、ペアの状態やI/Oモードを確認できない状態

メモ

次の場合、ペアに対する操作を実行すると、レスポンスは成功で返りますが、実際にはリクエストの内容は反映されません。

  • PSUSまたはSSUS状態のペアに対してペアの中断を実行した場合
  • COPYまたはPAIR状態のペアに対してペアの再同期を実行した場合
