10.3 ペアの状態遷移(ShadowImage

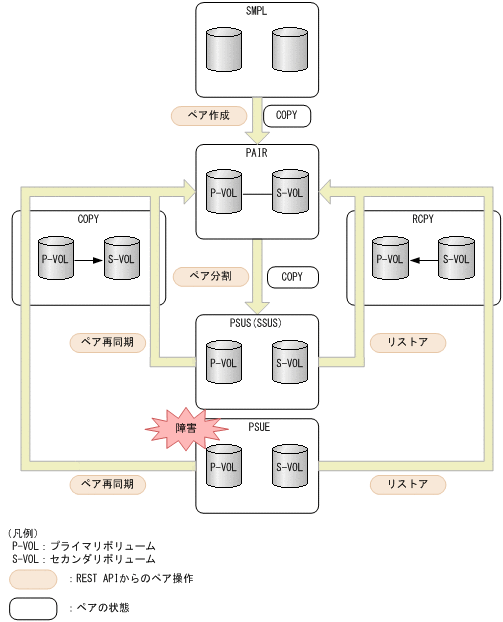

ペアの操作によって遷移するペアの状態を、次の図に示します。
[図データ]

ペアの状態

説明

P-VOLへのアクセス

S-VOLへのアクセス

SMPL

ペアの関係が設定されていない状態

-

-

COPY

ペア作成中

形成コピー(初期コピー)、または再同期中の状態

Read/Write可

Read可

PAIR

ペア状態

初期コピーは完了していて、非同期にP-VOLの更新データがS-VOLにコピーされます。

Read/Write可

Read可

PSUS

ペアが分割している状態(P-VOL側で表示)

Read/Write可

Read/Write可

SSUS

ペアが分割している状態(S-VOL側で表示)

Read/Write可

Read/Write可

PSUE

障害によってペアが中断している状態

P-VOLとS-VOLは同期していません。

Read/Write可

Read可

RCPY

リストア中(S-VOLからP-VOLへのコピー中)

不可

Read可

ペアを削除すると、ペアの状態がSMPLに遷移します。

メモ

次の場合、ペアに対する操作を実行すると、レスポンスは成功で返りますが、実際にはリクエストの内容は反映されません。

  • PSUSまたはSSUS状態のペアに対してペア分割を実行した場合
  • COPY、PAIR、またはRCPY状態のペアに対してペア再同期を実行した場合
