Replication Manager Application Agent CLI ユーザーズガイド

2.7.1 CCR構成

Application Agentでは，CCR構成でのバックアップをサポートしています。CCRはExchange Server 2007の高可用性機能の一つで，次の特徴があります。

現用サーバと待機サーバのボリューム間でログシップ（トランザクションログのレプリケーション）が実行されます。

VSSバックアップを実行する場合，SCCでは現用サーバでのバックアップだけしか実行できませんが，CCRでは待機サーバでのバックアップも実行できます。

待機サーバでバックアップを実行することで，現用サーバでの処理の負担を軽減できます。

このマニュアルでは，リストア時に自動でシード処理を実行する機能を自動シード機能と呼びます。シード処理の詳細については，Exchange Server 2007のマニュアルを参照してください。

CCR構成には，次の4つのパターンがあります。

現用サーバだけを使用した場合の構成

待機サーバだけを使用した場合の構成

現用サーバと待機サーバで異なるバックアップサーバを使用した場合の構成

現用サーバと待機サーバで同じバックアップサーバを使用した場合の構成

この項の構成

(1) 現用サーバだけを使用した場合の構成

(2) 待機サーバだけを使用した場合の構成

(3) 現用サーバと待機サーバで異なるバックアップサーバを使用した場合の構成

(4) 現用サーバと待機サーバで同じバックアップサーバを使用した場合の構成

(1) 現用サーバだけを使用した場合の構成

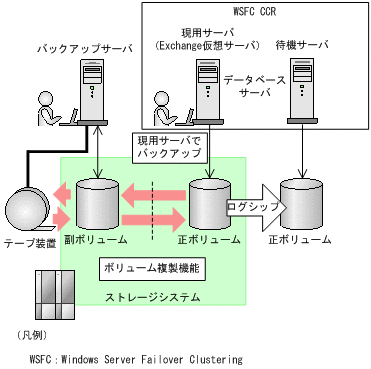

現用サーバだけを使用した場合のCCR構成例を次の図に示します。

図2-19 CCR構成例（現用サーバだけを使用した場合）

(2) 待機サーバだけを使用した場合の構成

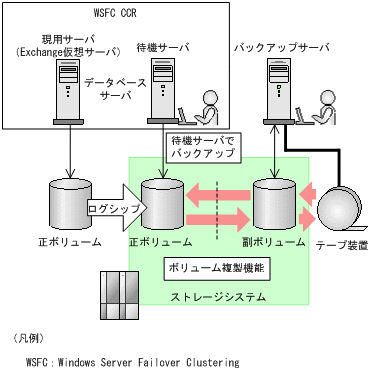

待機サーバだけを使用した場合のCCR構成例を次の図に示します。

図2-20 CCR構成例（待機サーバだけを使用した場合）

(3) 現用サーバと待機サーバで異なるバックアップサーバを使用した場合の構成

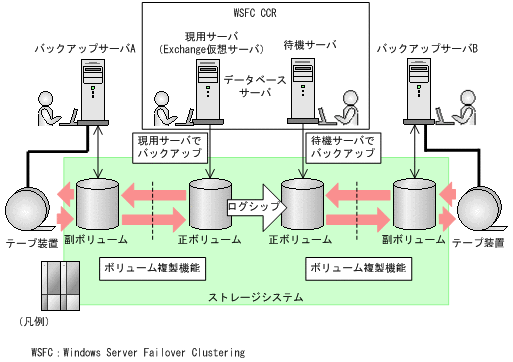

現用サーバと待機サーバで異なるバックアップサーバを使用した場合のCCR構成例を次の図に示します。

図2-21 CCR構成例（現用サーバと待機サーバで異なるバックアップサーバを使用する場合）

(4) 現用サーバと待機サーバで同じバックアップサーバを使用した場合の構成

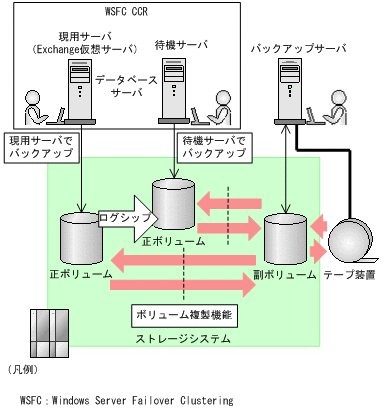

現用サーバと待機サーバで同じバックアップサーバを使用した場合のCCR構成例を次の図に示します。

図2-22 CCR構成例（現用サーバと待機サーバで同じバックアップサーバを使用する場合）
