Replication Manager ユーザーズガイド

4.4.5 ジャーナルグループの設定

ジャーナルグループの設定手順について説明します。

この項の構成

(1) ジャーナルグループとは

(2) ジャーナルグループの要件

(3) ジャーナルグループオプションに指定できる項目

(4) ジャーナルグループの作成ウィザードの概要

(1) ジャーナルグループとは

ジャーナルグループは，非同期データ転送用にジャーナルデータを確保するために使用されます。Universal Replicatorのボリュームペアを作成する前に設定しておいてください。ジャーナルグループは，正側，副側のそれぞれのストレージシステムで設定する必要があります。

各ジャーナルグループには，ジャーナルグループオプションを指定できます。ジャーナルグループの状態に応じて各項目を指定してください。

(2) ジャーナルグループの要件

Replication Managerでは，次の条件をすべて満たす場合にジャーナルグループを設定できます。

オープン系システムを使用している。

ストレージシステムがVSP 5000シリーズ，VSP G1000，G1500，VSP F1500，Virtual Storage Platform，Universal Storage Platform V/VM，Hitachi USP，VSP Gx00モデル，VSP Fx00モデルまたはHUS VMである。

Universal Replicatorのライセンスがストレージシステムに登録されている。

ジャーナルボリュームとして使用するボリュームは，次の要件をすべて満たしている必要があります。

ペアボリュームでない。

プールボリュームでない。

コマンドデバイスでない。

エミュレーションタイプがOPEN-Vである。

LUSEボリュームを構成していない。

V-VOLでない。

GUARDでない。

ボリュームマイグレーションで使用するための予約ボリュームでない。

パスが設定されていない。

状態がnormalである。

CLPRを使用している場合，追加済みのジャーナルボリュームとCLPRが同一である。（編集時）

VSP 5000シリーズ，VSP G1000，G1500，VSP F1500，VSP Gx00モデルまたはVSP Fx00モデルの場合，次の要件を満たしている。

システムドライブでない。

DPボリュームである。

暗号化ボリュームと非暗号化ボリュームが混在していない。

仮想ストレージマシン上のボリュームでない。

ボリュームの容量が1.5GB以上である。
ただし，VSP 5000シリーズの場合，10GB以上のボリュームの容量が必要である。

PoolOnly属性が有効になったボリュームでない。

Data Direct Mapping属性が有効になったボリュームでない。

ドライブタイプがFMC，かつ容量拡張が有効なパリティグループから作成されたボリュームでない。

Virtual Storage Platform，Universal Storage Platform V/VM，またはHUS VMの場合，次の要件を満たしている。

システムドライブでない。

DPボリュームでない。

暗号化ボリュームと非暗号化ボリュームが混在していない。

Hitachi USPの場合，オンデマンドボリュームでない。

(3) ジャーナルグループオプションに指定できる項目

ジャーナルグループオプションでは，ジャーナルオプションおよびミラーオプションを指定できます。

ジャーナルオプションに指定できる項目を次の表に示します。

項目 Initial 正側のジャーナルグループ
（Master）
副側のジャーナルグループ
（Restore）

Active Stop Active，Stop以外 Active Stop Active，Stop以外

流入制限 ○ × ○ × × × ×

データあふれ監視時間 ○ × ○ × × × ×

パス監視時間^※ ○ × ○ × × ○ ×

パス監視時間の転送^※ ○ × ○ × × × ×

キャッシュの使用 ○ × ○ × × ○ ×

回線速度^※ ○ ○ ○ × ○ ○ ×

デルタリシンク失敗^※ ○ × ○ × × × ×

（凡例）

○：指定できる

×：指定できない

注※

この項目は，Universal Storage Platform V/VM，またはHitachi USPの場合に表示されます。

ミラーオプションに指定できる項目を次の表に示します。

この項目は，VSP 5000シリーズ，VSP G1000，G1500，VSP F1500，Virtual Storage Platform，VSP Gx00モデル，VSP Fx00モデルまたはHUS VMの場合に表示されます。

項目 Initial 正側のジャーナルグループ
（Master）
副側のジャーナルグループ
（Restore）

Active Stop Active，Stop以外 Active Stop Active，Stop以外

コピーペース ○ × ○ × × × ×

（凡例）

○：指定できる

×：指定できない

項目	Initial	正側のジャーナルグループ（Master）	副側のジャーナルグループ（Restore）
Active	Stop	Active，Stop以外	Active	Stop	Active，Stop以外
流入制限	○	×	○	×	×	×	×
データあふれ監視時間	○	×	○	×	×	×	×
パス監視時間^※	○	×	○	×	×	○	×
パス監視時間の転送^※	○	×	○	×	×	×	×
キャッシュの使用	○	×	○	×	×	○	×
回線速度^※	○	○	○	×	○	○	×
デルタリシンク失敗^※	○	×	○	×	×	×	×

項目	Initial	正側のジャーナルグループ（Master）	副側のジャーナルグループ（Restore）
Active	Stop	Active，Stop以外	Active	Stop	Active，Stop以外
コピーペース	○	×	○	×	×	×	×

(4) ジャーナルグループの作成ウィザードの概要

Replication Managerには，ジャーナルグループを作成するためのジャーナルグループの作成ウィザードが用意されています。

ジャーナルグループの作成ウィザードでは，次の機能を使用できます。

新規ジャーナルグループに使用できるジャーナルグループIDの一覧

ジャーナルグループに割り当てられるジャーナルボリュームを検索するためのCUフィルター，容量フィルター，およびパリティグループフィルター

ジャーナルグループオプションの設定機能
設定できるオプションの詳細については，「(3) ジャーナルグループオプションに指定できる項目」を参照してください。

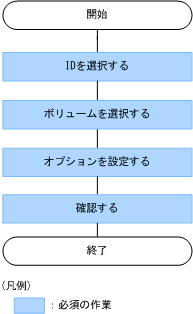

ジャーナルグループの作成の流れを次の図に示します。
