Hitachi Command Suite システム構成ガイド

1.19.1 高可用性システムを構築するための構成例

高可用性システムを構築するためのシステム構成の例を次の図に示します。

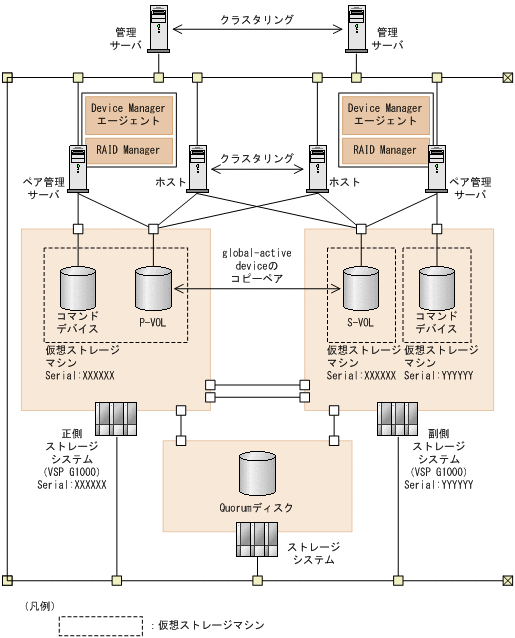

図1-18 高可用性システムの構成例

この図では，ホストをクラスタ構成にするとともに，2台のVSP G1000をglobal-active deviceの機能を利用して二重化することで，業務システムの可用性を高めています。global-active deviceのコピーペアのうち，どちらのボリュームが最新の情報を保持しているかを記録するQuorumディスクを別のストレージシステムで提供することで，ストレージシステムの障害発生時にも業務を継続できます。さらに，Hitachi Command Suiteの管理サーバをクラスタ構成にすることで，管理サーバに障害が発生してもストレージシステムの管理を継続できます。
