1.7.2 仮想マシンにボリュームを割り当てるための操作フロー

HBAの構成によって，ホストの登録方法やボリュームの割り当て方法などが異なります。

仮想マシンごとに仮想HBAが割り当てられている構成（NPIV HBAを使用している場合）

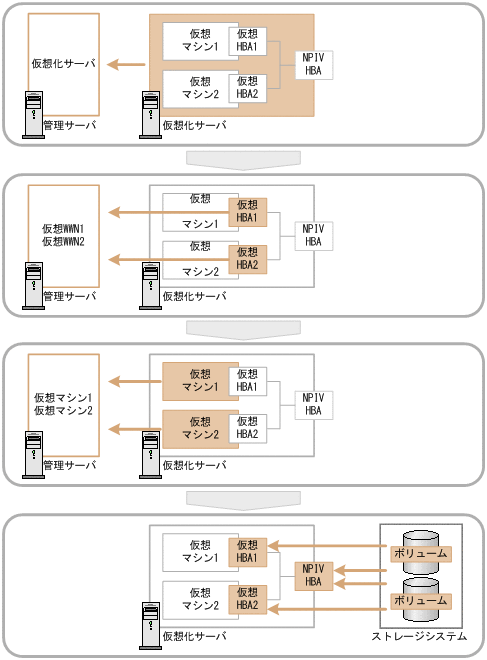

図1-4 仮想マシンにボリュームを割り当てるための操作フロー（仮想マシンごとに仮想HBAが割り当てられている構成）

[図]

  1. ボリュームの使用状況を管理したい仮想マシンが稼働する仮想化サーバをDevice Managerに登録します。
    仮想化サーバの登録方法は，マニュアル「Hitachi Command Suite ユーザーズガイド 」またはマニュアル「Hitachi Command Suite CLI リファレンスガイド」を参照してください。
  2. ボリュームの使用状況を管理したい各仮想マシンをDevice Managerに通常ホストとして登録します。
  3. 仮想化サーバ（物理WWN）と仮想マシン（仮想WWN）の両方にボリュームのLUNパスを割り当て，RAWデバイスとしてボリュームを認識させます。
    データストアを構成しているボリュームは，Device Managerでは認識されません。
    ボリュームのLUN パスは，仮想化サーバ（物理WWN）と仮想マシン（仮想WWN）で，ポートが一致している必要があります。
  4. 仮想化サーバを再起動します。

仮想マシンごとにHBAが割り当てられている構成

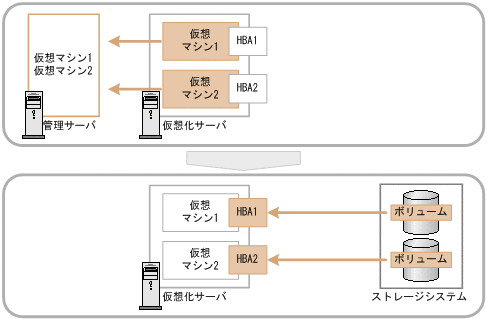

図1-5 仮想マシンにボリュームを割り当てるための操作フロー（仮想マシンごとにHBAが割り当てられている構成）

[図]

  1. ボリュームの使用状況を管理したい各仮想マシンを通常ホストとしてDevice Managerに登録します。
    同一の物理環境で稼働する仮想化サーバは，Device Managerに登録しないでください。
    仮想化サーバの登録方法は，マニュアル「Hitachi Command Suite ユーザーズガイド 」またはマニュアル「Hitachi Command Suite CLI リファレンスガイド」を参照してください。
  2. 仮想マシン（WWN）ごとにボリュームのLUNパスを割り当て，割り当てたボリュームを仮想マシンにRAWデバイスとして認識させます。
    データストアを構成しているボリュームは，Device Managerでは認識されません。

複数の仮想マシンでHBAを共有している構成

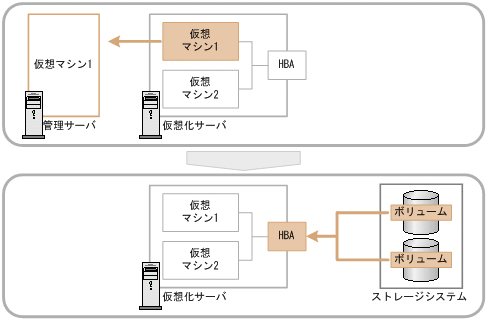

図1-6 仮想マシンにボリュームを割り当てるための操作フロー（複数の仮想マシンでHBAを共有している構成）

[図]

  1. 仮想マシンがHBAを共有している仮想マシンのうち1台だけを通常ホストとしてDevice Managerに登録します。
    同一の物理環境で稼働する仮想化サーバは，Device Managerに登録しないでください。
    仮想化サーバの登録方法は，マニュアル「Hitachi Command Suite ユーザーズガイド 」またはマニュアル「Hitachi Command Suite CLI リファレンスガイド」を参照してください。
  2. Device Managerに登録された仮想マシン（WWN）にボリュームのLUNパスを割り当て，割り当てたボリュームを仮想マシンにRAWデバイスとして認識させます。
    データストアを構成しているボリュームは，Device Managerでは認識されません。
重要
HBAを共有している別の仮想マシンにボリュームを割り当てたい場合も，Device Managerでは，Device Managerの管理対象になっている仮想マシンにLUNパスを割り当てる必要があります。ボリュームが実際にはどの仮想マシンに割り当てられているかを，LUNパスの割り当て後にDevice Managerで識別できるように，各ボリュームにラベルを設定しておくことをお勧めします。
