1.2 システムの構成要素の紹介

このマニュアルでは、JP1/ITDM2 - SDMで管理するシステムを説明するに当たり、JP1/ITDM2 - SDMがインストールされたサーバやスマートデバイスなどの、システムを構成する各要素の呼び方を定義しています。

JP1/ITDM2 - SDMの基本的なシステム構成要素の定義を次の表に示します。

項番

構成要素名

定義

1

スマートデバイスマネージャー

JP1/ITDM2 - SDM(スマートデバイスマネージャー)がインストールされたサーバです。スマートデバイスマネージャーにはデータベースが生成され、JP1/ITDM2 - SDMで管理するさまざまな情報が格納されます。

1台のスマートデバイスマネージャーで管理できるスマートデバイスは、最大2,000台です。

2

ITDM2管理用サーバ

PCやサーバ機器などのIT資産とスマートデバイスを一元管理する構成要素です。

3

管理者のコンピュータ

管理者がJP1/ITDM2 - SDMを画面で操作するためのコンピュータです。JP1/ITDM2 - SDMはWebブラウザから操作画面を表示して操作します。そのため、スマートデバイスマネージャーにアクセスできるコンピュータであれば、どこからでも操作できます。スマートデバイスマネージャー自身も、管理者のコンピュータとして使用できます。

4

通信サーバ

スマートデバイスとデータ通信をするための、JP1/ITDM2 - SDM(通信サーバ)がインストールされたサーバです。

スマートデバイスからインベントリ情報を取得してデータベースに保存します。また、管理者からインベントリ取得要求やロック・初期化要求やポリシー適用要求があったときに、スマートデバイスに対して処理を要求します。

5

メッセージングサーバ

Android端末とJP1/ITDM2 - SDMの同期を取るための、JP1/ITDM2 - SDM(メッセージングサーバ)がインストールされたサーバです。

管理者からインベントリ取得要求やロック・初期化要求などがあったときに、Android端末に対して、通信サーバに接続するよう要求します。

6

Android端末

Android端末を監視および制御するための、JP1/ITDM2 - SDM(スマートデバイスAndroidエージェント)がインストールされたAndroid端末です。

インベントリや位置情報などのスマートデバイスの情報をJP1/ITDM2 - SDMに送信し、管理者からロックや初期化要求があった場合に処理をします。

7

iOS端末

iOS端末を監視および制御するための、JP1/ITDM2 - SDM(スマートデバイスiOSエージェント)がインストールされたiOS端末です。

インベントリなどのスマートデバイスの情報をJP1/ITDM2 - SDMに送信します。

8

APNsサーバ

iOS端末を制御するためのApple社のサーバです。JP1/ITDM2 - SDMからiOS端末に対するインベントリの取得要求や、ロック・初期化の要求などはAPNsサーバ経由で要求をします。

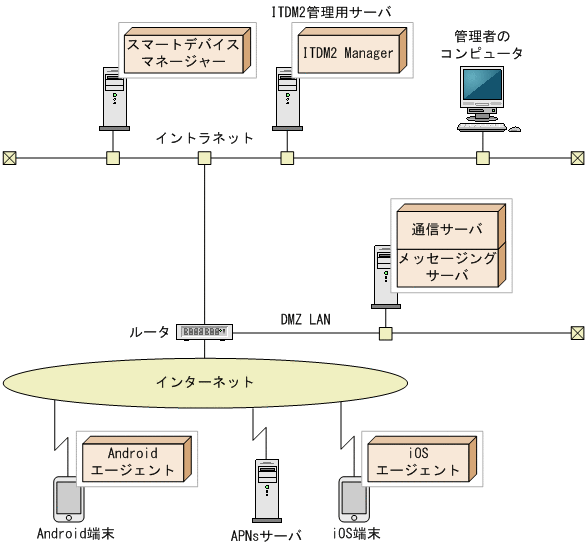

各システム構成要素を配置した、JP1/ITDM2 - SDMで管理する基本的なシステムの構成例を次の図に示します。

[図データ]
