7.4.6　ユーザー作成データのファイル形式

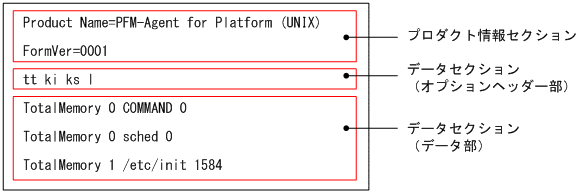

(a)　オプションヘッダー部

1行目はオプションヘッダー行です。フィールドオプションを1バイト以上のスペースまたはタブで区切ります。フィールドオプションは，ユーザーレコードのフィールドに対応します。

tt ks ki l ・・・

オプションと，対応するレコードのフィールド名を次の表に示します。「フィールド数」列のフィールド数を上限にそのオプションを複数指定できます。例えば，PI_UPIレコードでフィールドオプションに「ss」を複数指定する場合，項番10の「PI_UPI」列に「4」と表記されているので，PI_UPIレコードでは「ss ss ss ss」のように4個まで「ss」を指定できます。

表7‒28　データセクションで指定するオプションと対応するフィールド

項番	オプション名	フィールド名	値の説明	フィールド数（合計）
				PD_UPD（17）	PD_UPDB（34）	PI_UPI（23）	PI_UPIB（49）	PI_XUI1〜PI_XUI5（67）
1	tt	Trans Type	トランザクションタイプ。このオプションは必ず指定する。※1 サイズ：1〜19バイト	1	1	1	1	1
2	ki	Trans Data Key	数値型のトランザクションキー。kiまたはksのどちらかを必ず指定する。両方指定することもできる。 タイプ：ulong 指定できる文字：数値および記号（+）	1	1	1	1	1
3	ks	Trans String Key	文字列型のトランザクションキー。kiまたはksのどちらかを必ず指定する。両方指定することもできる。※1 サイズ：1〜19バイト	1	1	1	1	1
4	f	User Float	浮動小数点数※2 タイプ：double	2	5	2	5	30
5	fr※3	User Float Roll	累積値の浮動小数点数※2 タイプ：double	−	−	2	5	30
6	l	User Long	符号つきlong タイプ：long 指定できる文字：数値および記号（- +）	2	5	2	5	−
7	lr※3	User Long Roll	累積値の符号つきlong タイプ：long 指定できる文字：数値および記号（- +）	−	−	2	5	−
8	sl	User String(64)	64バイトの文字列※1 サイズ：1〜63バイト + NULL	1	5	1	5	2
9	sm	User String(32)	32バイトの文字列※1 サイズ：1〜31バイト + NULL	2	5	2	5	−
10	ss	User String(16)	16バイトの文字列※1 サイズ：1〜15バイト + NULL	4	5	4	5	−
11	sv	User String(128)	128バイトの文字列※1 サイズ：1〜127バイト + NULL	−	−	−	−	1
12	t	User Time	時刻（time_t型） 次の形式で指定する。 YYYY/MM/DD,hh:mm:ss jpcuserコマンドを実行するマシンのLocalTimeを設定する。	1	1	1	1	1
13	u	User Unsigned Long	符号なしlong タイプ：ulong 指定できる文字：数値および記号（+）	2	5	2	5	−
14	ur※3	User Unsigned Long Roll	累積値の符号なしlong タイプ：ulong 指定できる文字：数値および記号（+）	−	−	2	5	−

（凡例）

−：指定できない。

注※1

指定できる文字は，英文字（大文字，小文字），数値，空白，および記号（` ~ ! @ # $ % ^ & * ( ) _ + - = { } : ; < > , . ? / | \ [ ]）です。

注※2

指定できる文字は，数値，および記号（- + .）です。

注※3

fr，lr，urを履歴収集したデータで集約して表示した場合は，累積値が表示されます。これらのオプションとki以外の数値オプションは平均値が表示されます。

なお，ユーザー作成データに複数のフィールドオプションを指定した場合は，ユーザーレコードの対象フィールドの連番順に割り当てられます。

例えば，PI_UPIBレコードでフィールドオプションに「lr」を3個指定する場合は，「lr lr lr」と指定します。この場合，「lr」はそれぞれ次のフィールドに割り当てられます。

• 1個目のlr：User Long Roll 1

• 2個目のlr：User Long Roll 2

• 3個目のlr：User Long Roll 3

また，「sl lr sl lr lr」のように指定した場合は，それぞれ次のフィールドに割り当てられます。

• 1個目のsl：User String 11

• 2個目のlr：User Long Roll 1

• 3個目のsl：User String 12

• 4個目のlr：User Long Roll 2

• 5個目のlr：User Long Roll 3

(b)　データ部

2行目以降はデータ行です。データ行には，オプションヘッダー部に指定したフィールドオプションに対応するように，パフォーマンスデータそのものを指定します。各カラムは，1バイト以上のスペースまたはタブで区切ります。

データの並び順は，必ずフィールドオプションの型に合わせてください。

例えば，フィールドオプションに「tt ks lr lr ss ss」と指定した場合，次のデータの並び順では，すべての行がエラーとなります。

TCP jp1host "ESTABLISHD COUNT=" 5 "LISTENING COUNT=" 2
TCP jp1host "ESTABLISHD COUNT=" 3 "LISTENING COUNT=" 1
TCP jp1host "ESTABLISHD COUNT=" 3 "LISTENING COUNT=" 2

3列目と6列目のフィールドオプションとデータの型が一致していないことがエラーの原因です。

• 3列目

  フィールドオプション「lr」に合わせて「蓄積したlong型整数値」が指定されるべきところに，文字列「"ESTABLISHD COUNT="」が指定されています。

• 6列目

  フィールドオプション「ss」に合わせて「サイズ16の文字列」が指定されるべきところに，整数値「2，1，2」が指定されています。
